3 Připojení a montáž DIGITRADIA UP1
Pozor!:
> Tento přístroj není určen pro vestavbu. Práce na síti 230V smí provádět
pouze kvalifikovaní elektrikáři! Nebezpečí ohrožení života a nebezpečí požáru
v důsledku elektrického napětí 230V. Před montáží/demontáží síťové napětí
odpojte! V případě poškození v důsledku špatného zapojení zaniká záruka
nebo odpovědnost.

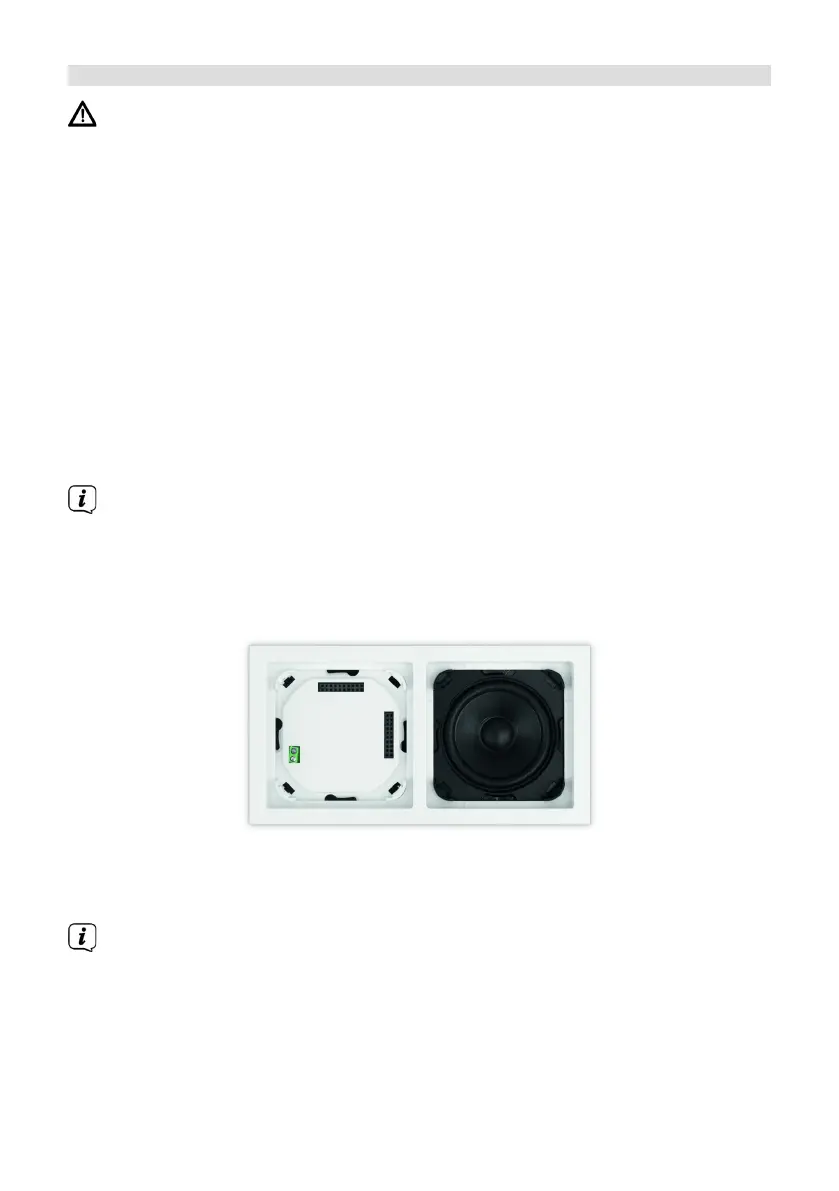

> Pro rádio a reproduktor jsou nutné 2x DIN podomítkové/omítkové instalační
krabice.
> Rádio a reproduktor můžete namontovat v horizontální nebo vertikální poloze.
Při montáži rádia dbejte na umístění zásuvných konektorů A pro ovládací
jednotku rádia s displejem.
> Napájení probíhá přes svorky na zadní straně rádia označené písmeny L a N.
> Anténa se připojuje na svorku s označením ANTENNA (ANTÉNA).
> Reproduktor připojte ke svorce B. Dbejte na správné připojení pólů.
Pokud je přístroj již namontován nebo sestaven, sejměte pomocí rámečku
ovládací jednotku rádia s displejem z jednotky rádia. Pokud je přístroj ve stavu
dodání, sejměte nástavec rukou z jednotky rádia. Nástavec sundávejte pouze
rukou! V žádném případě pro odklápění nepoužívejte šroubovák nebo žádný
jiný podobně tvrdý předmět. Při odnímání musíte nejprve překonat odpor
pružinových západek v rozích.
+
-
A
B
A
> Ovládací jednotku s displejem připojujte až po úspěšné montáži, dodržte
přitom orientaci lišty s kontakty (A). K tomu ovládací jednotku s displejem
opatrně nasuňte na rádiovou jednotku, dokud nezapadne.
Podrobný návod k instalaci a vyobrazení naleznete v bodě „15 Installation“ auf
Seite 251.
236

TechniSat DIGITRADIO UP 1 Specifications

General

Display type	LCD
Backlight color	Blue
Built-in display	Yes
Display diagonal	1.7 \
Radio type	Wall mounted
Tuner type	Analog & digital
FM band range	87.5 - 108 MHz
Supported radio bands	DAB+, FM
Preset stations quantity	20
Bluetooth profiles	A2DP, AVRCP
Docking station included	No
Apple docking compatibility	Not supported
Package depth	105 mm
Package width	185 mm
Package height	95 mm
Package weight	352 g
Operating temperature (T-T)	5 - 35 °C
Operating relative humidity (H-H)	5 - 90 %
Bluetooth version	2.1+EDR
Number of built-in speakers	1
RMS rated power	2 W
Power source	AC
AC input voltage	230 V
AC input frequency	50 Hz
Product color	Black

Weight and Dimensions

Depth	45 mm
Width	151 mm
Height	80 mm
Weight	250 g
