3 Tilkobling og montering av DIGITRADIO UP1
Obs:
> Apparatet er bestemt for innfelt montering. Arbeider på 230 V-strømneet
skal kun utføres av faglærte elektrikere! Livsfare og brannfare på grunn av
elektrisk spenning på 230 V. Koble fra strømmen før montering/demontering!
Det gis ingen garanti eller erstatning ved skader forårsaket av feil tilkobling.

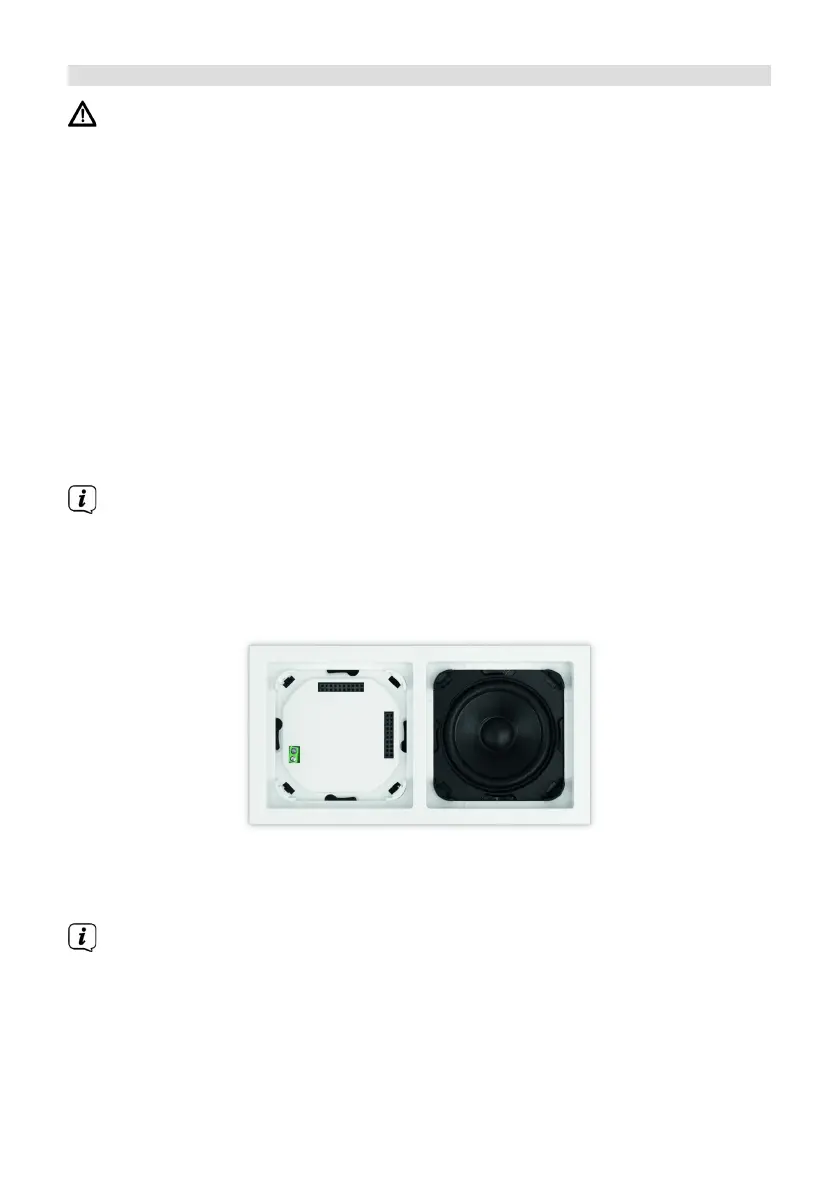

> For radioen og høyaleren trenger man 2x standard veggbokser for innfelt
eller påvegg-montering.
> Radioen kan monteres horisontalt eller vertikalt. Når du monterer radioen,
pass på orienteringen av stikkontaktene A for display-betjeningspanelet til
radioen.
> Strømtilkoblingen skjer via klemmene merket med L og N på baksiden av
radioenheten.
> Antennen kobles til klemmen merket med ANTENNA.
> Koble høyaleren til klemme B. Pass på riktig tilkobling av polene.
Hvis apparatet allerede er montert eller sa sammen, dra display-
betjeningspanelet av radioenheten ved hjelp av rammen. Hvis apparatet er
i den tilstanden det ble levert i, dra panelet av radioenheten med hendene.
Bruk kun hendene for å dra av panelet! Bruk for all del ikke skrutrekker eller
andre harde gjenstander for å lirke det av. Når du drar det av, må du først
overvinne motstanden til de ærede knepplåsene på hjørnene.
+
–
A
B
A
> Først når alt annet er montert, kan du see på display-betjeningspanelet. Pass
på orienteringen til kontaktlisten (A). Skyv display-betjeningspanelet forsiktig
re på radioenheten, til det knepper på plass.
En detaljert installasjonsveiledning og illustrasjoner finner du i punkt „15
Installation“ auf Seite 155.
140
