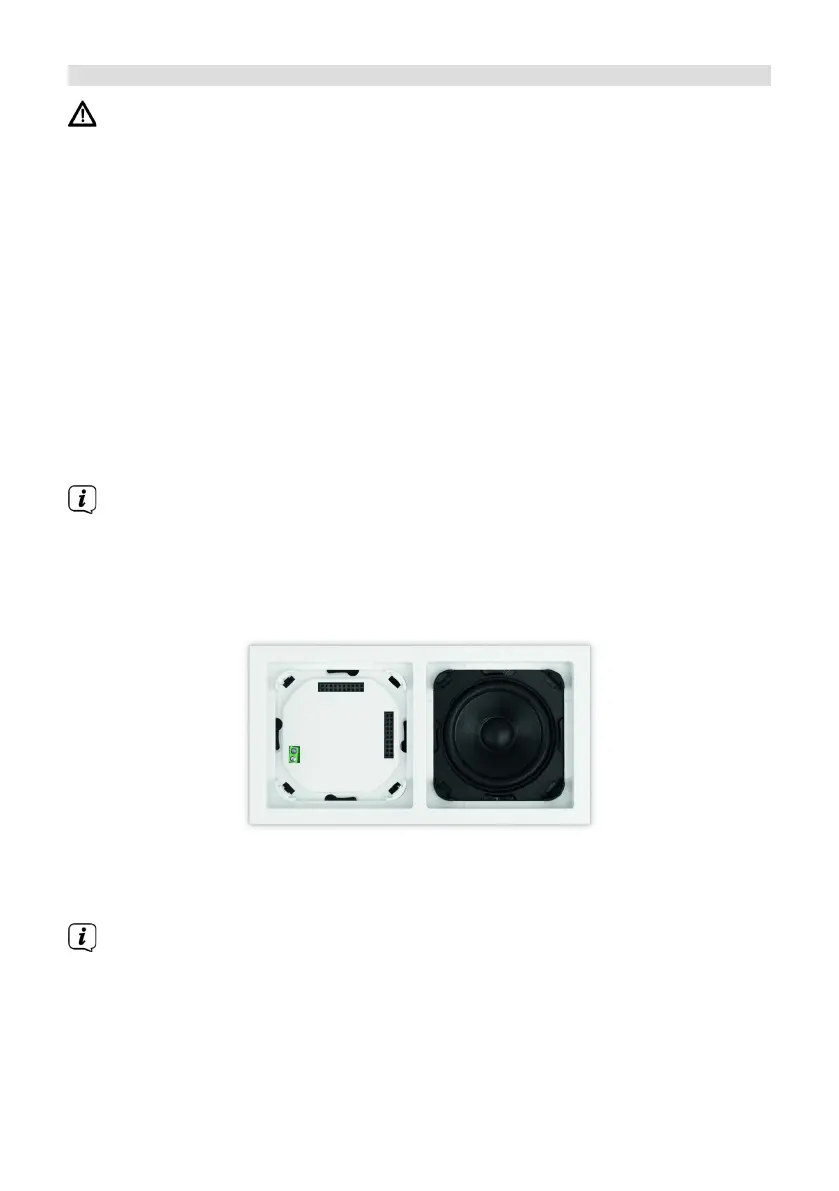

3 Zapojenie a montáž prístroja DIGITRADIO UP1
Upozornenie!:
> Tento prístroj je určený len pre montáž. Práce na 230 V sieti smie vykonávať
iba kvalifikovaný elektrikár! Nebezpečenstvo ohrozenia života a riziko požiaru
v dôsledku elektrického napätia 230 V. Pred montážou/demontážou odpojte
sieťové napätie! V prípade poškodenia spôsobeného nesprávnym pripojením
neexistuje žiaden nárok na záruku alebo ručenie.
> Pre rádio a reproduktor sú potrebné 2x DIN podomietkové/povrchové skrinky.
> Rádio a reproduktor môžete namontovať v horizontálnej alebo vertikálnej
polohe. Pri montáži rádia dávajte pozor na nastavenie zástrčkových kontaktov
A pre riadiacu jednotku displeja rádia.
> Napájanie sa dodáva prostredníctvom svoriek označených písmenami L a N na
zadnej strane jednotky rádia.
> Anténa sa pripája k svorkovému konektoru označenému ANTÉNA.
> Pripojte reproduktor k svorkovému konektoru B. Dbajte na správne póly.
Ak je zariadenie už namontované alebo zmontované, odpojte riadiacu
jednotku displeja od jednotky rádia pomocou rámčeka. Ak je zariadenie v
stave po expedovaní, vytiahnite nadstavec rukami z jednotky rádia. Nadstavec
vyťahujte len rukami! V žiadnom prípade nepoužívajte skrutkovač ani podobný
tvrdý predmet na vytiahnutie. Pri demontáži musíte najskôr prekonať odpor
pružinových dorazových svoriek v rohoch.
+
-
A
B
A
> Ovládaciu jednotku displeja spojte iba po úspešnej inštalácii s prihliadnutím na
zarovnanie kontaktnej lišty (A). Ovládaciu jednotku displeja zatlačte opatrne
priamo na jednotku rádia, až kým nezacvakne.
Ďalšie návody na inštaláciu a ilustrácie nájdete v bode „15 Installation“ auf
Seite 283.
268

TechniSat DIGITRADIO UP 1 Specifications

General

Display type	LCD
Backlight color	Blue
Built-in display	Yes
Display diagonal	1.7 \
Radio type	Wall mounted
Tuner type	Analog & digital
FM band range	87.5 - 108 MHz
Supported radio bands	DAB+, FM
Preset stations quantity	20
Bluetooth profiles	A2DP, AVRCP
Docking station included	No
Apple docking compatibility	Not supported
Package depth	105 mm
Package width	185 mm
Package height	95 mm
Package weight	352 g
Operating temperature (T-T)	5 - 35 °C
Operating relative humidity (H-H)	5 - 90 %
Bluetooth version	2.1+EDR
Number of built-in speakers	1
RMS rated power	2 W
Power source	AC
AC input voltage	230 V
AC input frequency	50 Hz
Product color	Black

Weight and Dimensions

Depth	45 mm
Width	151 mm
Height	80 mm
Weight	250 g
