3 Tilslutning og montering af DIGITRADIO UP1
Advarsel!
> Denne enhed er kun lavet til indbygning. Arbejde på et 230 V net må kun
udføres af autoriserede elektrikere! Livsfare og brandfare ved elektrisk
spændingpå 230 V. Inden montering/-afmontering skal netspændingen
arydes! Ved skader ved forkert tilslutning er der ingen krav på garanti eller
ansvar.

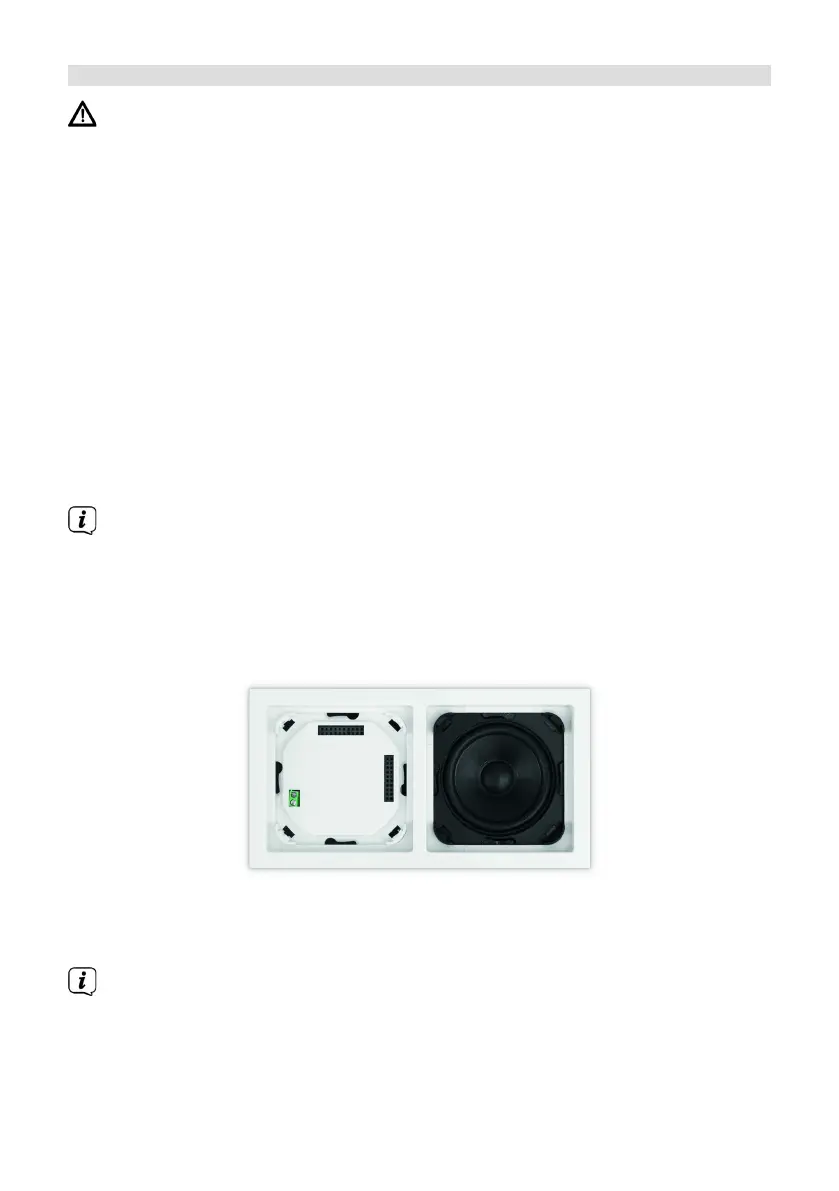

> Til radio og højaler er det nødvendigt med 2x DIN under/skjulte dåser.
> Du kan montere radioen og højaleren horisontalt eller lodret. Under
radiomontering skal du passe på justering af stikkontakterne A til display-
betjeningsenheden på radioen.
> Strømforsyningen sker over de med Log N markerede klemtilslutninger på
bagsiden af radioen.
> Antennen skal tilslues til klemforbindelsen med skrien ANTENNE.
> Højaleren skal forbindes med klemforbindelsen B. Læg mærke til den rigtige
polaritet.
Hvis enheden allerede er monteret eller sat sammen skal du trække
display-betjeningsenheden af ved hjælp af radioenhedens ramme. Hvis
enheden er i leveringstilstand skal du trække påsætningen af radioenheden
med hænderne. Træk kunoverbygningen af med hænderne! Brug under
ingen omstændigheder en skruetrækker eller lignende hård genstand til
at skubbe den af. Ved aagning skal du først overvinde modstanden fra
ederophængsklemmerne ved hjørnerne
+
-
A
B
A
> Først eer en vellykket montering skal du tilslue display-betjeningsenheden
under hensyntagen til justering af kontakt listen (A). Skub hertil forsigtigt
display-betjeningsenheden lige på radioenheden, indtil den falder på plads.
Dufinder yderligere installationsvejledning og illustrationer under punkt „15
Installation“ auf Seite 187.
172
