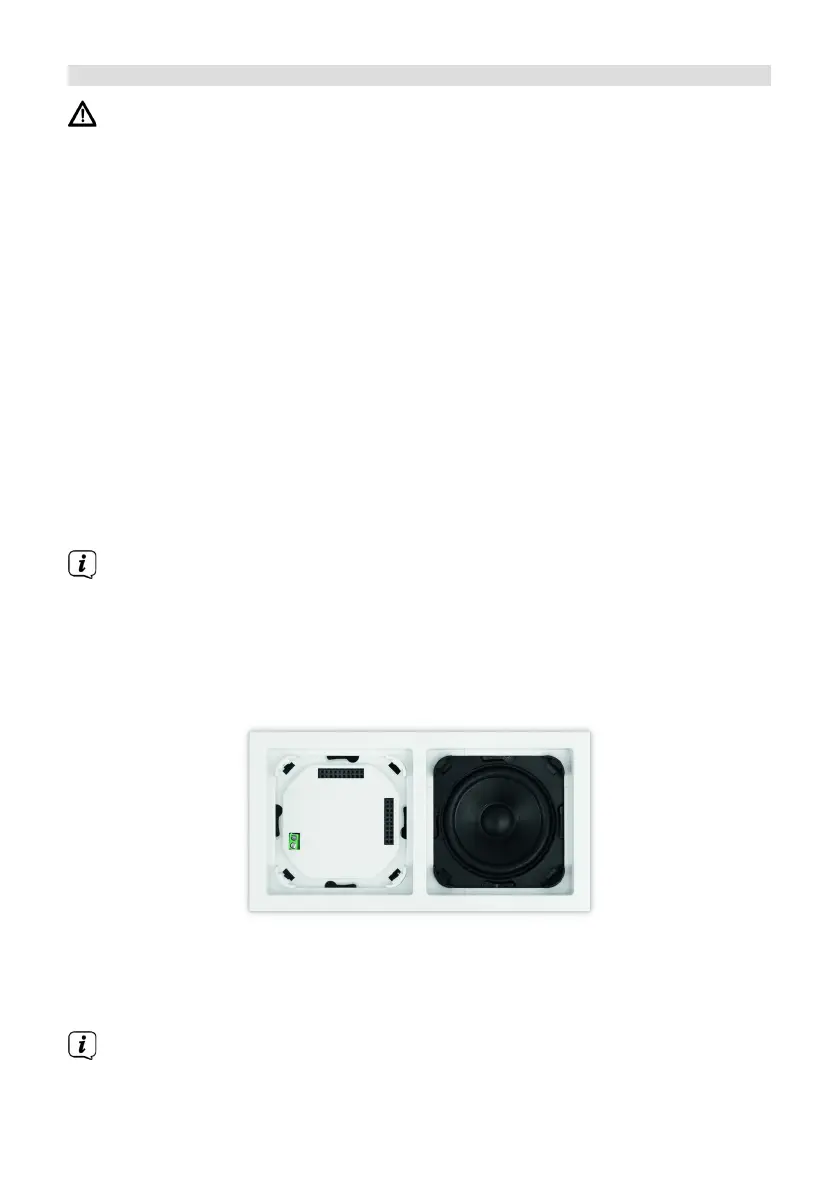

3 Przyłączanie i montaż DIGITRADIO UP1
Uwaga!
> Urządzenie jest przeznaczone wyłącznie do zabudowy. Prace związane z
zasilaniem 230 V mogą być wykonywane wyłącznie przez wykwalifikowanych
elektryków! Napięcie 230 V stwarza zagrożenie dla życia i zagrożenie
pożarem. Przed montażem/demontażem odłącz zasilanie elektryczne! Szkody
spowodowane nieprawidłowym podłączeniem nie są objęte gwarancją a
producent nie ponosi za nie odpowiedzialności.
> Eksploatacja radia i głośnika wymaga 2 gniazd podtynkowych/natynkowych
DIN.
> Montaż radia i głośnika możliwy jest w pozycji poziomej lub pionowej. W
trakcie montażu radia zwróć uwagę na prawidłowe ustawienie styków A
wyświetlacza i jednostki sterowania radia.
> Zasilanie elektryczne realizowane jest za pośrednictwem styków zaciskowych L
oraz N, znajdujących się z tyłu urządzenia.
> Antenę należy podłączyć do styku zaciskowego z opisem ANTENNA.
> Podłącz głośnik do styku zaciskowego B. Zwróć uwagę na prawidłową
polaryzację.
Jeżeli urządzenie jest już zamontowane lub zmontowane, za pomocą
ramki ściągnij wyświetlacz z panelem sterowania z jednostki radia. Jeżeli
urządzenie znajduje się w stanie dostawy, ręcznie zdejmij nałożone elementy
z jednostki radia. Korzystaj wyłącznie z siły rąk! W żadnym przypadku nie
podważaj elementów śrubokrętem ani innym, twardym przedmiotem. W
trakcie ściągania konieczne jest najpierw przezwyciężenie oporu zatrzasku
sprężynowego przymocowanego do naroży.
+
-
A
B
A
> Po zakończeniu montażu podłącz wyświetlacz z panelem sterowania,
uwzględniając prawidłowe ustawienie listwy stykowej (A). W tym celu
ostrożnie nasuń wyświetlacz z panelem sterowania prosto na jednostkę radia,
aż do zablokowania wyświetlacza w zatrzasku.
Instrukcje dalszej instalacji wraz z ilustracjami zamieszczono w punkcie „15
Installation“ auf Seite 219.
204

TechniSat DIGITRADIO UP 1 Specifications

General

Display type	LCD
Backlight color	Blue
Built-in display	Yes
Display diagonal	1.7 \
Radio type	Wall mounted
Tuner type	Analog & digital
FM band range	87.5 - 108 MHz
Supported radio bands	DAB+, FM
Preset stations quantity	20
Bluetooth profiles	A2DP, AVRCP
Docking station included	No
Apple docking compatibility	Not supported
Package depth	105 mm
Package width	185 mm
Package height	95 mm
Package weight	352 g
Operating temperature (T-T)	5 - 35 °C
Operating relative humidity (H-H)	5 - 90 %
Bluetooth version	2.1+EDR
Number of built-in speakers	1
RMS rated power	2 W
Power source	AC
AC input voltage	230 V
AC input frequency	50 Hz
Product color	Black

Weight and Dimensions

Depth	45 mm
Width	151 mm
Height	80 mm
Weight	250 g
