TechniSat DIGITRADIO UP 1

De DIGITRADIO UP1 kan zowel horizontaal als verticaal worden gemonteerd.

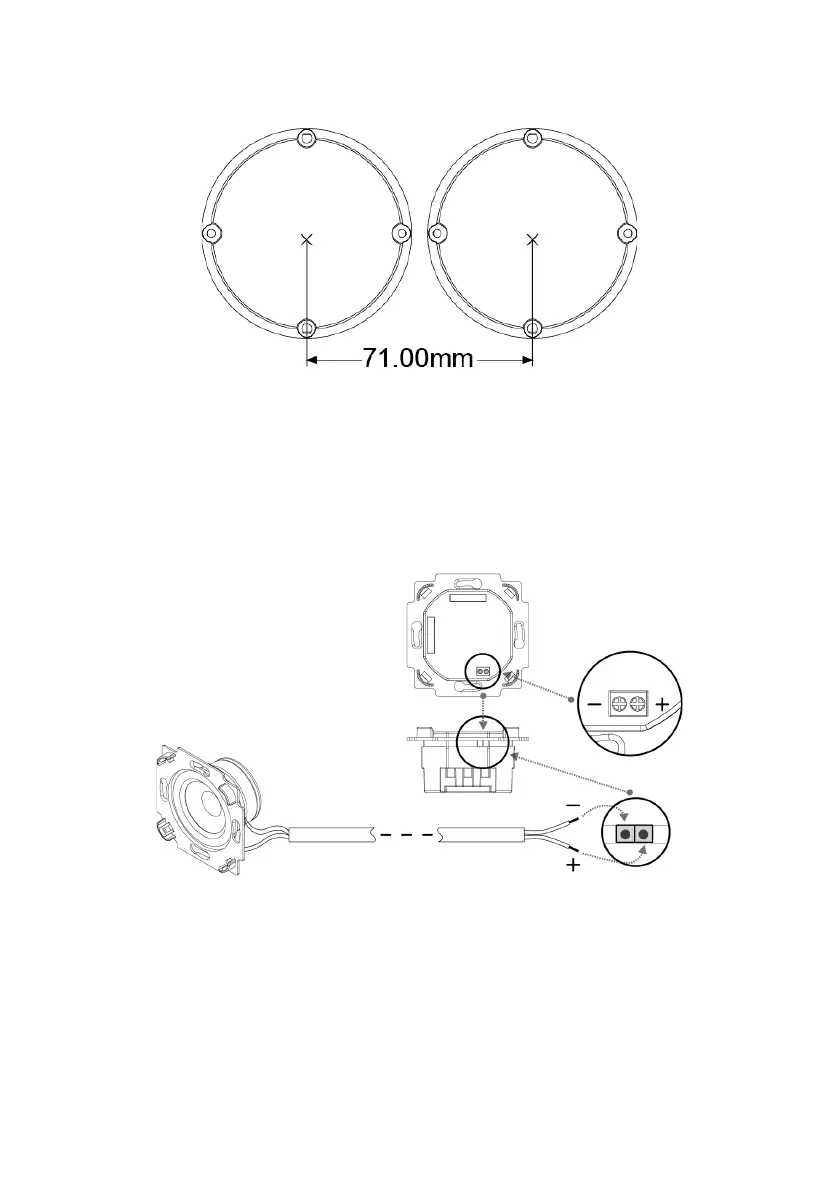

Zorg ervoor dat de inbouwdozen op de juiste afstand staan zoals hieronder getoond:
Aansluiting van de luidsprekerkabels:
sluit de blauwe kabel (+) van de luidspreker aan op de met (+) gemarkeerde
luidsprekeraansluiting op de radio en draai deze met een geschikte
kruiskopschroevendraaier vast.
Sluit de bruine kabel (-) van de luidspreker aan op de (-) gemarkeerde
luidsprekeraansluiting van de radio en draai deze met een geschikte
kruiskopschroevendraaier vast.
Stroomaansluiting:
Sluit de fase van de huisinstallatie (AC 100-240 V, 50 / 60 Hz) aan op de met (L)
gemarkeerde aansluiting van de radio en draai deze met een schroevendraaier vast.
Verbind de nulleider op de met (N) gemarkeerde aansluiting van de radio-eenheid
aan en draai deze met een schroevendraaier vast.
De antenne wordt op de met (Antenna)gemarkeerde aansluiting van de radio
aangesloten.
124
