TechniSat DIGITRADIO UP 1

DIGITRADIO UP1 kan monteres både horisontalt og vertikalt.

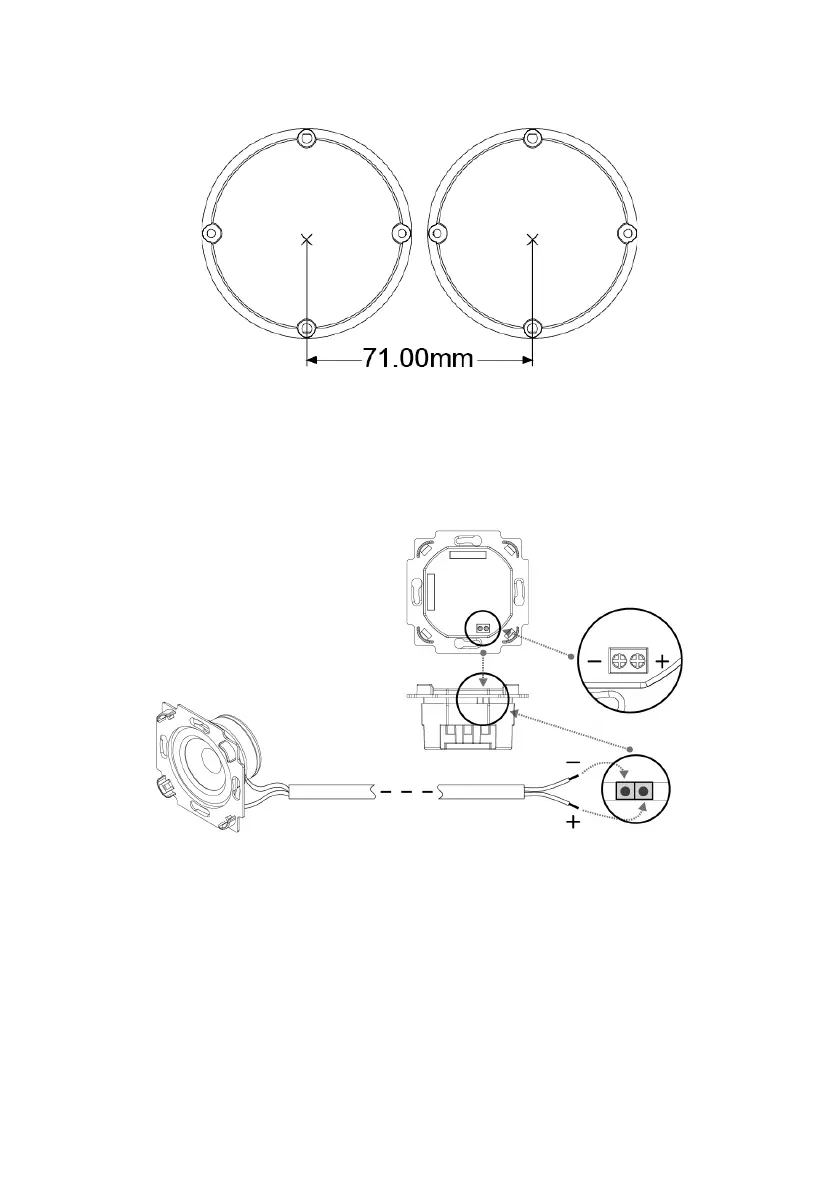

Pass på at veggboksene har riktig avstand, som illustrert i følgende tegning:
Tilkobling av høyalerkabelen:
Koble den blå lederen (+) til radioenhetens høyalerklemme merket med (+), og
trekk den til med en passende stjerneskrutrekker.
Koble den brune lederen (–) til radioenhetens høyalerklemme merket med (–), og
trekk den til med en passende stjerneskrutrekker.
Strømtilkobling:
Koble faselederen fra husinstallasjonen (AC 100–240 V, 50/60 Hz) til klemmen
merket med (L) på radioenheten og trekk den til med en skrutrekker.
Koble nullederen til klemmen merket med (N) på radioenheten og trekk den til med
en skrutrekker.
Antennen forbindes med klemmen merket med (Antenna) på radioenheten.
156
