Montaż DIGITRADIO UP1 możliwy jest w pozycji poziomej lub pionowej.

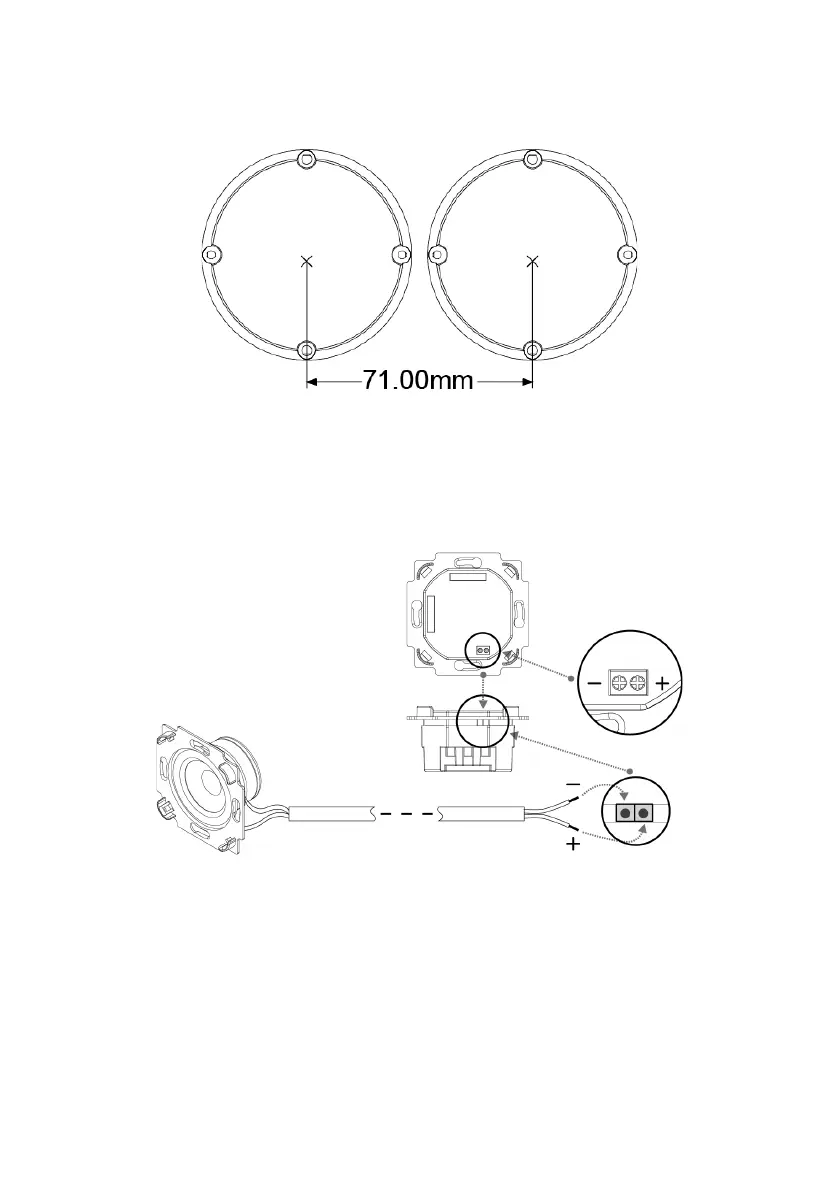

W przypadku stosowania puszek podtynkowych uwzględnij prawidłową odległość
przedstawioną na poniższej ilustracji:
Przyłącze przewodu głośnika:
podłącz niebieski przewód (+) głośnika do przyłącza z oznaczeniem (+) jednostki
radia i dokręć je odpowiednim śrubokrętem krzyżowym.
Podłącz brązowy przewód (-) głośnika do przyłącza z oznaczeniem (-) jednostki radia
i dokręć je odpowiednim śrubokrętem krzyżowym.
Przyłącze zasilania:
podłącz zasilanie z sieci domowej (AC 100–240 V, 50/60 Hz) do zacisku (L) jednostki
radia i dokręć go śrubokrętem.
Podłącz przewód zerowy do zacisku oznaczonego symbolem (N) jednostki radia i
dokręć go śrubokrętem.
Antenę podłącz do zacisku oznaczonego słowem (Antenna) jednostki radia.
220
