DIGITRADIO UP1 je možné namontovat horizontálně i vertikálně.

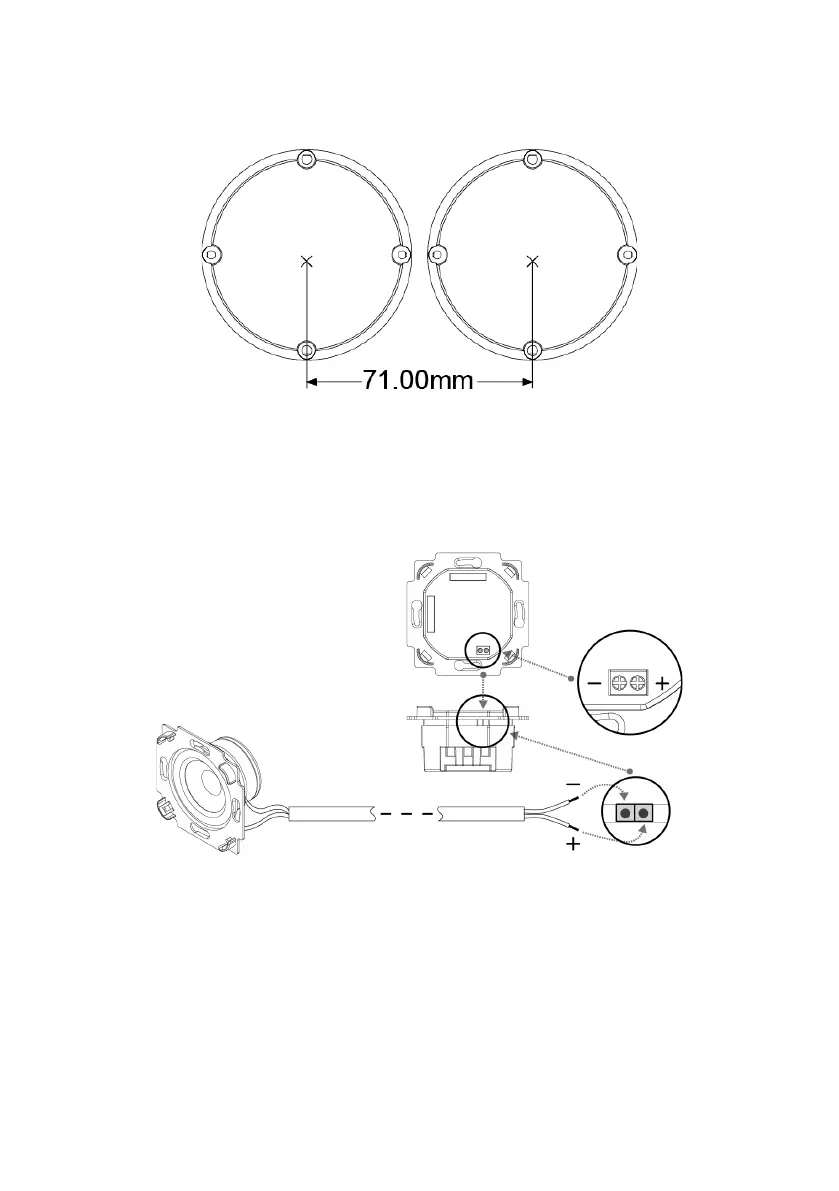

U podomítkových instalačních krabic dbejte na správnou vzdálenost tak, jak je
uvedeno na následujícím obrázku:
Připojení kabelů k reproduktoru:
Připojte modrý kabel (+) od reproduktoru ke svorce pro reproduktor na jednotce
rádia označené symbolem (+) a dotáhněte jej vhodným křížovým šroubovákem.
Hnědý kabel (-) od reproduktoru připojte ke svorce pro reproduktor na jednotce rádia
označené symbolem (-) a dotáhněte jej vhodným křížovým šroubovákem.
Přívod elektrického proudu:
Fázi domovní instalace (AC 100–240V, 50/60Hz) připojte na svorku na jednotce
rádia označenou písmenem (L) a dotáhněte vhodným šroubovákem.
Nulový vodič připojte na svorku na jednotce rádia označenou písmenem (N) a
dotáhněte vhodným šroubovákem.
Anténa se spojuje se svorkou na jednotce rádia označenou jako (Antenna).
252
