DIGITRADIO UP1 je možné montovať horizontálne i vertikálne.

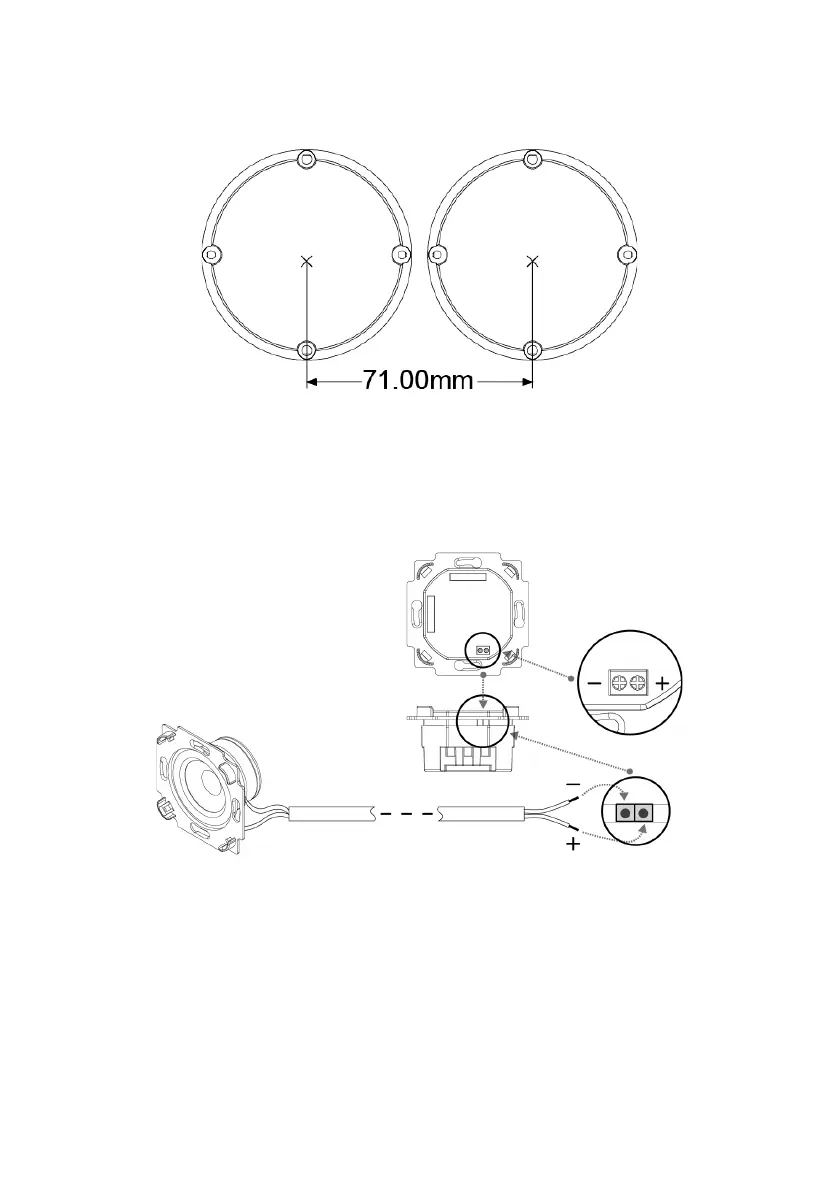

Pri podomietkových skrinkách dbajte na správnu vzdialenosť, tak ako je uvedené v
nasledujúcom obrázku:
Pripojenie káblov reproduktorov:
Pripojte modrý kábel (+) reproduktora k prípojke reproduktora označenej symbolom
(+) na jednotke rádia a utiahnite ho vhodným krížovým skrutkovačom.
Pripojte hnedý kábel (-) reproduktora k prípojke reproduktora označenej symbolom
(-) na jednotke rádia a utiahnite ho vhodným krížovým skrutkovačom.
Napájanie elektrickým prúdom:
Pripojte fázu hlavného napájania (AC 100-240V, 50/60Hz) k svorke jednotky rádia
označenej (L) a utiahnite ju skrutkovačom.
Pripojte neutrálny vodič k svorke jednotky rádia označenej (N) a utiahnite ju
skrutkovačom.
Anténa sa pripája k svorke jednotky rádia označenej (anténa).
