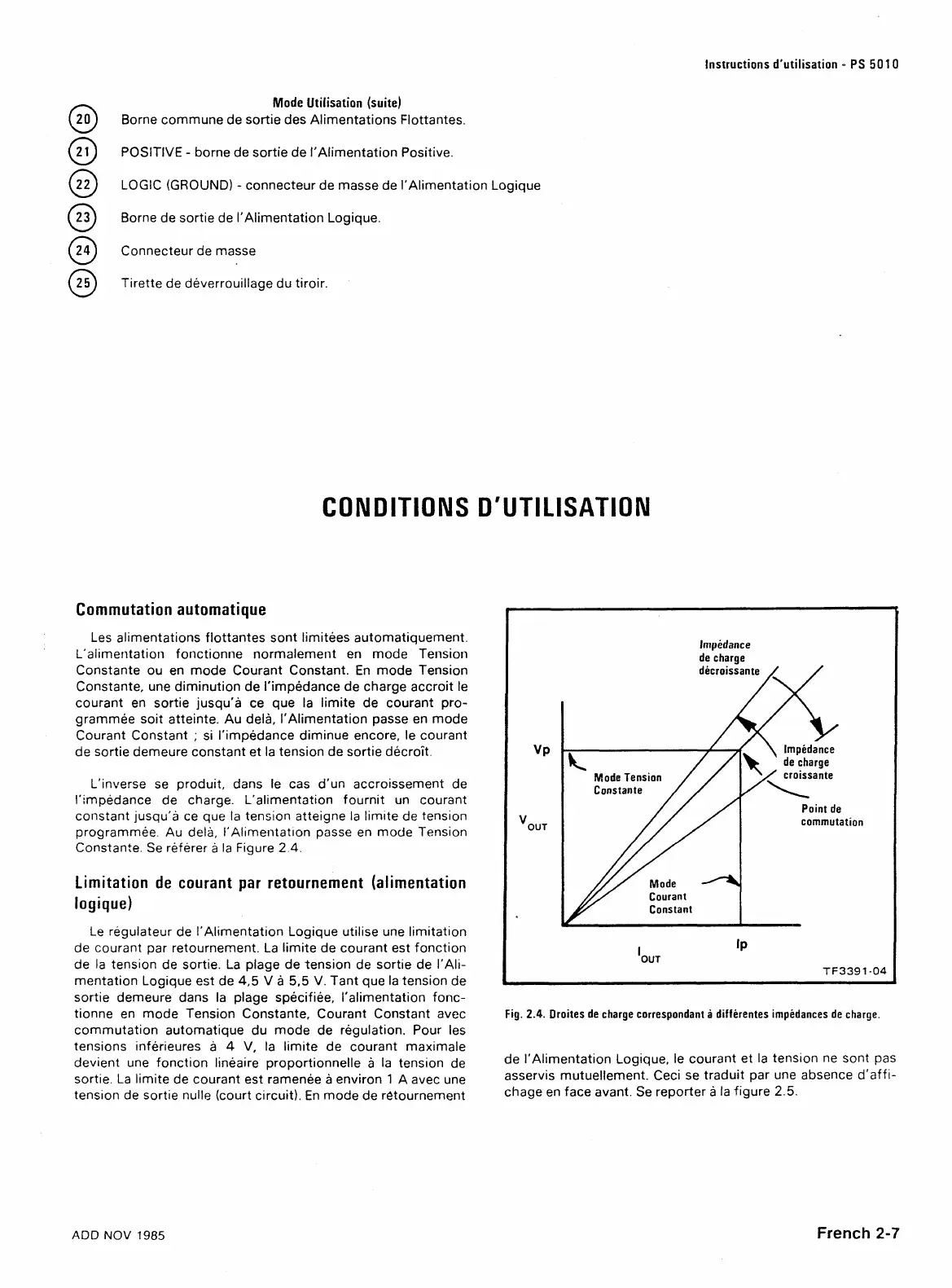

Instructions d'utilisation
-
PS
501
0
Mode Utilisation (suite)
@
Borne commune de sortie des Alimentations Flottantes.
@
POSITIVE
-
borne de sortie de IJAlimentation Positive.
@
LOGIC (GROUND)
-
connecteur de masse de IIAlimentation Logique
@
Borne de sortie de I'Alimentation Logique.
@
Connecteur de masse
@
Tirette de d6verrouillage du tiroir.
CONDITIONS D'UTILISATION
Commutation automatique
Les alimentations flottantes sont limitees automatiquement.
L'alimentation fonctionne normalemerit en mode Tension
Constante ou en mode Courant Constant. En mode Tension
Constante, une diminution de I'impedance de charge accroit le
courant en sortie jusqu'a ce que la limite de courant
pro-
grammee soit atteinte. Au dela, I'Alimentation passe en mode
Courant Constant
;
si I'impedance diminue encore, le courant
de sortie demeure constant et la tension de sortie decroit.
L'inverse se produit, dans le cas d'un accroissement de
I'impedance de charge. L'alimentation fournit un courant
constant jusqu'a ce que la tension atteigne la limite de tension
programmee. Au deli, I'Alimentation passe en mode Tension
Constante. Se referer a la Figure
2.4.
Limitation de courant par retournement (alimentation
logique)
Le reguiateur de I'Alimentation Logique utilise une limitation
de courant par retournement. La limite de courant est fonction
de la tension de sortie. La plage de tension de sortie de I'Ali-
mentation Logique est de 4,5
V
a 5,5 V. Tant que la tension de
sortie demeure dans la plage specifiee, I'alimentation fonc-
tionne en mode Tension Constante, Courant Constant avec
commutation automatique du mode de regulation. Pour les
tensions inferieures
a
4
V,
la limite de courant maximale
devient une fonction lineaire proportionnelle
a
la tension de
sortie. La limite de courant est ramenee a environ
1
A avec une
tension de sortie nulle (court circuit). En mode de retournement
Impedance
de charge
commutation
Fig.
2.4.
Droites de charge correspondant
a
differentes impedances de charge.
de I'Alimentation Logique, le courant et la tension ne sont pas
asservis mutuellement. Ceci se traduit par une absence d'affi-
chage en face avant. Se reporter a la figure 2.5.
ADD NOV
1985
French
2-7
