Bedienungsanleitung - PS 5010
@ ERROR
Leuchtet auf, wenn der Versuch gemacht wird, iiber das numerische Tastenfeld einen
Wert auRerhalb des Bereichs einzugeben.
@ NOT ENTERED
Zeigt an, daO der hellgetastete Wert der Darstellung nicht eingegeben ist.
NEGATIVE Negativer Ausgang der Spannungsversorgung.
MasseanschluO bei schwebender Spannungsversorgung.
Positiver Ausgang der Spannungsversorgung.
LOGIC
ErdanschluB der Logik Spannungsversorgung (Chassis).
Positiver Ausgang der logischen Spannungsversorgung.
Automatische Begrenzungsumschaltung
Die erdfreien Spannungsversorgungen haben auto-
matische
Begerenzungsumschaltung. Unter normalen
Bedingungen arbeitet die Spannungsversorgung in
einer von zwei Betriebsarten: Konstantspannung oder
Konstantstrom. Im
Konstantspannungs-Betrieb erhoht
ein Absinken des Lastwiderstandes den Ausgangs-
strom, bis der programmierte Stromgrenzwert erreicht
ist. Bei weiterer Reduzierung des Lastwiderstandes
schaltet das Gerat auf den Konstantstrom-Betrieb um.
Fallt der Lastwiderstand weiter ab, bleibt der Ausgangs-
strom konstant und die Ausgangsspannung sinkt ab.
Umgekehrt ist es bei steigendem Lastwiderstand. Die
Spannungsversorgung liefert konstanten Strom, bis die
Spannung ihren programmierten Grenzwert erreicht hat.
Bei weiterem Ansteigen des Lastwiderstandes schaltet
das Gerat auf
Konstantspannungs-Betrieb um. Siehe
Bild 2-4.
KurzschluBstrom-Ruckregelung der Logik
Spannungsversorgung
Der Regler der Logik Spannungsversorgung sorgt fur
e'ine Ruckregelung des KurzschluOstroms. Das bezieht
sich auf den Stromgrenzwert, der eine Funktion der Aus-
gangsspannung ist. Der spezifizierte Bereich der Aus-
gangsspannung ist 45 bis 53 Volt.
Solange die Ausgangsspannung in diesem Bereich
bleibt, arbeitet das Gerat mit konstanter Spannung,
kon-
stantem Strom mit automatischer Begrenzungsum-
schaltung. Bei Spannungen unter etwa 4
V, wird der
Decreasing
Load
Crossover
Point
Current
/ ode I

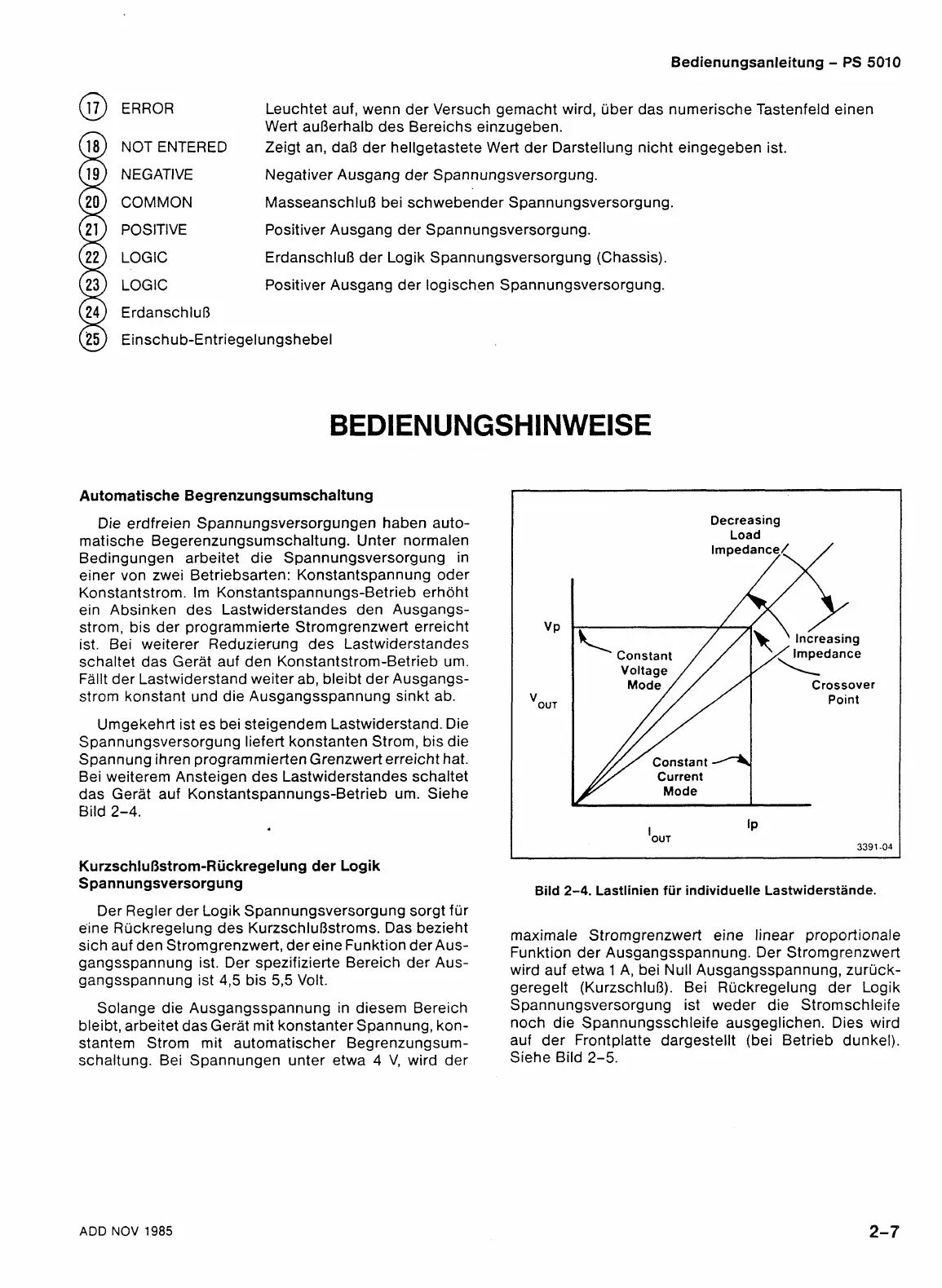

Bild 2-4. Lastlinien fur individuelle Lastwiderstande.
maximale Stromgrenzwert eine linear proportionale
Funktion der Ausgangsspannung. Der Stromgrenzwert
wird auf etwa
1 A, bei Null Ausgangsspannung, zurikk-
geregelt (KurzschluO). Bei Ruckregelung der Logik
Spannungsversorgung ist weder die Stromschleife
noch die Spannungsschleife ausgeglichen. Dies wird
auf der Frontplatte dargestellt (bei Betrieb dunkel).
Siehe Bild 2-5.
ADD NOV 1985
