Bedienungsanleitung
-
PS
5010
Constant
f
Maximum
Voltage Operating
J
Mode Range
/
Constant
4
Foldback
Line
Mode
Specified operating
region is shaded.
3391
-05
2-5.

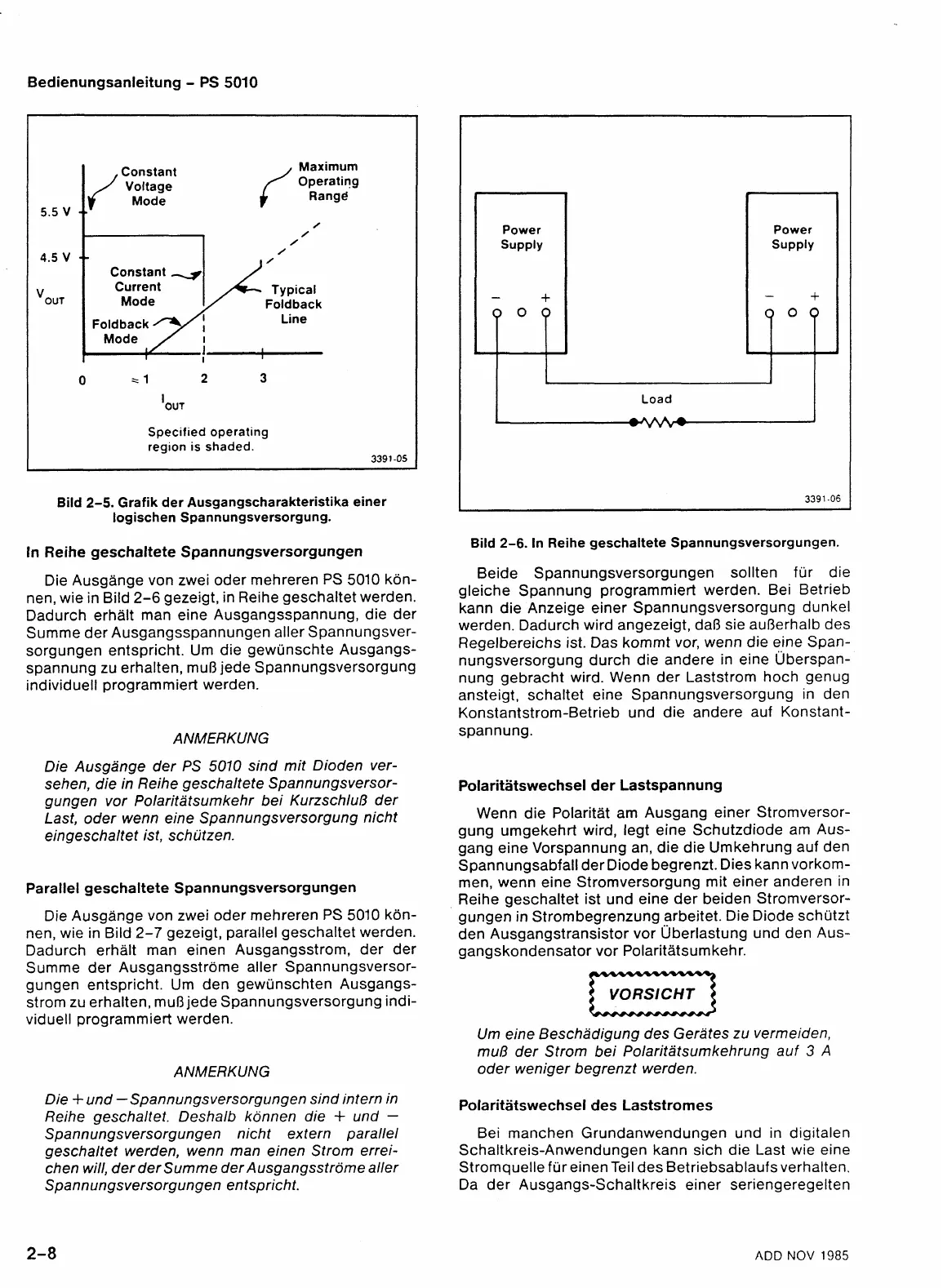

Grafik der Ausgangscharakteristika einer
logischen Spannungsversorgung.
In Reihe geschaltete Spannungsversorgungen
Die Ausgange von zwei oder mehreren PS 5010 kon-
nen, wie in Bild
2-6
gezeigt, in Reihe geschaltet werden.
Dadurch erhalt man eine Ausgangsspannung, die der
Summe der Ausgangsspannungen aller Spannungsver-
sorgungen entspricht. Um die gewunschte Ausgangs-
spannung zu erhalten, muO jede Spannungsversorgung
individuell programmiert werden.
ANMERKUNG
Die Ausgange der PS
5010
sind mit Dioden ver-
sehen, die in Reihe geschaltete Spannungsversor-
gungen vor Polaritatsumkehr bei KurzschluB der
Last, oder wenn eine Spannungsversorgung nicht
eingeschaltet ist, schijtzen.
Parallel geschaltete Spannungsversorgungen
Die Ausgange von zwei oder mehreren PS 5010 kon-
nen, wie in Bild
2-7
gezeigt, parallel geschaltet werden.
Dadurch erhalt man einen Ausgangsstrom, der der
Summe der Ausgangsstrome aller Spannungsversor-
gungen entspricht. Um den gewunschten Ausgangs-
strom zu erhalten,
mu8 jede Spannungsversorgung indi-
viduell programmiert werden.
ANMERKUNG
Die
+
und -Spannungsversorgungen sind intern in
Reihe geschaltet. Deshalb konnen die
+
und
-
Spannungsversorgungen nicht extern parallel
geschaltet werden, wenn man einen Strom errei-
chen will, der der Summe der Ausgangsstrome aller
Spannungsversorgungen entspricht.
Power
Supply
-
+
Power
Supply
-
+
2-6.
In Reihe geschaltete Spannungsversorgungen.
Beide Spannungsversorgungen sollten fur die
gleiche Spannung programmiert werden. Bei Betrieb
kann die Anzeige einer Spannungsversorgung dunkel
werden. Dadurch wird angezeigt, daB sie auBerhalb
des
Regelbereichs ist. Das kommt vor, wenn die eine
Span-
nungsversorgung durch die andere in eine [Jberspan-
nung gebracht wird. Wenn der Laststrom hoch genug
ansteigt, schaltet eine Spannungsversorgung in den
Konstantstrom-Betrieb und die andere auf Konstant-
spannung.
Polaritatswechsel der Lastspannung
Wenn die Polaritat am Ausgang einer Stromversor-
gung
umgekehrt wird, legt eine Schutzdiode am Aus-
gang eine Vorspannung an, die die Umkehrung auf den
Spannungsabfall der Diode begrenzt. Dies kann vorkom-
men, wenn eine Stromversorgung mit einer anderen in
Reihe geschaltet ist und eine der
beiden Stromversor-
gungen in Strombegrenzung arbeitet. Die Diode schutzt
den Ausgangstransistor vor ljberlastung und den Aus-
gangskondensator vor Polaritatsum kehr.
Um eine Beschadigung des Gerates zu vermeiden,
muB der Strom bei Polaritatsumkehrung
auf
3
A
oder weniger begrenzt werden.
Polaritatswechsel des Laststromes
Bei manchen Grundanwendungen und in digitalen
Schaltkreis-Anwendungen kann sich die Last wie eine
Stromquelle fur einen Teil des Betriebsablaufs verhalten.
Da der Ausgangs-Schaltkreis einer seriengeregelten
ADD
NOV
1985
