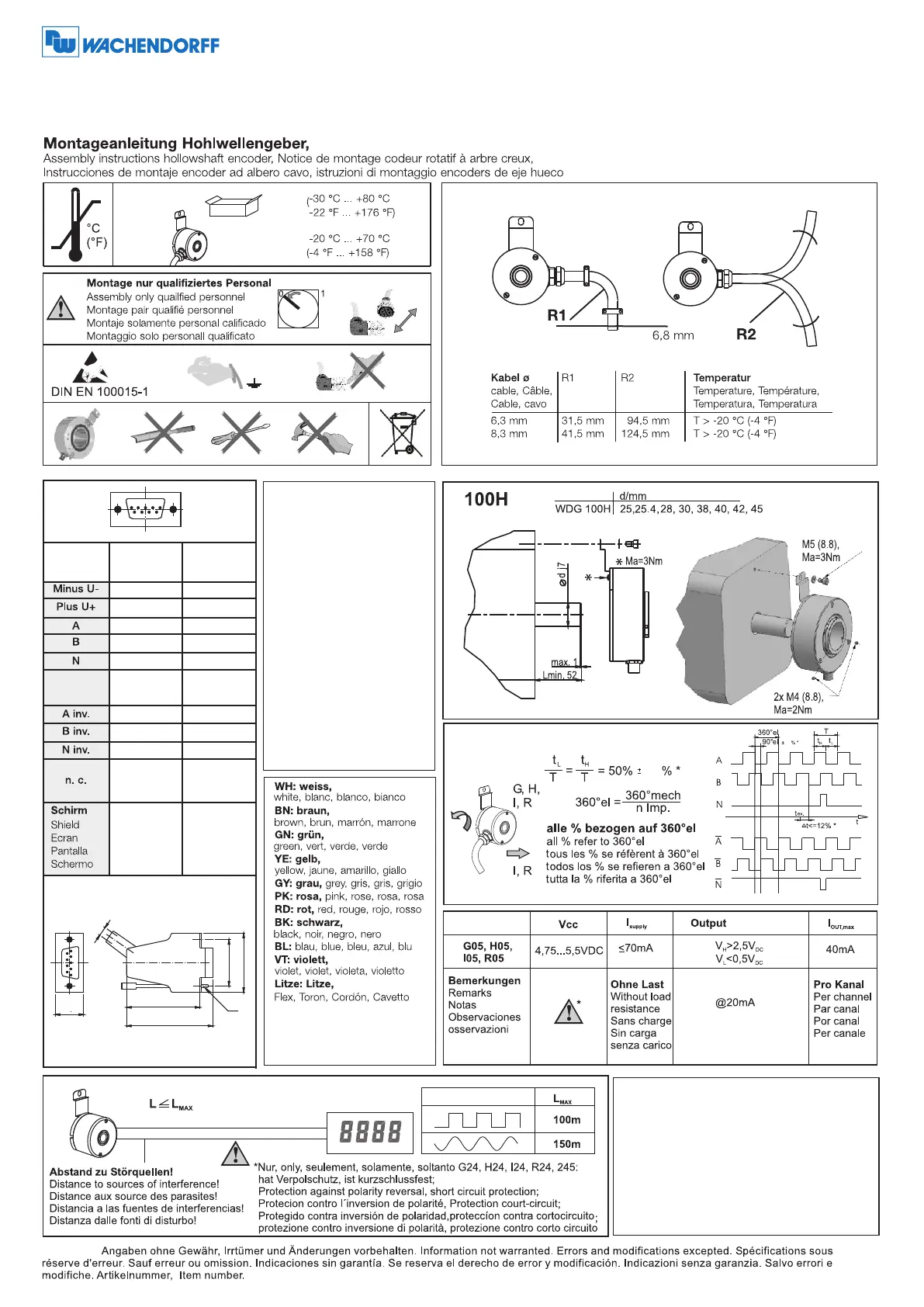

TKE TW45 - Montageanleitung Hohlwellengeber; Mechanical Data; Electrical Data; General Data

WDG100H-xx-yyyy-ABN-I05-K3-D56-zzz
xx = Ø 25, 25.4, 28, 30, 38, 40, 42, 45
yyyy = PPR = 1024, 2048, 4096
zzz = 130 = 13m, 200 = 20m, blank = 10m
Technical Support
Germany:
Tel.: +49 (0) 67 22 / 99 65 131
Fax: +49 (0) 67 22 / 99 65 70
email: support-wdgi@wachendorff.de
Other countries, please contact your distributor.
Autres pays, veuillez contacter votre distributeur.
Otros paises, rogamos contacten a su distribuidor.
Per gli altri paesi si prega di contattare il vostro
distributore.
18.08.2016
SUBD9
9-pin
7
9
2
5
1
4
6
8
WH
BN
GN
YE
GY
-
RD
BK
VT
Litze, Flex,
Toron,
Cordón,
Cavetto
3
Kabel,
cable,
Câble,
Cable,
cavo
K3
1 2 3 4 5
6 7 8 9
Steckergehäuse/Schirm
mit Gebergehäuse leitend
verbunden
Connector housing/shield
electrically connected to
encoder housing
Bôtier de connexion/Ecran avec
boîtier d’ementteur liés de
manière conductrice
Caja de conector/Pantalls
conectada en conductancia com
caja de transmisor
scatola prese/Schemo con
scatola transmettitore collegata
da condure
31,8
25
UNC 4/40
46,5
39,5
5
15,4
1 2 3 4 5
6 7 8 9
4,2
4,2
TTL / RS422
