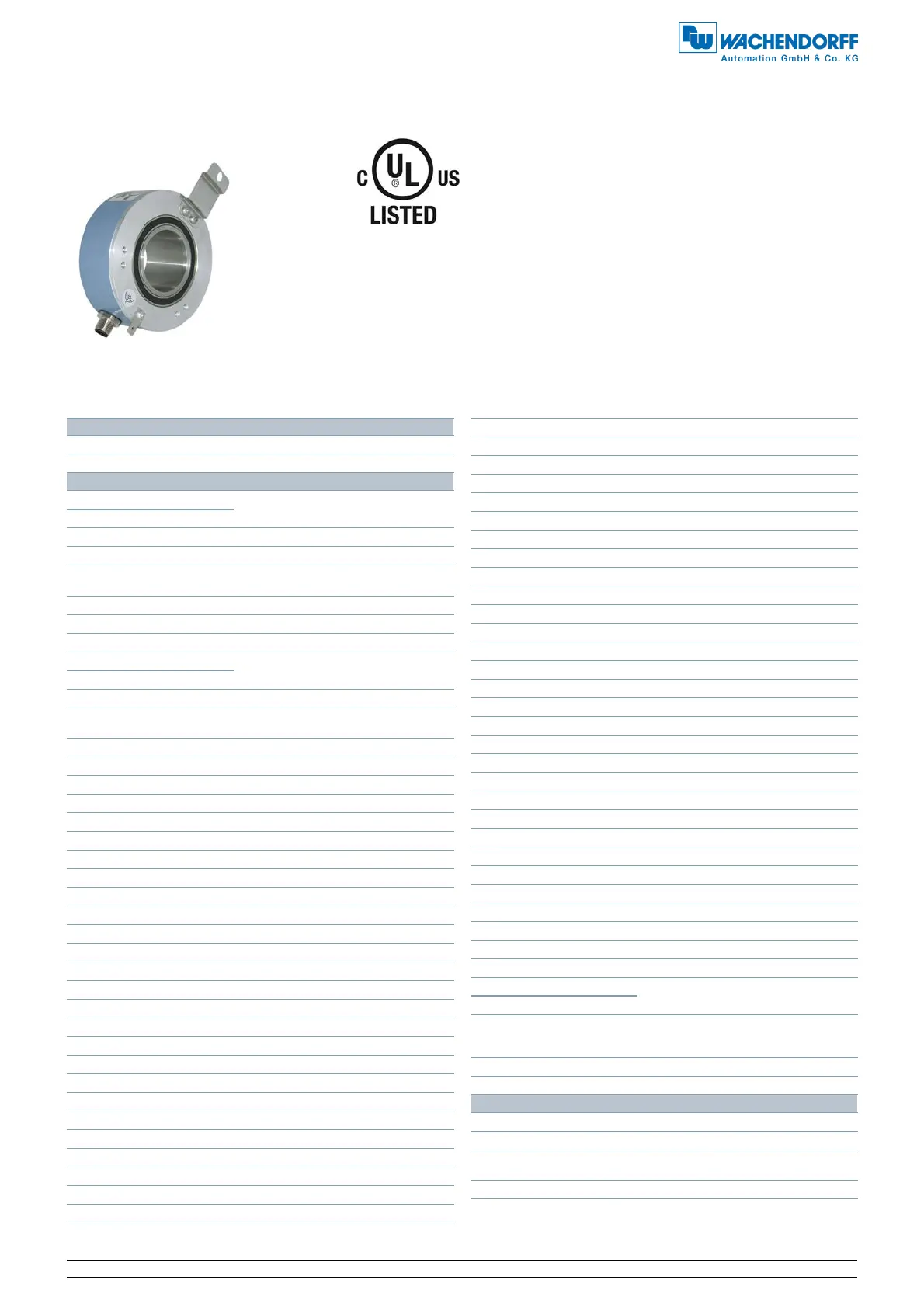

Drehgeber WDG 100H
•Robuster und extrem flacher Hohlwellengeber
für den Anbau an Leistungsmotoren
•Durchgehende Hohlwelle mit max. 45 mm Bohrung
•Voller Anschlussschutz bei 10 VDC bis 30 VDC
•Einfache Montage
•Hohe Schutzart IP54
•Bis zu 20.480 I/U
•Optional: -40 °C bis +80 °C,
Schutzart IP55 rundum
www.wachendorff-automation.de/wdg100h
Auflösung
Max. Impulszahlbis 20480 I/U
Mechanische Daten
Gehäuse
FlanschtypHohlwelle (durchgehend)
FlanschmaterialAluminium
Flanschmaterial RückseiteAluminium, beschichtet
Drehmomentstützeinkl. 1 Drehmomentstütze
WDGDS10001
- 1. Federblechausgleichaxial: ±0,8 mm, radial: ±0,2 mm
GehäusedurchmesserØ 100 mm
Welle(n)
WellenmaterialEdelstahl
Anlaufdrehmomentca. 1,5 Ncm bei Raumtemperatur
Befestigung2 x M4, DIN 913;
Anzugsdrehmoment: 2,5 Nm
WellendurchmesserØ 25 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 25,4 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 28 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 30 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 32 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 35 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 36 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 38 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 40 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 42 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
WellendurchmesserØ 45 mm
WellenlängeL: 42 mm
Max. Wellenbelastung radial200 N
Max. Wellenbelastung axial100 N
Lager
Lagertyp2 Präzisionskugellager
Lebensdauer3 x 10'10 U bei 100 % Lagerlast
1 x 10'11 U bei 40 % Lagerlast
1 x 10'12 U bei 20 % Lagerlast
Max. Betriebsdrehzahl3500 min'-1
Kenndaten für funktionale Sicherheit
MTTF
d
200 a
Gebrauchsdauer (TM)25 a
Lebensdauer Lager (L10h)1 x 10'12 U bei 20 % Lagerlast und
3500 min'-1
Diagnosedeckungsgrad (DC)0 %
