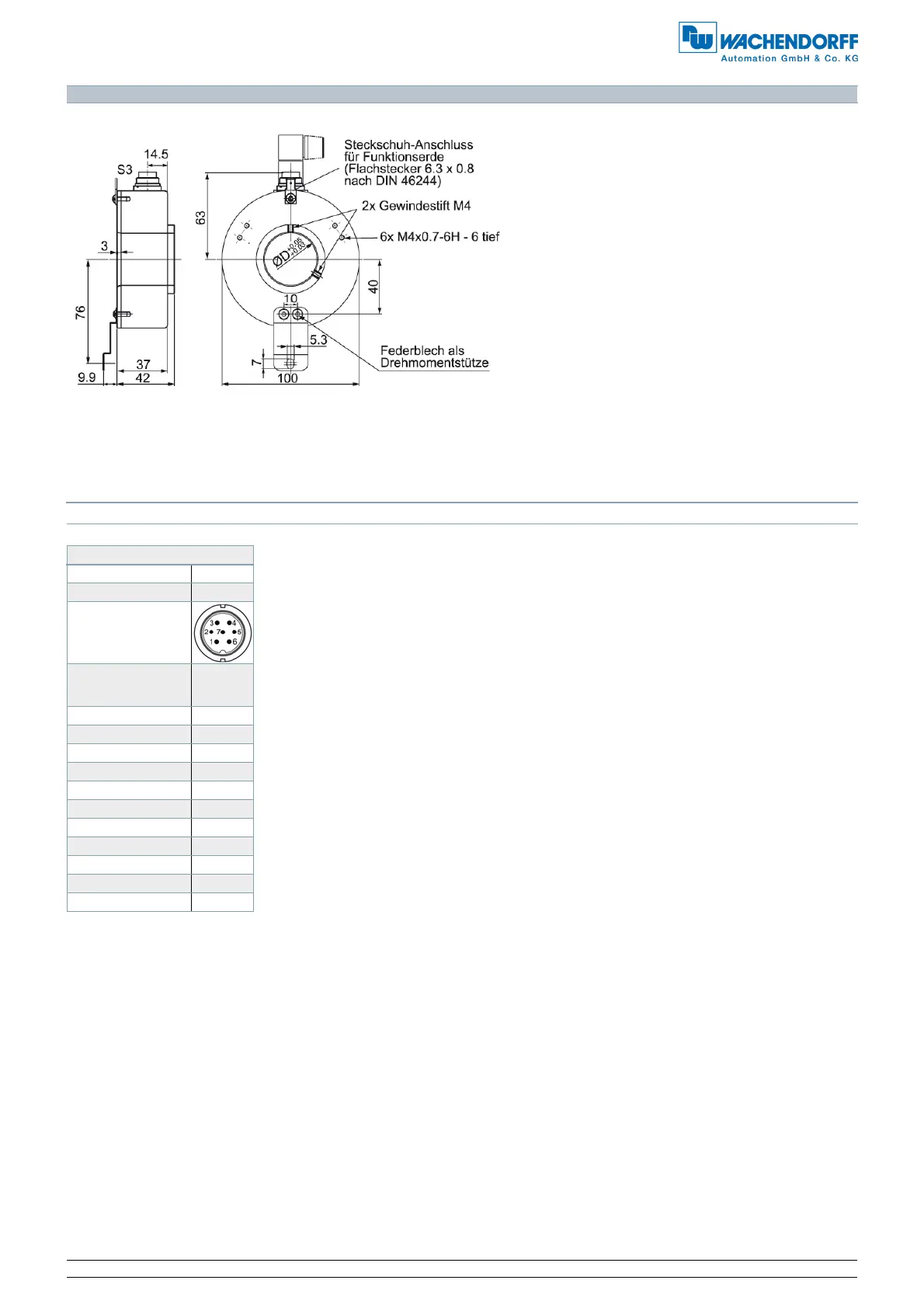

TKE TW45 - Page 118

WDG 100H Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten. © Wachendorff Automation GmbH & Co. KG 30.10.2018 -6-
Stecker (M16x0,75) S3, 7-polig
BeschreibungABN inv. möglich
S3radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen
Schaltung
GND
+UB
A
B
N
Frühwarnausgang
A inv.
B inv.
N inv.
n. c.
Schirm
S3
7-polig
F05, H05,
F24, H24,
H30
1
2
3
4
5
-
-
-
-
6, 7
-
