1.7 Module batterie installé sur le tube diagonal (RIDE+ C320, RIDE+ C420)

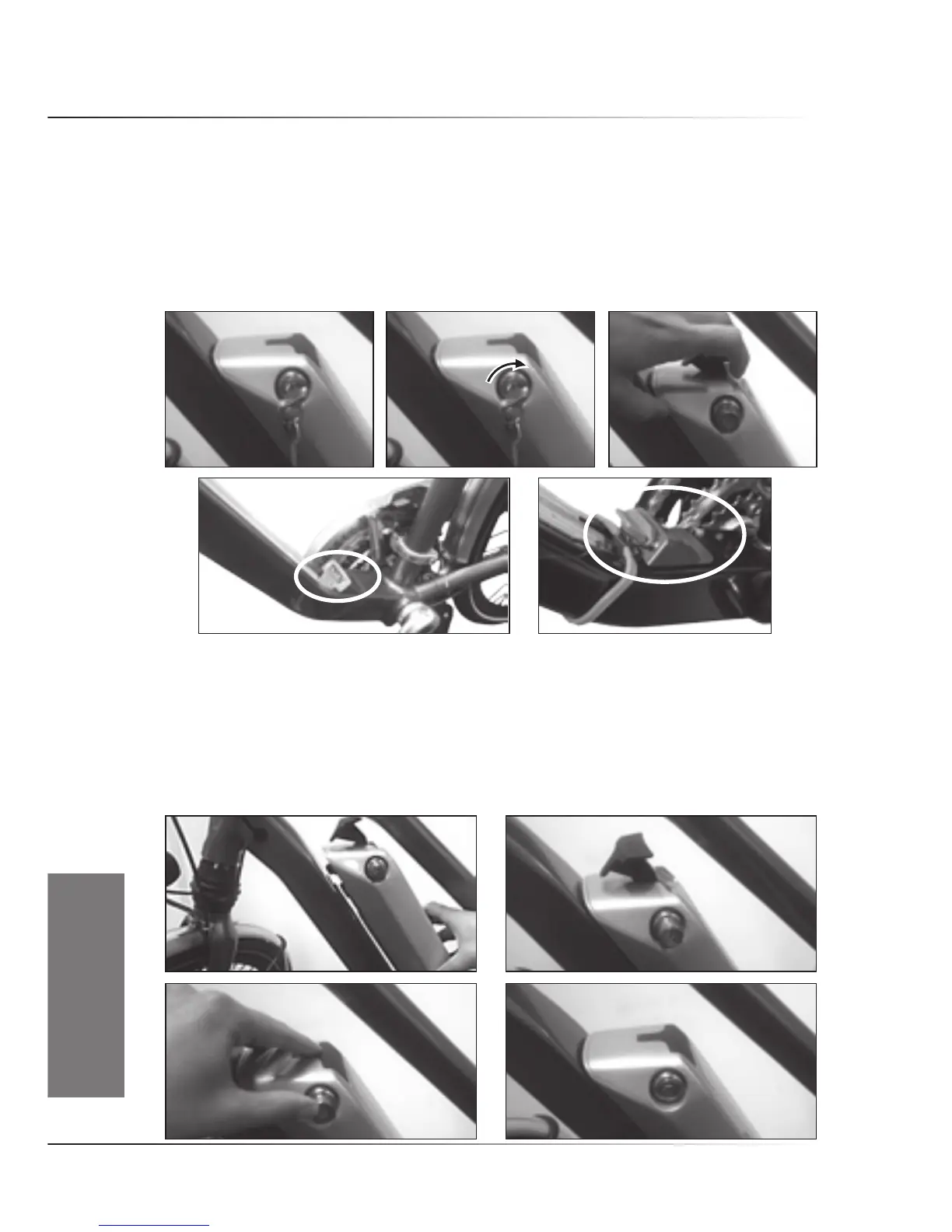

• Dépose du module batterie
Insérezlaclédansleverrou,puistournez-ladanslesensdesaiguillesd'unemontrejusqu'àceque
le verrou sorte (1,2). Lorsque le verrou est sorti, le levier de la batterie est libéré. Retirez maintenant
la clé du verrou et tirez sur le levier de la batterie de manière à la faire glisser vers le haut,
parallèlementautubediagonal,jusqu'àcequ'ellesedégagedurail(3).Lorsquelabatterien'est
pas installée sur le vélo, placez toujours le couvercle de protection des contacts sur le cadre afin de
protégerlesystèmeélectriquedel'eau(4,5).
• Remplacement du module batterie
Positionnezlabatteriesurletubediagonal(enlaissantdel'espaceentreletubedeselleet
l'extrémitéinférieuredelabatterie)(1).Ensuite,faitesglisserlemodulebatterieverslebassurles
rails (2). Utilisez le levier pour faire descendre la batterie dans la dernière partie de la course, au
momentoùlesconnecteurss'engagent(3).Veuillezàcequelesconnecteursenbasdelabatterie
etlesconnecteursdelastationd'accueils'engagentcorrectement.Lorsquelabatterieestbienen
place,poussezsurleverroujusqu'àcequ'ils'enclencheavecundéclic(4).Neroulezpassurlevélo
en laissant le verrou en position ouverte.
Contactsàl'extrémitéinférieuredutubediagonal
