DEUTSCH
BeDienungsanleitung
4.6 Unterrohr-Akkupack
• Größe Akkupack
Je nach Modell ist jedes Bike mit einem „RIDE+ C320“-Akkupack oder einem „RIDE+ C420“-
Akkupack ausgestattet. Beide Akkupacks werden auf die gleiche Art abgenommen und wieder
angebracht und geladen. Die Akkupacks sehen identisch aus und sind untereinander austauschbar.
•Akkupack„RIDE+C320“mit39Li-Mn-Zellen(Li-Ion),6,6Ah,320Wh.
•Akkupack„RIDE+C420“mit52Li-Mn-Zellen(Li-Ion),8,8Ah,420Wh.

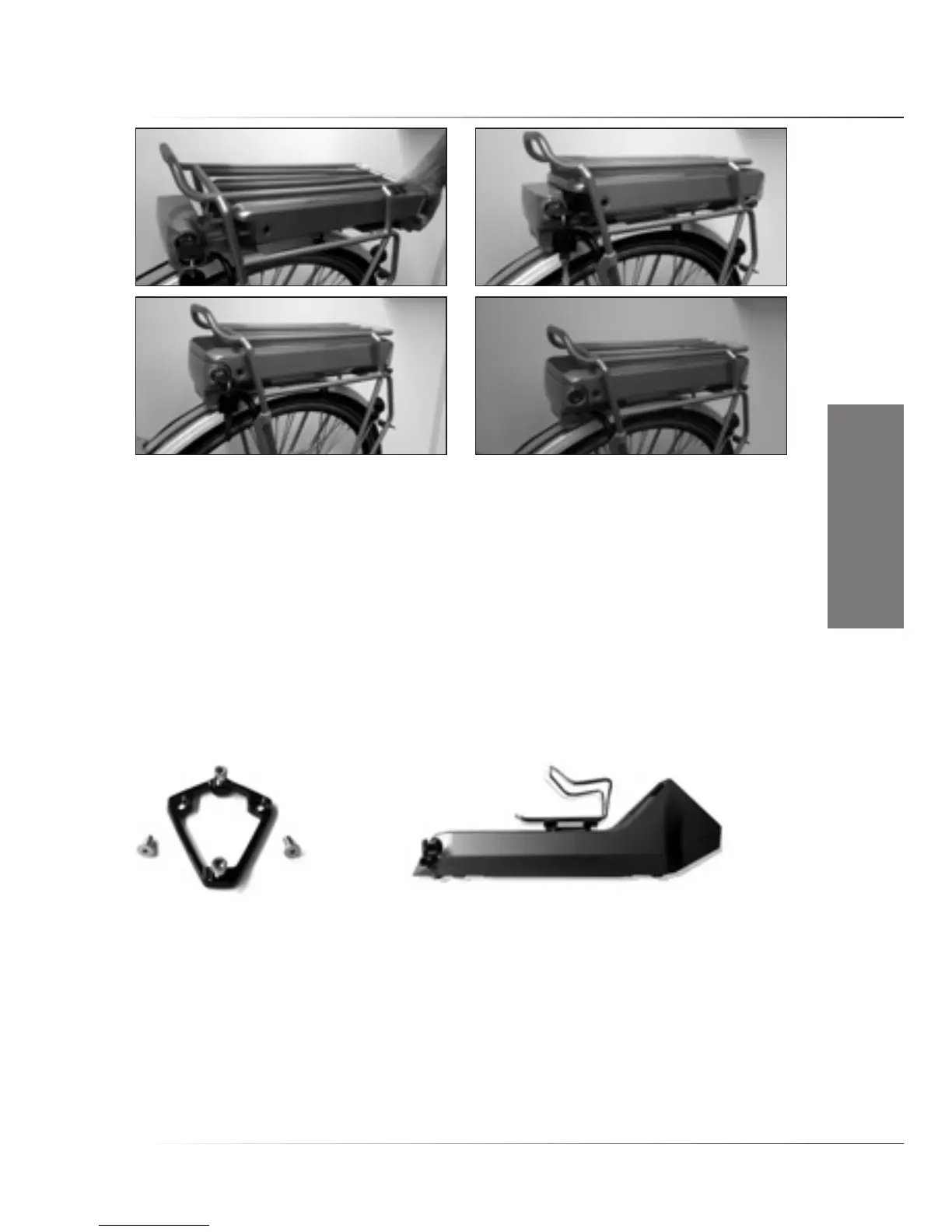

• Flaschenhalterbefestigung
Durch Anbringen einer „Flaschenhalterbefestigung“ kann ein Flaschenhalter an die Akkus RIDE+ C320
und RIDE+ C420 montiert werden. Dieser Adapter kann mit 2 Schrauben befestigt werden.
AnschließendkannderFlaschenhalteraufdenAdaptermontiertwerden.VerwendenSienurdie
4 Schrauben im Lieferumfang der Befestigung, um Schäden an den Akkuzellen im Inneren zu verhindern.
• Abnehmen des Akkupacks
Stecken Sie den Schlüssel in das Schloss und drehen Sie ihn im Uhrzeigersinn, bis der
Schließzylinder herausspringt (Schritt 1, 2, nächtste Seite). Wenn der Schließzylinder
herausspringt, wird der Hebel des Akkus gelöst. Nehmen Sie jetzt den Schlüssel aus dem Schloss
undziehenSieamHebeldesAkkus,sodassdieser–parallelzumUnterrohr–nachobenrutscht,
bis er sich von der Gleitschiene löst (3). Wenn der Akku vom Fahrrad abgenommen wird, müssen
dieKontakteaufdemRahmenstetsmitderSchutzabdeckungversehenwerden,umdieElektrikvor
Wasserzuschützen(5).StellenSiesicher,dassdieBefestigungskordelderAbdeckkappesicheram
Rahmen befestigt ist.
