Trek Ride Plus - Unterrohrakku (RIDE+ C320, RIDE+ C420)

1. 2.
3. 4.
1. 2. 3.
5.4.
48
DEUTSCH
kurzanleitung– unterrohrakku
1.7 Unterrohrakku (RIDE+ C320, RIDE+ C420)

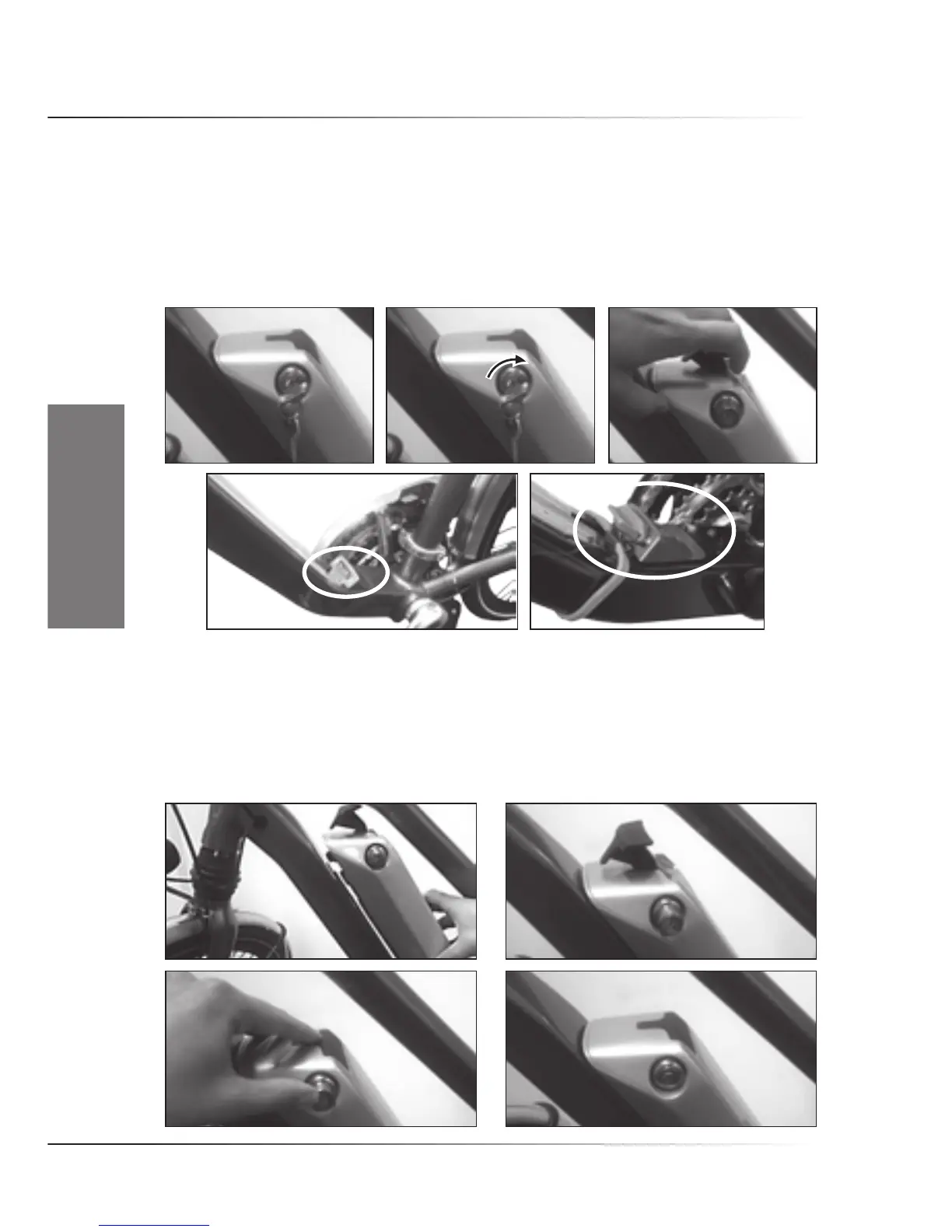

• Abnehmen des Akkupacks
Stecken Sie den Schlüssel in das Schloss und drehen Sie ihn im Uhrzeigersinn, bis der
Schließzylinder herausspringt (1, 2). Wenn der Schließzylinder herausspringt, wird der Hebel des
Akkus gelöst. Nehmen Sie jetzt den Schlüssel aus dem Schloss und ziehen Sie am Hebel des Akkus,
sodassdieser–parallelzumUnterrohr–nachobenrutscht,bisersichvonderGleitschienelöst
(3).WennderAkkunichtaufdemFahrradist,müssendieKontakteaufdemRahmenstetsmitder
Schutzabdeckungversehenwerden,umdieElektrikvorWasserzuschützen(4,5).
• Anbringen des Akkupacks
Halten Sie den Akku über das Unterrohr (lassen Sie etwas Platz zwischen dem Sitzrohr und dem unteren
Ende des Akkus) (1). Schieben Sie jetzt dem Akkupack nach unten auf die Gleitschiene (2). Bewegen Sie
den Akku am Ende des Gleitweges mit dem Hebel vorsichtig nach unten, bis die Anschlüsse einrasten (3).
Achten Sie darauf, dass der Anschluss an der Unterseite des Akkus und der Anschluss der Dockingstation
richtig ineinandergreifen. Wenn der Akku eingesetzt ist, drücken Sie den Schließzylinder hinein, bis er
hörbar einrastet (4). Fahren Sie nicht mit dem Fahrrad, wenn das Schloss geöffnet ist.
AnschlüsseanderUnterseitedesUnterrohrs
