NEDERLANDS

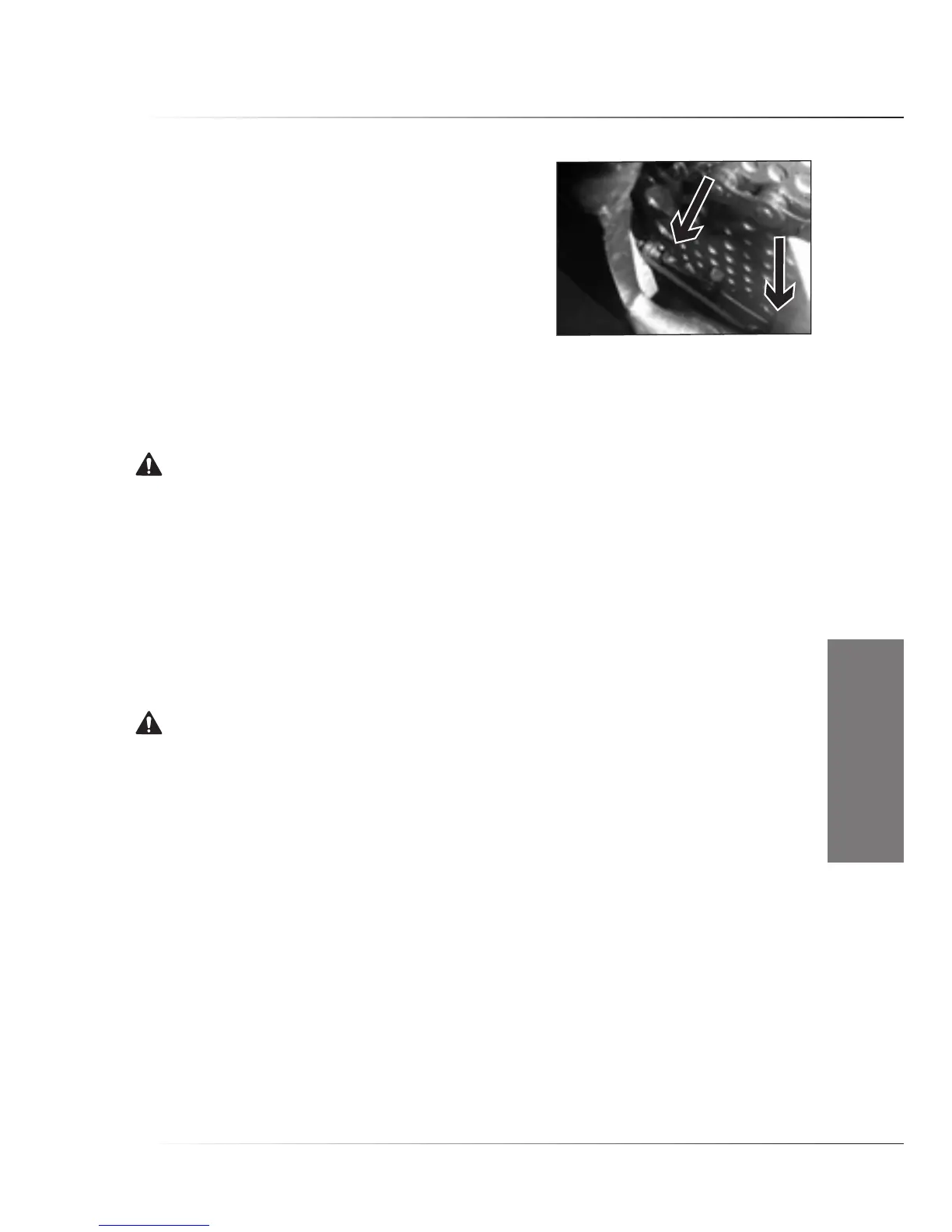

• Het achterwiel installeren
1 . Zorg ervoor dat het systeem is uitgeschakeld.
2. Bij Rollerbrake-fietsen: zorg ervoor dat het afstandstuk dat de
rollerbrake op het wiel centreert, zich op de juiste plaats
bevindt.
3. Zorg ervoor dat de platte kanten van de achteras aan de
linkerzijde van de as uitgelijnd zijn op de linker drop-out.
4. Zorg ervoor dat de groef in de achteras naar boven is gericht
(12 uur). Leg de ketting op het kleinste tandwiel en schuif het
achterwiel in de achter drop-out. Zorg ervoor dat de as tot
vooraan in de drop-out zit.
5. Draaideasmoerenvanhetachterwielgelijkmatigaanmet40Nm,anderswerkthetsysteemmogelijk
niet correct. Als u niet de beschikking heeft over een momentsleutel, laat het aandraaimoment van de
asmoeren dan bij de eerste mogelijkheid controleren door uw dealer.
LET OP. Bij een fiets zonder derailleur mag de ketting niet te strak worden afgesteld (gemeten in
het midden van de ketting in de meest strakke stand)) omdat anders het systeem niet goed werkt en
de berijder de controle over de fiets kan verliezen. Stel de kettingspanning zodanig af, dat de ketting
bij een kracht van ca. 100 g op het strakste punt in de ketting 10-20 mm op- en neer kan worden
bewogen.
6. Sluit de achterrem opnieuw aan.
Bij Rollerbrake-fietsen: zorg ervoor dat de bout van de remarm stevig is aangedraaid.
7. Sluitdestekkersvandemotoraan.
8. Schakelhetsysteemin.
9. Maak een testrit om te controleren of het systeem werkt.
10. Controleer of de achterrem werkt.
Belangrijk. Schakel het systeem uit voordat u de stekkers van de motor losneemt of in elkaar steekt.
Als u dit niet doet, kunnen er vonken ontstaan en zou u zelfs een elektrische schok kunnen krijgen.
• Het voorwiel verwijderen of monteren
Voorhetverwijderenenmonterenvaneenvoorwielbijeenfietsmeteenachterwielmotorzijngeen
speciale instructies van toepassing.
5.3 Verwijderen en monteren van wielen bij een fiets met voorwielmotor
Het is belangrijk voor het RIDE+ systeem dat de wielen correct zijn gemonteerd. Het verwijderen en
installeren van de wielen kan daarom het beste uitgevoerd worden door uw dealer. Als u het zelf wilt
doen, volg dan deze instructies.
• Het voorwiel verwijderen
1. Zorg ervoor dat het systeem is uitgeschakeld.
2. Verwijderdeaccuuitdedocking(opdragerofonderbuis).
3. Koppeldeaansluitingenvandemotoraanderechterkantvanhetwiellos.Zorgervoordatbeide
kabels zijn losgekoppeld.
4. Koppeldevoorremlos:
 -V-brakes,Maguraremmen:ontkoppeldevoorrrem.
-Rollerbrakes: haak de kabel en kabelstop van de rem los. Draai de bout van de reactiearm los.
onDerhouD van De riDe+ Fiets
