Trek Ride Plus - Aus- und Einbau der Laufräder bei Pedelecs mit Vorderradmotor

71
DEUTSCH
wartung
8.NehmenSiedieKettevomKettenrad.
9. Nehmen Sie das Rad ab.
• Einbau des Hinterrades
1. Stellen Sie sicher, dass das System ausgeschaltet ist.
2. Bikes mit Rollenbremse: Stellen Sie sicher, dass das Distanzstück zur Zentrierung der Rollenbremse
auf der Nabe korrekt platziert ist.
3. Achten Sie darauf, dass die Abflachung an der linken
Seite der Achse so ausgerichtet ist, dass sie ins linke
Ausfallende passt.

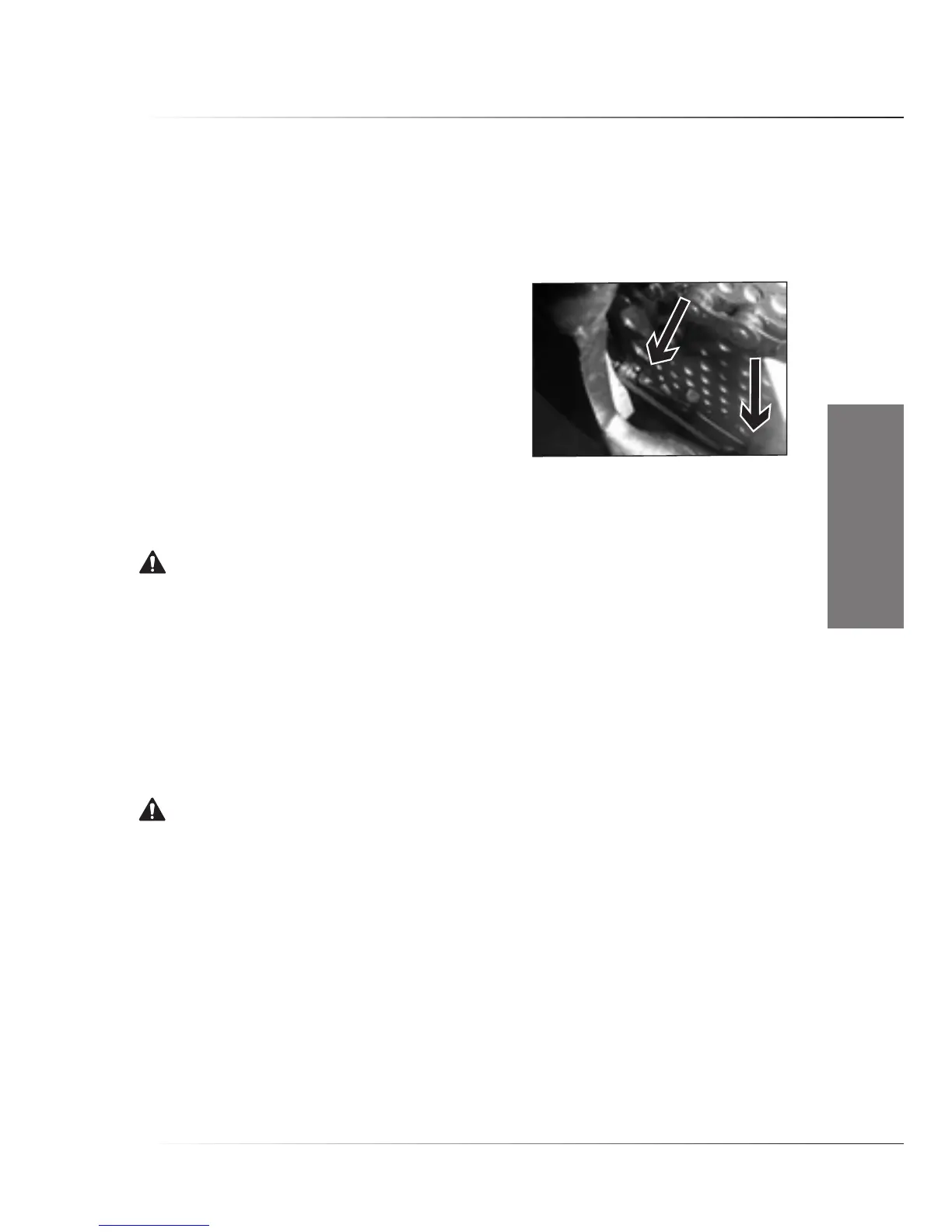

4. Stellen Sie sicher, dass die Nut an der Hinterachse nach
obenzeigt(12-Uhr-Position).LegenSiedieKetteauf
daskleinsteKettenblattundschiebenSiedasHinterrad
in die Ausfallenden. Stellen Sie sicher, dass die Achse
auf beiden Seiten bis zum Anschlag in den Ausfallenden
sitzt.
5. ZiehenSiedieRadmutternanderHinterachse
gleichmäßig mit 40 Nm an. Anderenfalls wird das
System unter Umständen nicht korrekt funktionieren. Wenn Sie keinen Drehmomentschlüssel
haben, können Sie einen normalen Schraubenschlüssel verwenden, lassen Sie das
Anzugsmoment jedoch so bald wie möglich durch Ihren Fachhändler überprüfen.
Warnung. Bei Pedelecs ohne Kettenschaltung darf die Kette nicht zu straff gespannt sein (gemessen
am straffsten Punkt der Kette), da sonst das System nicht ordnungsgemäß arbeitet und Sie die Kontrolle
über das Pedelec verlieren können. Stellen Sie die Kettenspannung so ein, dass die Kette an der Stelle mit
der höchsten Kettenspannung bei Belastung mit ca. 1 Newton (entspricht ca. 100 g) 10-20 mm auf- bzw.
abwärts bewegt werden kann.
6. Schließen Sie die hintere Bremse wieder an.
Bikes mit Rollenbremse: Stellen Sie sicher, dass die Schraube des Bremsarms fest angezogen ist.
7. SchließenSiedieMotorsteckerwiederan.
8. SchaltenSiedasSystemein.
9. Machen Sie eine Probefahrt, um sicherzustellen, dass das System funktioniert.
10. Prüfen Sie die Funktion der hinteren Bremse.
Gefahr! Schalten Sie das System aus, bevor Sie die Steckverbinder des Motors lösen oder anschließen.
Anderenfalls kann es zu einer starken Funkenbildung kommen, und Sie könnten einen Stromschlag erleiden.
•Aus- und Einbau des Vorderrades
ZumAus-undEinbaudesVorderradesmüssenSiekeinespeziellenAnweisungenbeachten.
5.3 Aus- und Einbau der Laufräder bei Pedelecs mit Vorderradmotor
•Ausbau des Vorderrades
1. Stellen Sie sicher, dass das System ausgeschaltet ist.
2. Nehmen Sie den Akku aus seiner Dockingstation.
3.ZiehenSiedieSteckverbinderdesMotorsanderrechtenSeitederNabeheraus.Vergewissern
Siesich,dassbeideKabelausgestecktsind.
4. Hängen Sie die vordere Bremse aus:
 -V-Bremsen,Magura-Bremsen:Vorderbremselösen.
- Rollenbremsen: Bremszug und Zugwiderlager abnehmen.
5. LösenundentfernenSiedieAchsmutternundUnterlegscheiben.
6. Heben Sie das Bike an, sodass sich das Rad in den Ausfallenden lockert und abgenommen werden kann.
Achten Sie darauf, die beiden Drehmomentsperren nicht zu verlieren.
