Unic Tango - 24 V Electr. Diagram 1 Unit TANGO DUO Coin Device Prog V115

FR8025
MOTOREDUCTEUR PLATEAU
TURN-TABLE MOTOREDUCER
MOTOREDUCTEUR PISTON GAUCHE
LEFT PISTON MOTOREDUCTEUR
Picot 1
Picot 2
Picot 3
Picot 4
CN10
CN8
EV KG EV RE EV NK EV DC EV SE EV SV
CN 18
~
24v~ 24v~ 24v~ 24v~ 24v~ 24v~
Picot 1
Picot 2
Picot 3
Picot 4
Picot 5
Picot 8
ELECTROVANNE
CAFE GAUCHE
LEFT COFFEE
ELECTROVALVE
EV REMPLISSAGE
CHAUDIERE
BOILER FILLING EV
EV NETTOYAGE
GROUPES
UNIT CLEANING EV
EV EAU CHAUDE
HOT WATER EV
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
Picot 1
CN22
FR8002
CN33
Picot 1
Picot 2
FR8050
FR8015
EV VAPEUR
STEAM EV
06/06

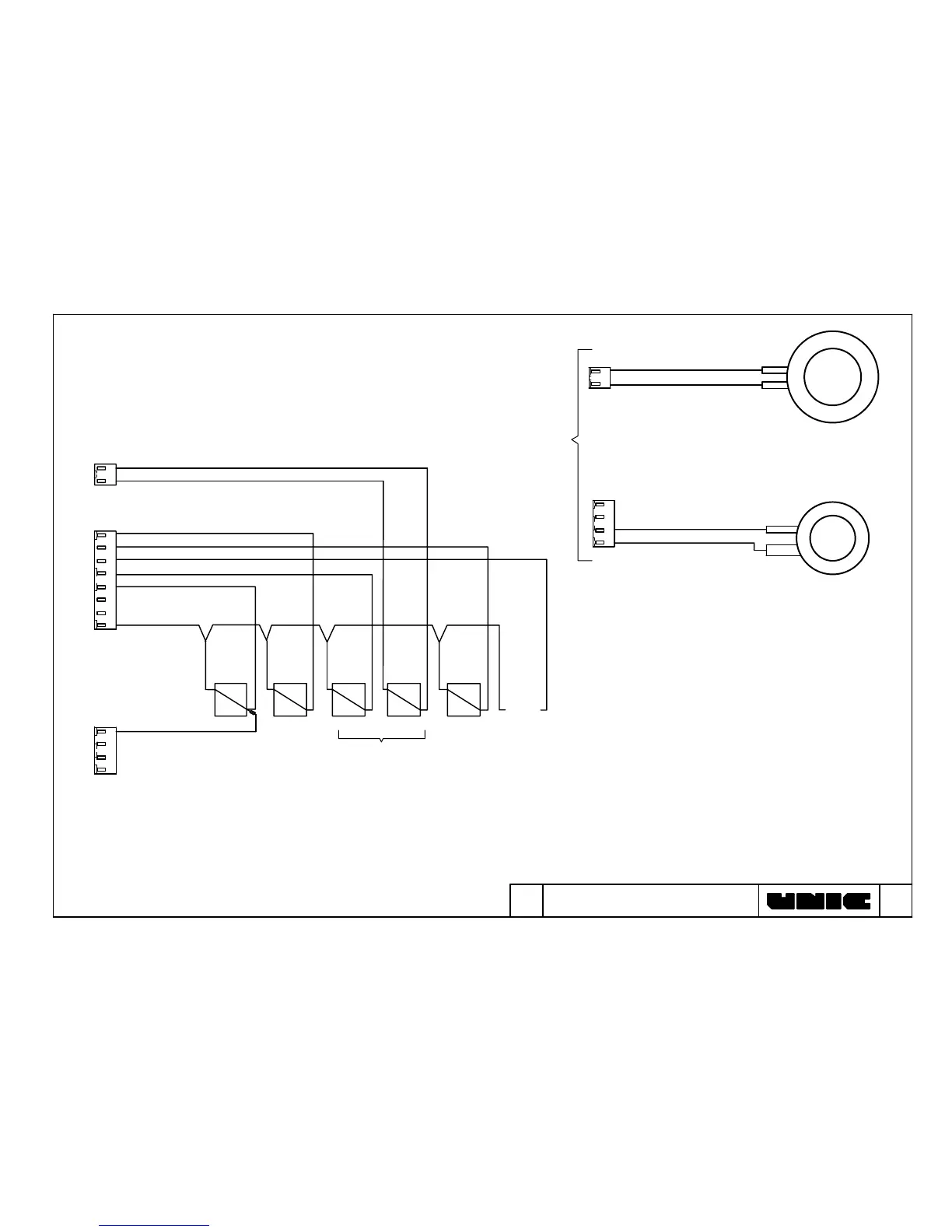

SCHEMA ELECTRIQUE 24V MONNAYEUR TANGO DUO 1GR PROG V115
24V ELECTRIC. DIAGRAM 1 UNIT TANGO DUO COIN DEVICE PROG V115
I-13
