Montage 4
0020288451_00 electronicVED Installatiehandleiding 125
Symbool Betekenis
Barcode met serie-
nummer,
Het 7e tot 16e cijfer
vormen het artikel-
nummer
3.4 CE-markering
Met de CE-markering wordt aangegeven
dat de producten conform de conformi-
teitsverklaring aan de fundamentele eisen
van de desbetreffende richtlijnen voldoen:.
De conformiteitsverklaring kan bij de fabri-
kant geraadpleegd worden.
4 Montage
4.1 Leveringsomvang controleren
Aantal Omschrijving
1 Product
1
Gebruiksaanwijzing en installa-
tiehandleiding
1
Zak met bevestigingsmateriaal
(2 schroeven, 2 pluggen, 3 af-
dichtingen, 1 speciale bevesti-
gingsschroef)
1 Koudwateraansluitstuk G 1/2"
met koudwaterstopkraan van
de inlaatcombinatie
1 Warmwateraansluitstuk G 1/2″
2 Dubbele nippel
1 Doorstroombegrenzer 12 l/min
1 Zeef voor de koudwateringang
1 Montageplaat
1 Montagesjabloon
4.2 Kies de opstelplaats
▶ Monteer het product zo mogelijk in de
buurt van de tappunten, die het meest
worden gebruikt.
Aanwijzing
Het product mag ook boven
badkuipen of in de douche wor-
den gemonteerd.

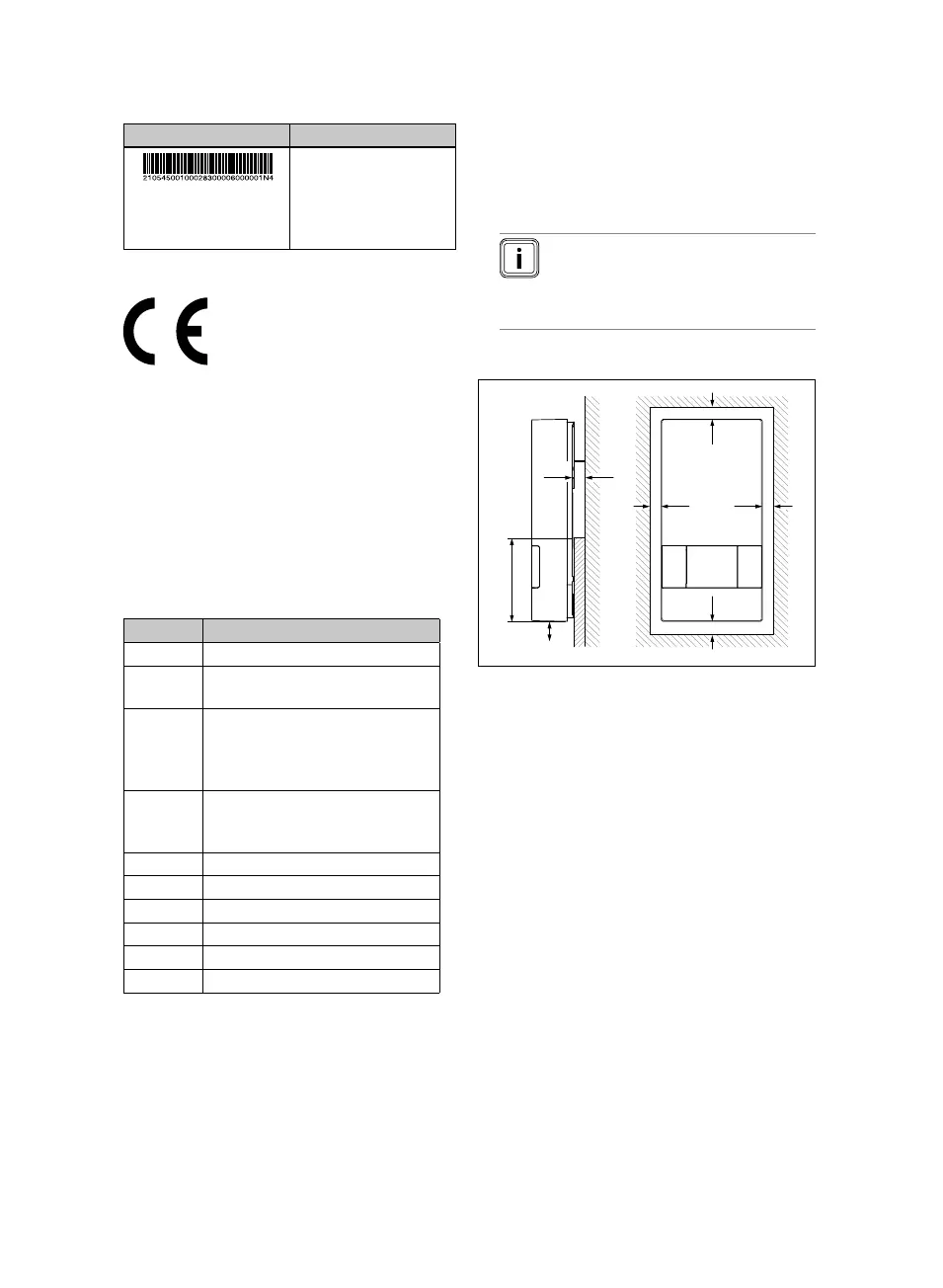

4.3 Montageafstanden
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
D ≥ 130 mm
E ≤ 22 mm
Het bevestigingsvlak van het product aan
de wand moet binnen het onderste bereik
van het product (D) vlak zijn.
