6 Inbetriebnahme
18 Installationsanleitung electronicVED 0020288451_00
1
5. Drücken Sie den Sicherheitsschal-
ter (1).

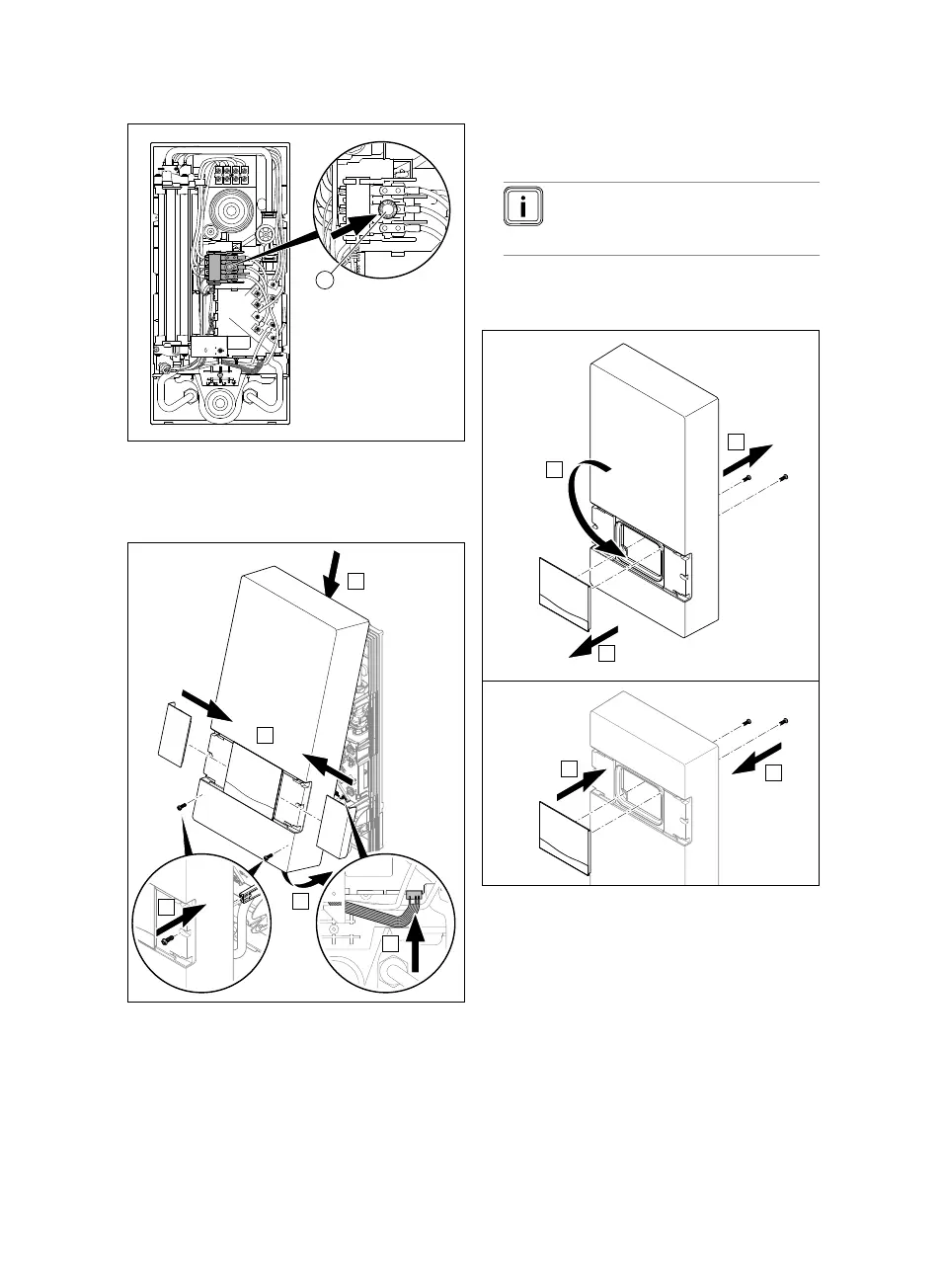

6.2 Produktverkleidung anbringen
E
C
A
D
X9
B
Wenn das Kabel für den Temperaturwäh-
ler nicht auf die Elektronik gesteckt ist,
dann kann die Elektronik die Leistung nicht
regulieren. Die Auslauftemperatur beträgt
30 °C.
▶ Bringen Sie die Produktverkleidung an
wie dargestellt.
Hinweis
Prüfen Sie, ob die Produktver-
kleidung korrekt montiert ist.
6.3 Produktverkleidung um 180°
gedreht anbringen
B
D
E
A
C
180°
▶ Demontieren Sie das Bedienfeld von
der Produktverkleidung.
▶ Drehen Sie die Produktverkleidung um
180 °.
▶ Montieren Sie das Bedienfeld in die
Produktverkleidung.
▶ Bringen Sie die Produktverkleidung an.
(→ Seite 18)
