Namestitev 5
0020288451_00 electronicVED Navodila za namestitev 151
▶ Preprečite mehanske nape-
tosti na priključnih ceveh!
3. Vstavite oba dvojna nastavka (2) in (6)
ter ju privijte s priključkoma v steni (1)
in (7).
4. Vstavite tesnili (3) v prekrivni matici pri-
ključka za hladno vodo (4) in priključka
za toplo vodo (5).
5. Privijte priključek za hladno vodo (4)
z dvojnim nastavkom (2) priključka za
hladno vodo v steni (1).
6. Privijte priključek za toplo vodo (5) z
dvojnim nastavkom (6) priključka za
toplo vodo v steni (7).
7. Vstavite tesnilo v prekrivno matico
priključka za toplo vodo na strani na-
prave.
Previdnost!
Nevarnost poškodb zaradi
zamašenih cevi, do katerih
pride zaradi tujkov v vodi.
Izdelek brez sita v dovodu hla-
dne vode ne sme delovati.
▶ Če nameščate priključek
hladne vode, v dovod hladne
vode namestite priloženi
filter.
8. Privijte priključke naprave s priključki
hladne in tople vode.
9. Spodnji del okvira izdelka poklopite, da
se zaskoči.

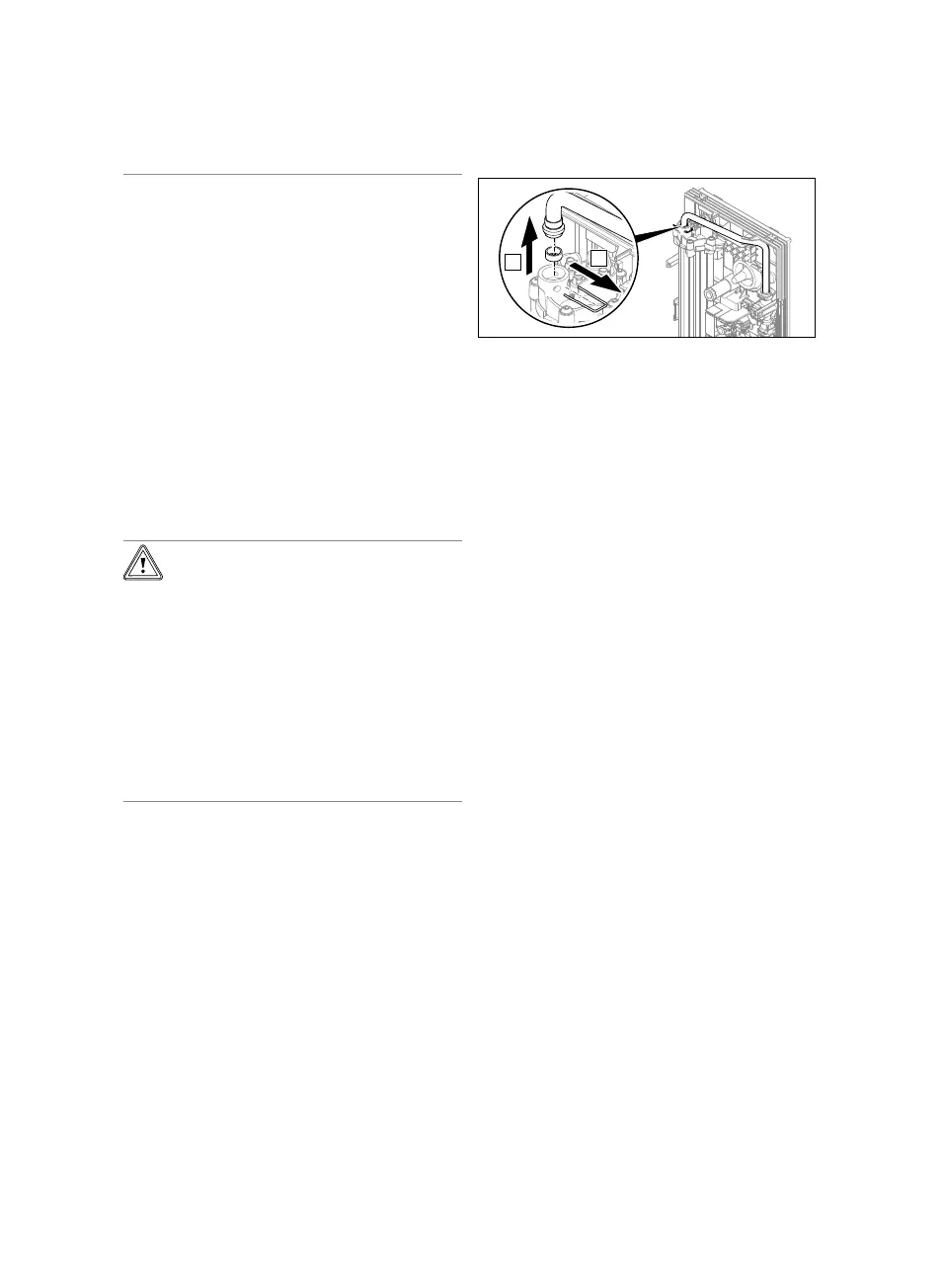

5.2 Namestitev omejevalnika
pretoka 12l /min (opcijsko)
A
B
▶ Namestite omejevalnik pretoka, kot je
prikazano.
5.3 Priključitev izdelka na električno
napetost
1. Pri namestitvi električnih napeljav upo-
števajte podatke na tipski tablici.
2. Izpolnite naslednje zahteve:
– Izdelek je treba namestiti s trdnim
priključkom.
– Trdni priključek mora biti mogoče na
mestu namestitve izklopiti iz vseh
polov z najmanj 3 mm razdaljo med
kontakti (npr. z zaščitnim stikalom
napeljave).
– Izdelek je treba priključiti na zaščitni
vodnik.
– Če uporabljate spodnjo kabelsko
uvodnico, je tovarniško zgoraj name-
ščeno sponko omrežnega priključka
mogoče prestaviti v spodnji del.
