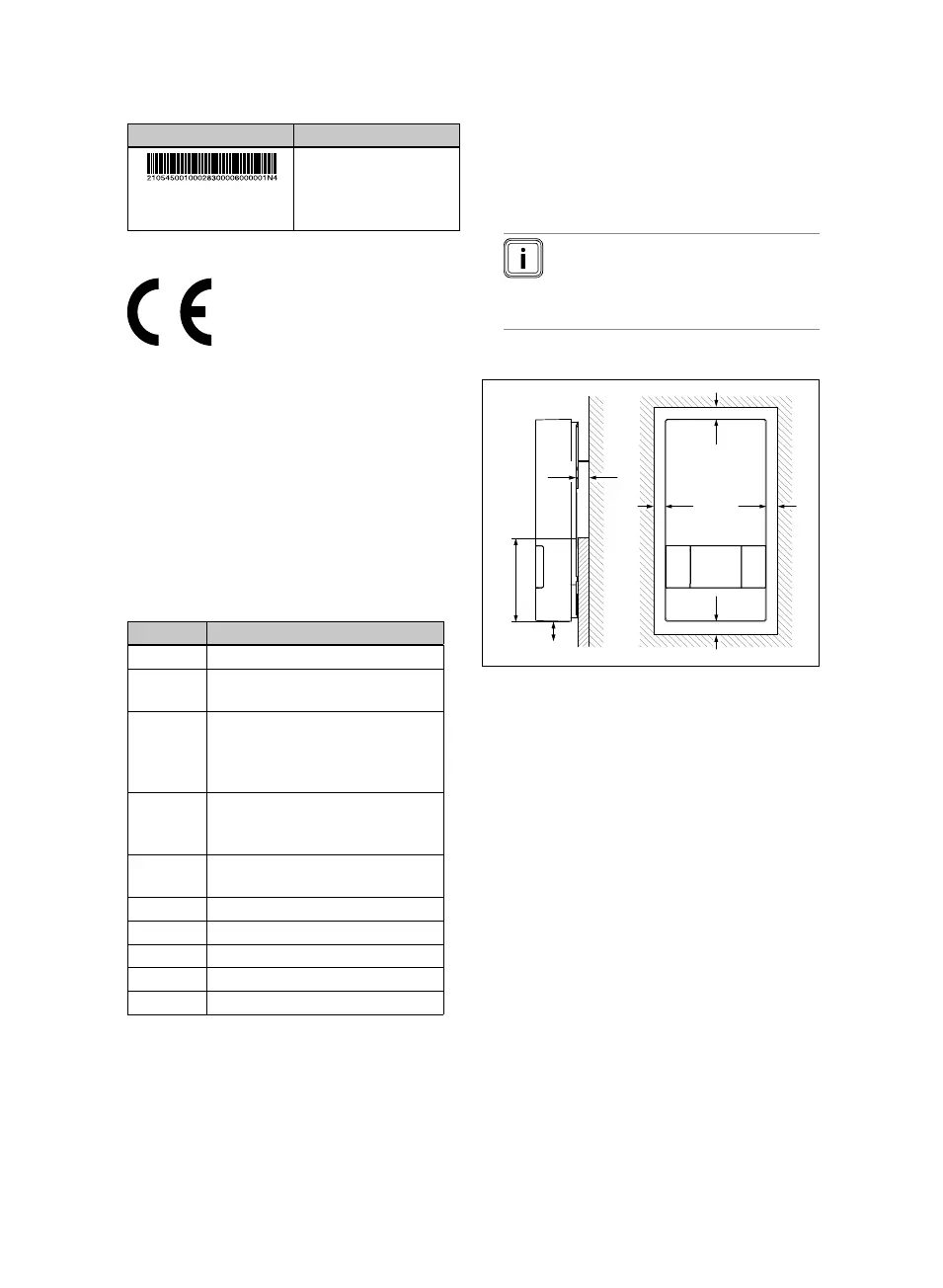

4 Montage
12 Installationsanleitung electronicVED 0020288451_00
Symbol Bedeutung
Bar-Code mit Serial-
nummer,
7. bis 16. Ziffer bilden
die Artikelnummer
3.4 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumen-
tiert, dass die Produkte gemäß der Konfor-
mitätserklärung die grundlegenden Anfor-
derungen der einschlägigen Richtlinien er-
füllen.
Die Konformitätserklärung kann beim Her-
steller eingesehen werden.
4 Montage
4.1 Lieferumfang prüfen
Anzahl Bezeichnung
1 Produkt
1
Betriebs- und Installationsanlei-
tung
1
Beutel mit Befestigungsma-
terial (2 Schrauben, 2 Dübel,
3 Dichtungen, 1 Spezial-Befes-
tigungsschraube)
1 Kaltwasseranschlussstück
G 1/2″mit Kaltwasser-Absperr-
ventil
1 Warmwasseranschlussstück
G 1/2″
2 Doppelnippel
1 Durchflussbegrenzer 12 l/min
1 Sieb für den Kaltwassereingang
1 Montageplatte
1 Montageschablone
4.2 Installationsort wählen
▶ Montieren Sie das Produkt möglichst
in der Nähe der Zapfstellen, die am
häufigsten verwendet werden.
Hinweis
Das Produkt darf auch über Ba-
dewannen oder im Duschbe-
reich montiert werden.
4.3 Montageabstände
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
D ≥ 130 mm
E ≤ 22 mm
Die Auflagefläche des Produkts an der
Wand muss im unteren Bereich des Pro-
dukts (D) eben sein.
