Montaža 4
0020288451_00 electronicVED Upute za instaliranje 79
3.4 CE oznaka
CE oznakom se dokazuje da proizvodi
sukladno izjavi o sukladnosti ispunjavaju
osnovne zahtjeve odgovarajućih direktiva.
Uvid u izjavu o sukladnosti moguće je do-
biti kod proizvođača.
4 Montaža
4.1 Provjera opsega isporuke
Broj Naziv
1 Proizvod
1
Upute za rukovanje i instalira-
nje
1
Vrećica s materijalom za pričvr-
šćivanje (2 vijka, 2 tiple, 3 br-
tve, 1 posebni vijak za pričvr-
šćivanje)
1 Priključni komad za hladnu
vodu G 1/2″s ventilom za
zatvaranje hladne vode
1 Priključni komad za toplu vodu
G 1/2″
2 Dupla spojnica
1 Ograničivač protoka 12 l/min
1 Sito za ulaz hladne vode
1 Montažna ploča
1 Montažni predložak
4.2 Odabir mjesta ugradnje
▶ Montirajte proizvod što je moguće bliže
ispusnom mjestu koju se najčešće kori-
sti.
Napomena
Proizvod se smije montirati i
iznad kade ili u području tuša.

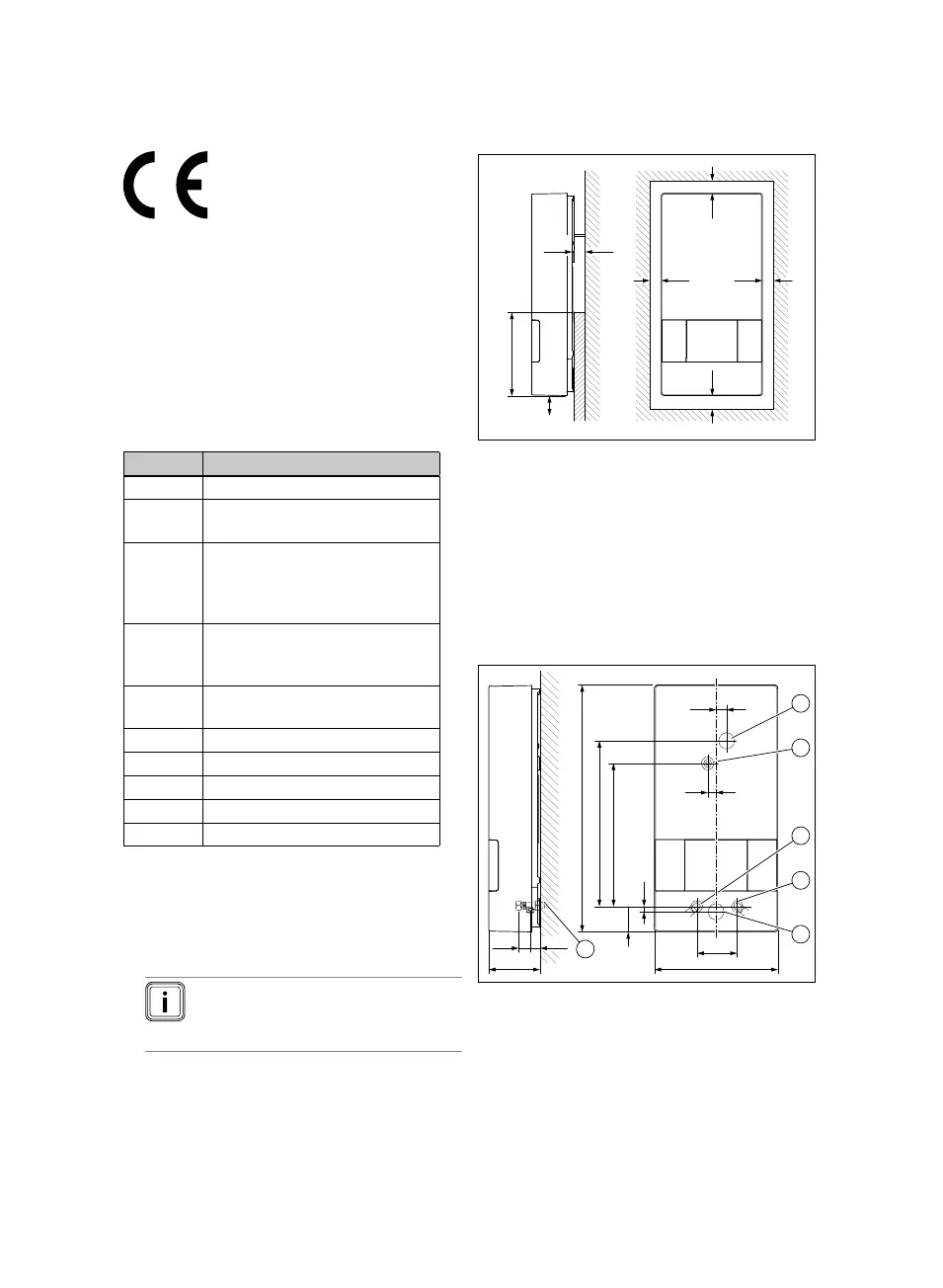

4.3 Montažni razmaci
C
D
E
A
C
BB
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
D ≥ 130 mm
E ≤ 22 mm
Kontaktna površina proizvoda na zidu u
donjem području proizvoda (D) mora biti
ravna.
4.4 Montaža proizvoda na zid
4.4.1 Dimenzije
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Kabelska pro-
vodnica, gore
2 Centralno pričvr-
šćivanje
3 Priključak tople
vode 1/2″
4 Priključak hladne
vode G 1/2″
5 Kabelska pro-
vodnica, dolje
6 Vanjski navoj
G 1/2″
