4 Montaža
80 Upute za instaliranje electronicVED 0020288451_00

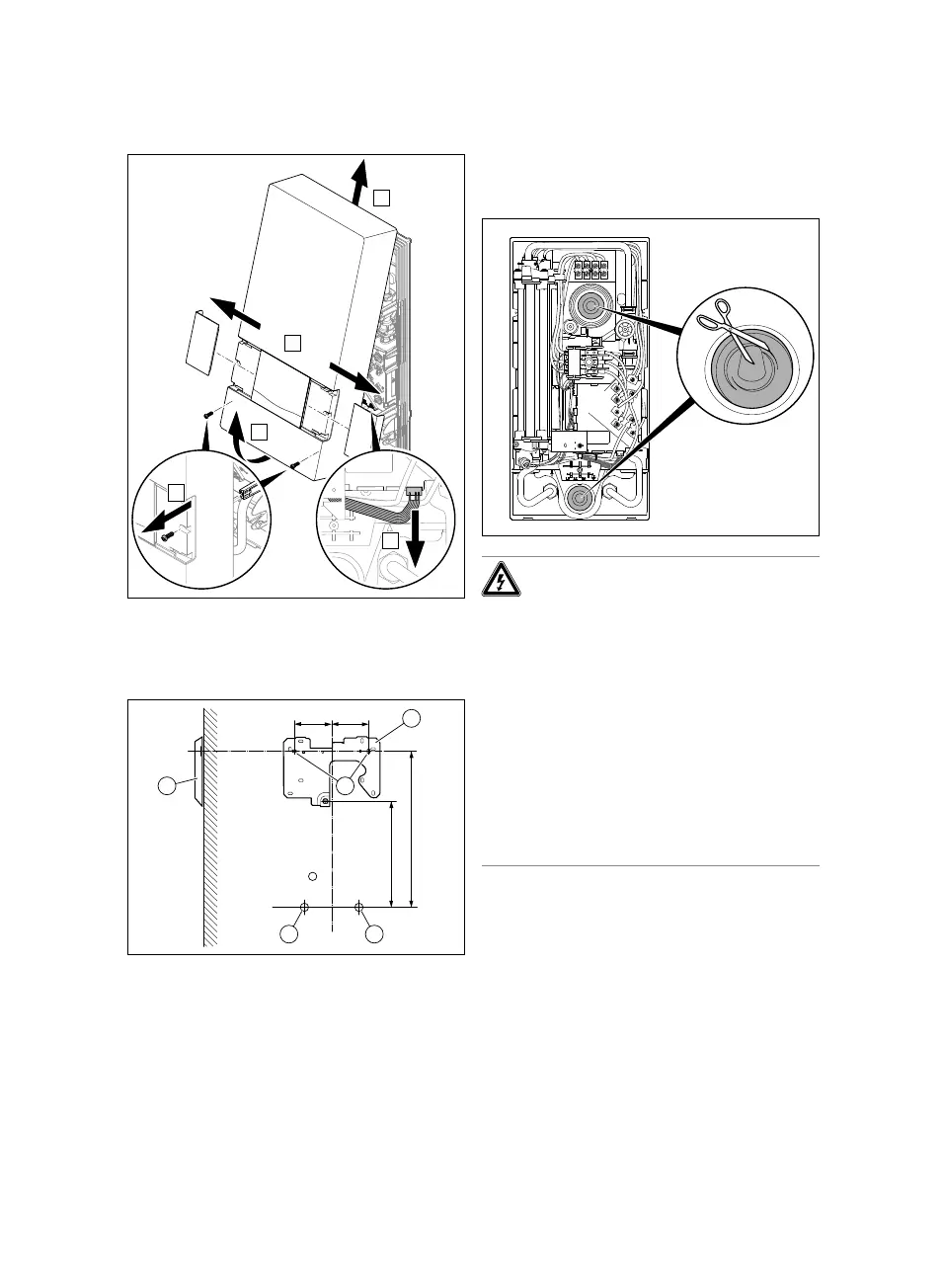

4.4.2 Skidanje oplate proizvoda
▶ Demontirajte oplatu proizvoda kako je
prikazano.
4.4.3 Montaža proizvoda
1 Montažna ploča
2 Pričvrsne točke
3 Priključak za
hladnu vodu
4 Priključak za to-
plu vodu
1. Uzmite u ruku montažni spojni predlo-
žak i označite pričvrsne točke (2) na
zidu.
– Centriranje proizvoda: okomito na
zid
2. Pričvrstite montažnu ploču (1) pomoću
tipli i vijaka na pričvrsne točke.
Opasnost!
Opasnost od strujnog udara
zbog prodiranja vode
Kabelska provodnica sprječava
prodiranje vode u proizvod duž
mrežnog priključnog kabela.
▶ Nemojte do kraja odrezati
kabelsku provodnicu.
▶ Vrhove kabelske provodnice
odrežite tako da uložak čvr-
sto obloži mrežni priključni
kabel.
3. Ovisno o duljini mrežnog priključnog
kabela odrežite gore ili dolje kabelsku
provodnicu.
4. Provedite kabel kroz kabelsku provod-
nicu u unutrašnjost proizvoda.
