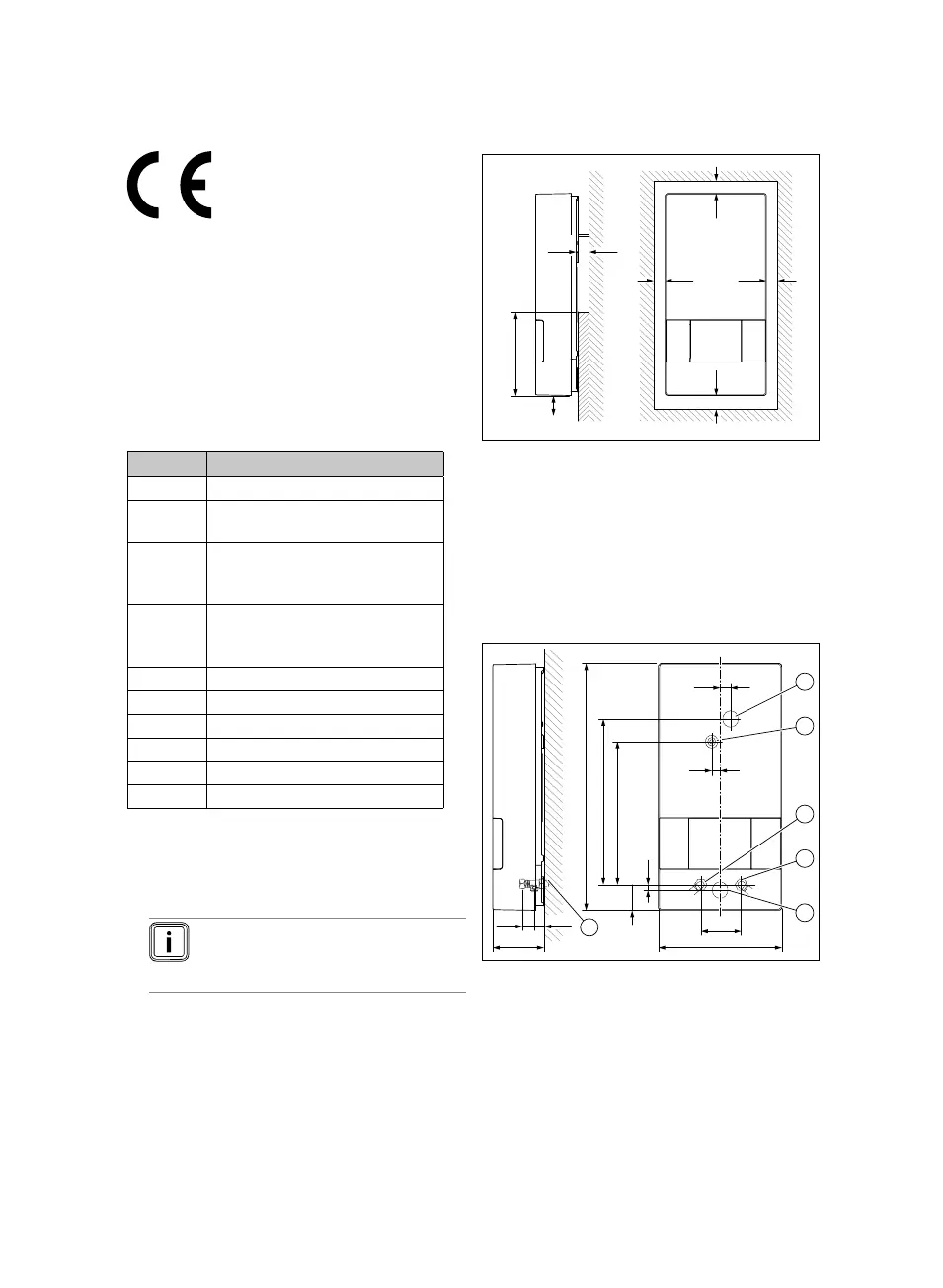

4 Montaža
148 Navodila za namestitev electronicVED 0020288451_00
3.4 Oznaka CE
Oznaka CE potrjuje, da izdelki izpolnju-
jejo osnovne zahteve veljavnih direktiv v
skladu z izjavo o skladnosti.
Izjavo o skladnosti si lahko ogledate pri
proizvajalcu.
4 Montaža
4.1 Preverjanje obsega dobave
Število
Oznaka
1 Izdelek
1
Navodila za uporabo in name-
stitev
1
Vrečka s pritrdilnim materialom
(2 vijaka, 2 vložka, 3 tesnila,
1 poseben pritrdilni vijak)
1 Priključek za hladno vodo
G 1/2" z zapornim ventilom za
hladno vodo
1 Priključek za toplo vodo G 1/2"
2 Dvojni nastavek
1 Omejevalnik pretoka 12 l/min
1 Sito za dovod hladne vode
1 Montažna plošča
1 Montažna šablona
4.2 Izbira mesta namestitve
▶ Izdelek namestite čim bliže točilnim
mestom, ki se najpogosteje uporabljajo.
Navodilo
Izdelek je mogoče namestiti tudi
nad kadmi ali v območju prhe.
4.3 Razdalje pri montaži
C
D
E
A
C
BB
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
D ≥ 130 mm
E ≤ 22 mm
Naležna površina izdelka na steni mora biti
v spodnjem območju izdelka (D) ravna.
4.4 Montaža izdelka na steno
4.4.1 Mere
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Kabelska uvo-
dnica zgoraj
2 Osrednja pritrdi-
tev
3 Priključek tople
vode G 1/2″
4 Priključek hladne
vode G 1/2″
5 Kabelska uvo-
dnica spodaj
6 Zunanji navoj
G 1/2″
