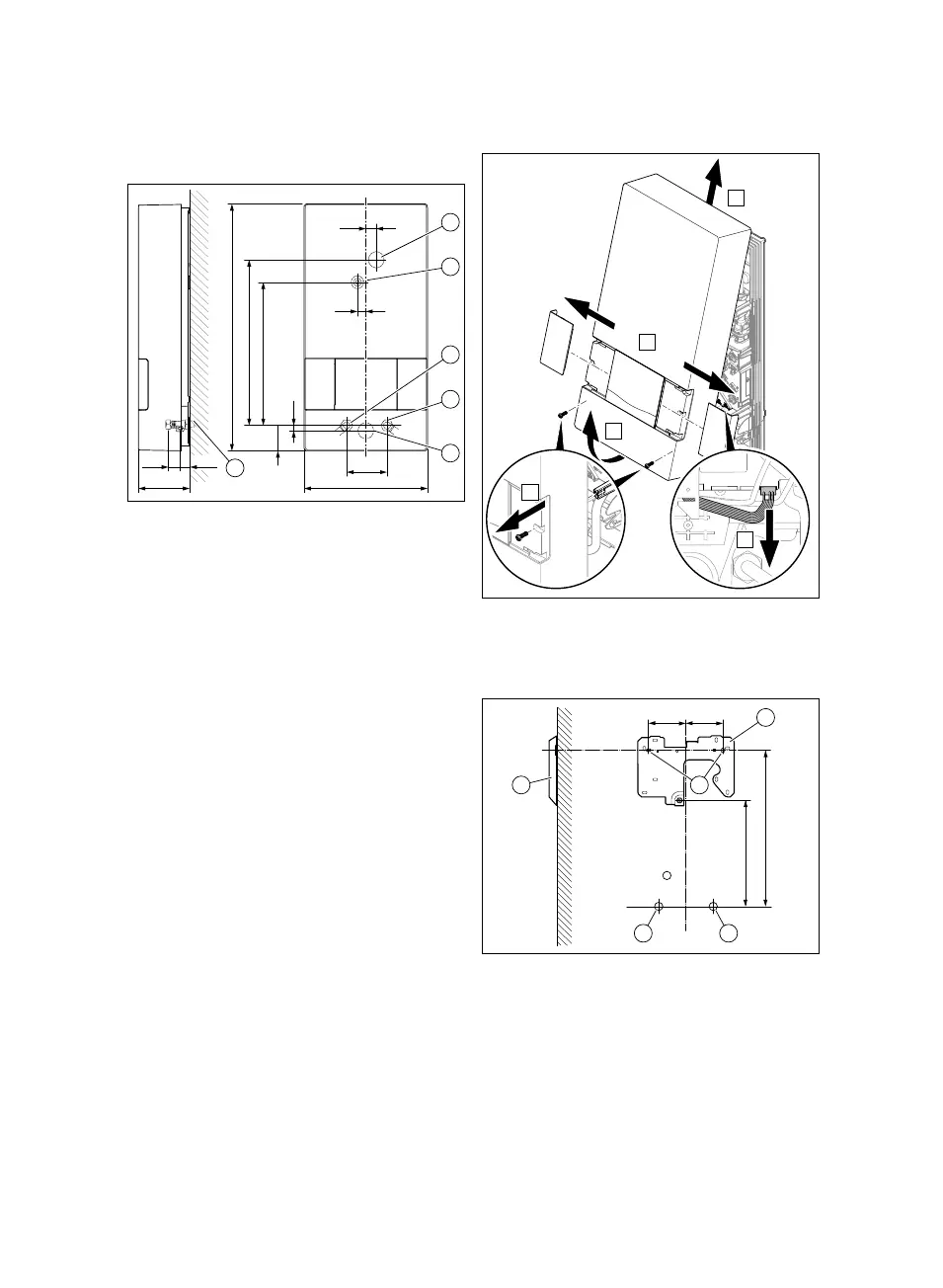

4.4 Product aan de muur monteren
4.4.1 Afmetingen
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Kabeldoorvoer
boven
2 Centrale bevesti-
ging
3 Warmwateraan-
sluiting G 1/2″
4 Koudwateraan-
sluiting G 1/2″
5 Kabeldoorvoer
onder
6 Buitendraad
G 1/2″
4.4.2 Productmantel afnemen
A
C
B
X9
D
E
▶ Demonteer de productmantel zoals
getoond.
4.4.3 Product monteren
390
277
8585
1
34
1
2
1 Montageplaat
2 Bevestigingspun-
ten
3 Koudwateraan-
sluiting
4 Warmwateraan-
sluiting
1. neem het montagesjabloon in de hand
en teken de bevestigingspunten (2) op
de wand aan.
