5. Appuyez sur l’interrupteur de sécu-
rité (1).
6.2 Placer l'habillage du produit
E
C
A
D
X9
B
Si le câble du sélecteur de température
n'est pas raccordé à l'électronique, dans
ce cas l'électronique ne peut pas réguler la
puissance. La température de sortie est de
30 °C.

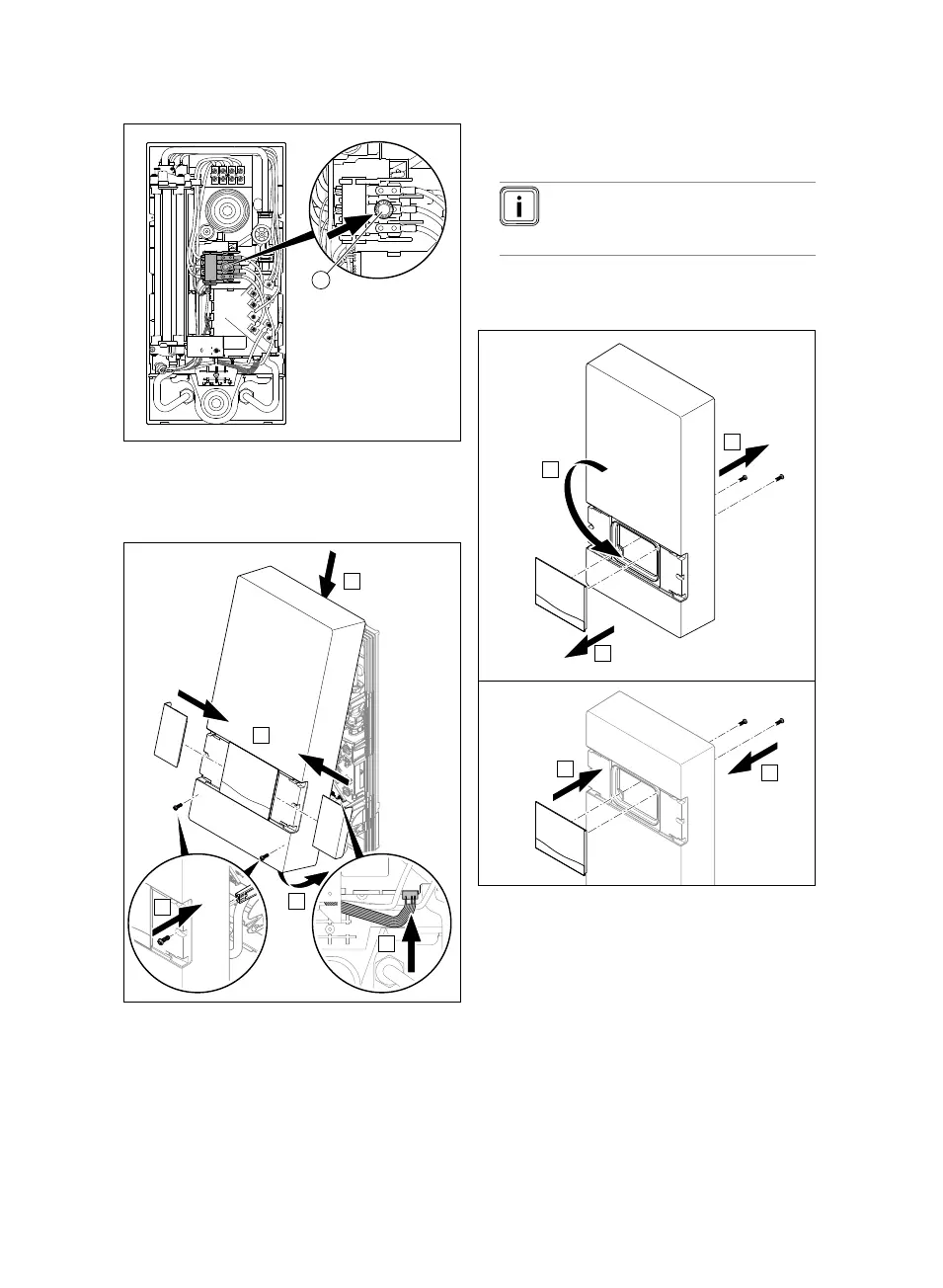

▶ Mettez l’habillage du produit en place
comme illustré.
Remarque
Vérifiez que l’habillage du pro-
duit est correctement monté.
6.3 Mise en place de l’habillage du
produit après rotation de 180°
B
D
E
A
C
180°
▶ Démontez le tableau de commande de
l’habillage du produit.
▶ Tournez l’habillage du produit de 180°.
▶ Montez le tableau de commande sur
l’habillage du produit.
▶ Mettez l’habillage du produit en place.
(→ page 63)
