Inbetriebnahme 6
0020288451_00 electronicVED Installationsanleitung 17

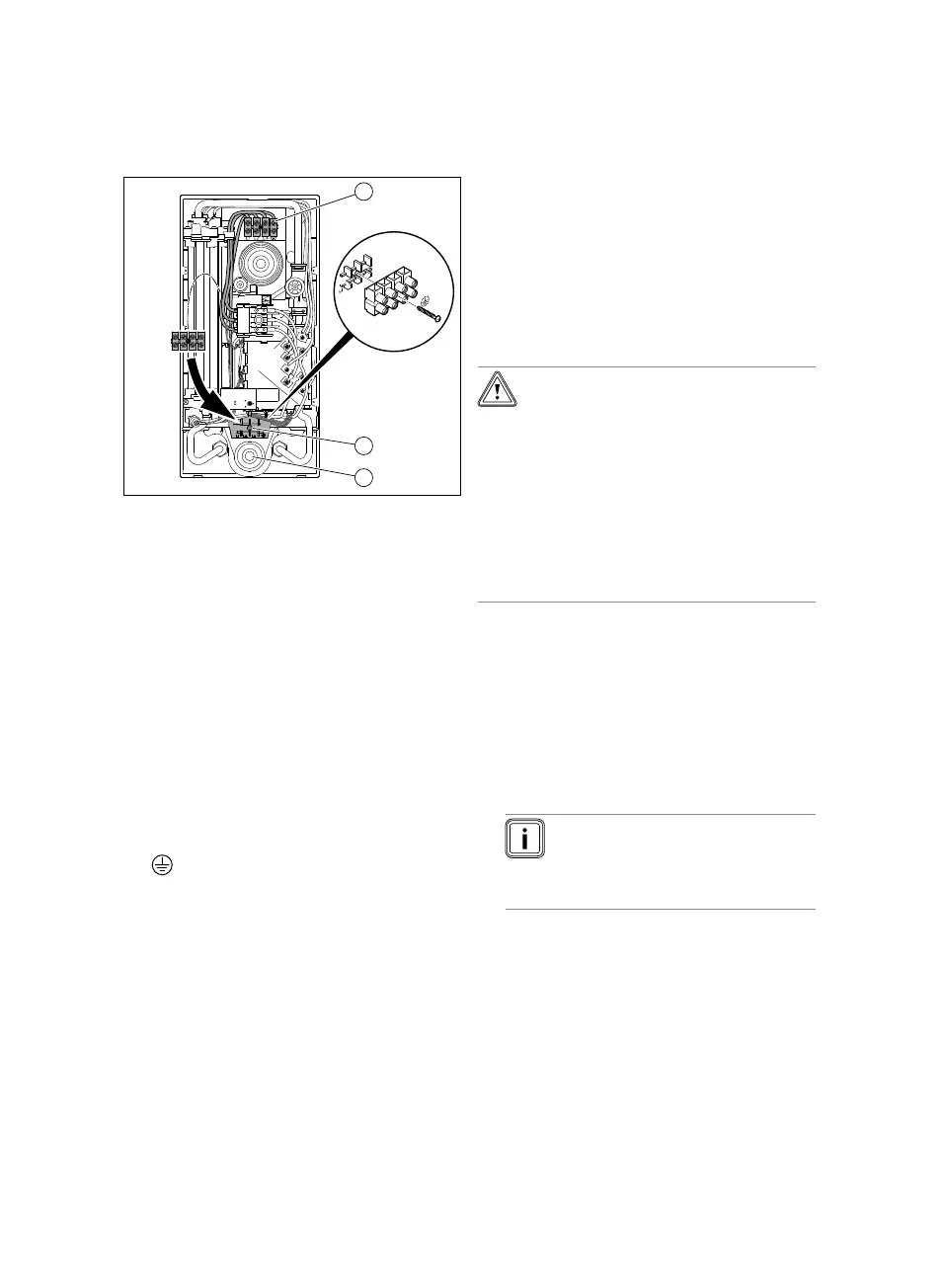

5.3.2 Elektrischen Anschluss unten
durchführen
1. Führen Sie das Anschlusskabel durch
die untere Kabeldurchführung (3).
2. Schrauben Sie die Netzanschluss-
klemme (1) ab.
3. Verlegen Sie die Netzanschluss-
klemme einschließlich der internen
Kabel an die untere Position (2) im
Produkt.
4. Schrauben Sie die Netzanschluss-
klemme an der unteren Position fest.
5. Prüfen Sie, ob die Kabel der Netz-
anschlussklemme korrekt verlegt sind.
6. Schließen Sie die einzelnen Phasen
an L1, L2, und L3 der Netzanschluss-
klemme an.
7. Schließen Sie den Schutzleiter PE an
an.
5.3.3 Optionales Lastabwurfrelais
installieren
Bei Bedarf kann dem Produkt ein handels-
übliches Lastabwurfrelais vorgeschaltet
werden. Das Relais hat die Aufgabe, wäh-
rend der Warmwasserzapfung durch das
Produkt andere Stromverbraucher aus-
zuschalten, damit die Hausinstallation
nicht überlastet wird. Das Lastabwurfre-
lais muss folgende Kriterien erfüllen:
– Anzugsstrom < 15 A
– Dauerstrom > 50 A
▶ Installieren Sie das Lastabwurfrelais in
den Außenleiter L2.
▶ Wenn das Produkt ein Austauschpro-
dukt ist, dann tauschen Sie auch das
Lastabwurfrelais.
6 Inbetriebnahme
6.1 Produkt blasenfrei zapfen
Vorsicht!
Beschädigungsgefahr durch
Trockenbrand der Heizdrähte
Luftpolster in den Rohren kön-
nen bei Inbetriebnahme zu Tro-
ckenbrand der Heizdrähte füh-
ren.
▶ Zapfen Sie das Produkt vor
Inbetriebnahme blasenfrei.
1. Schalten Sie das Produkt spannungs-
frei.
2. Öffnen Sie das Kaltwasser-Absperr-
ventil in der Kaltwasserleitung.
3. Öffnen Sie das Warmwasser-Absperr-
ventil für mindestens einen Minute.
4. Schließen und öffnen Sie mehrfach
das Warmwasser- Zapfventil.
Hinweis
Ein zusätzliches Entlüften im
Normalbetrieb ist nicht mehr
notwendig.
