2 Napomene o dokumentaciji
78 Upute za instaliranje electronicVED 0020288451_00
2 Napomene o dokumentaciji
▶ Obvezno obratite pozornost na sve
upute za uporabu koje su priložene uz
komponente sustava.
▶ Sačuvajte ove upute za rukovanje, kao i
svu važeću dokumentaciju kako biste ih
mogli koristiti i dalje.
Ove upute alternativno su raspoložive kao
PDF dokument na internetskoj stranici
proizvođača, vidi adresu na poleđini.
Ove upute vrijede isključivo za:
Broj artikla proizvoda
VED E 18/8 INT 0010023781
VED E 21/8 INT 0010023782
VED E 24/8 INT 0010023783
VED E 27/8 INT 0010023784
3 Opis proizvoda

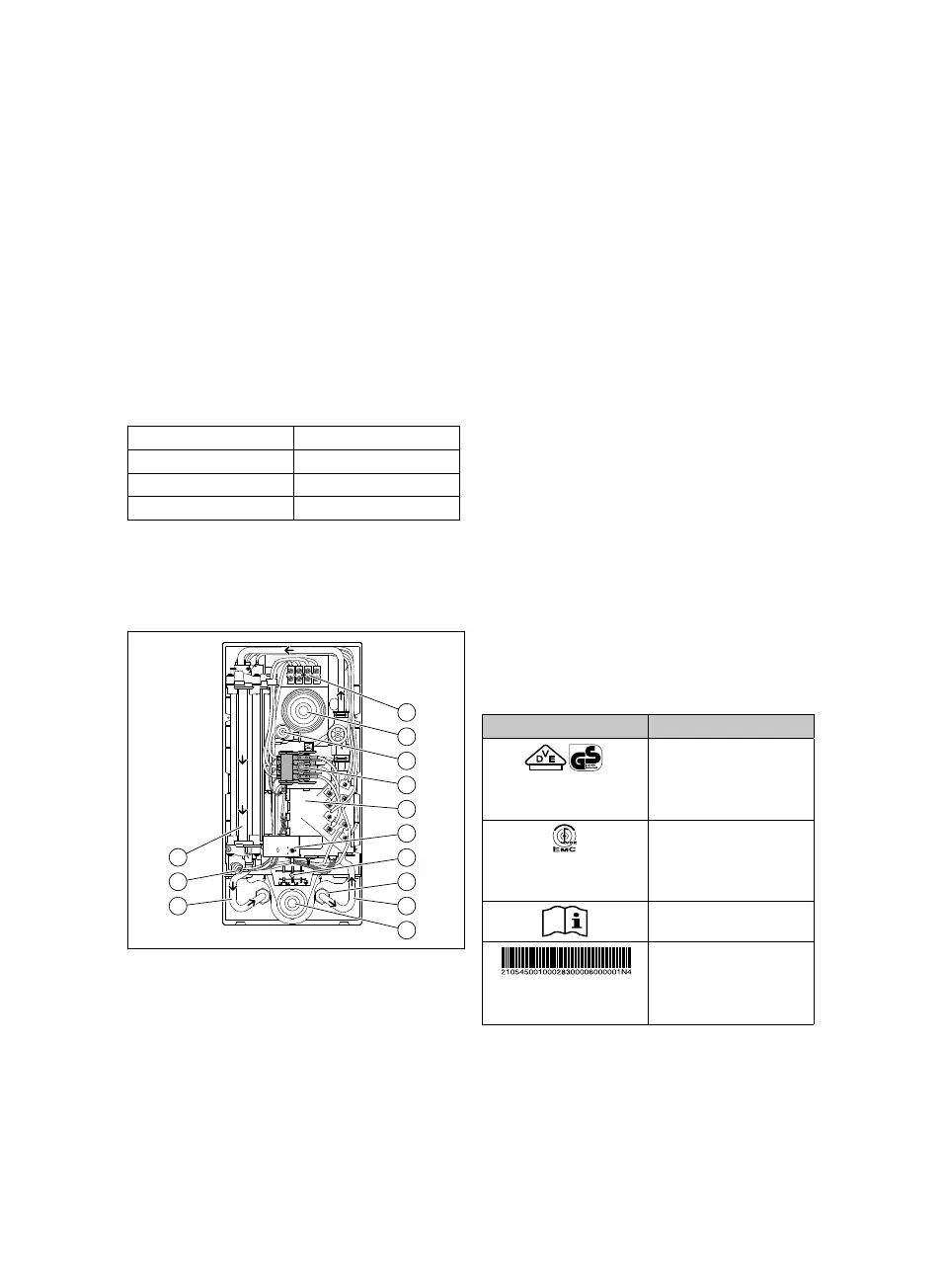

3.1 Konstrukcija
10
9
11
12
13
8
7
6
5
4
3
2
1
1 Mrežna stezaljka
2 Kabelska pro-
vodnica, gore
3 Vreteno za po-
dešavanje
4 Sigurnosna
sklopka
5 Elektronika
6 Birač tempera-
ture (kontinui-
rani)
7 Opcionalno mje-
sto za mrežne
stezaljke, dolje
8 Mrežica
9 Priključak za
hladnu vodu
10 Kabelska pro-
vodnica, dolje
11 Priključak za to-
plu vodu
12 Sigurnosni gra-
ničnik tempera-
ture
13 Blok grijanja
3.2 Funkcija
Proizvod zagrijava pitku vodu na protoč-
nom principu putem neizolirane žice u
bloku grijanja.
Elektronika mjeri temperaturu vode u pri-
ključku hladne vod i volumnu struju. Iz
obije vrijednosti dobiva se električna snaga
koja je potrebna za postizanje potrebne
temperature tople vode. Temperatura se
može biračem temperature kontinuirano
podesiti od 30 °C do 55 °C. Podešena
temperatura prikazuje se prikazom od 7
segmenata.
Temperatura tople vode ovisi o:
– Ulaznoj temperaturi vode
– Količini izlazne vode
– Klasa snage proizvoda
Ako nije postignuta podešena temperatura
tople vode, smanjite količini vode.
3.3 Podaci na tipskoj pločici
Simbol Značenje
VDE-GS-oznaka po-
tvrđuje sukladnost s
normom i potvrđuje
ispitanu sigurnost.
Simbol sukladnosti s
normom za elektro-
magnetsku kompati-
bilnost
Pročitajte sve upute.
Bar kôd sa serijskim
brojem,
7. do 16. znamenka
čine broj artikla
