4 Montage
58 Notice d’installation electronicVED 0020288451_00

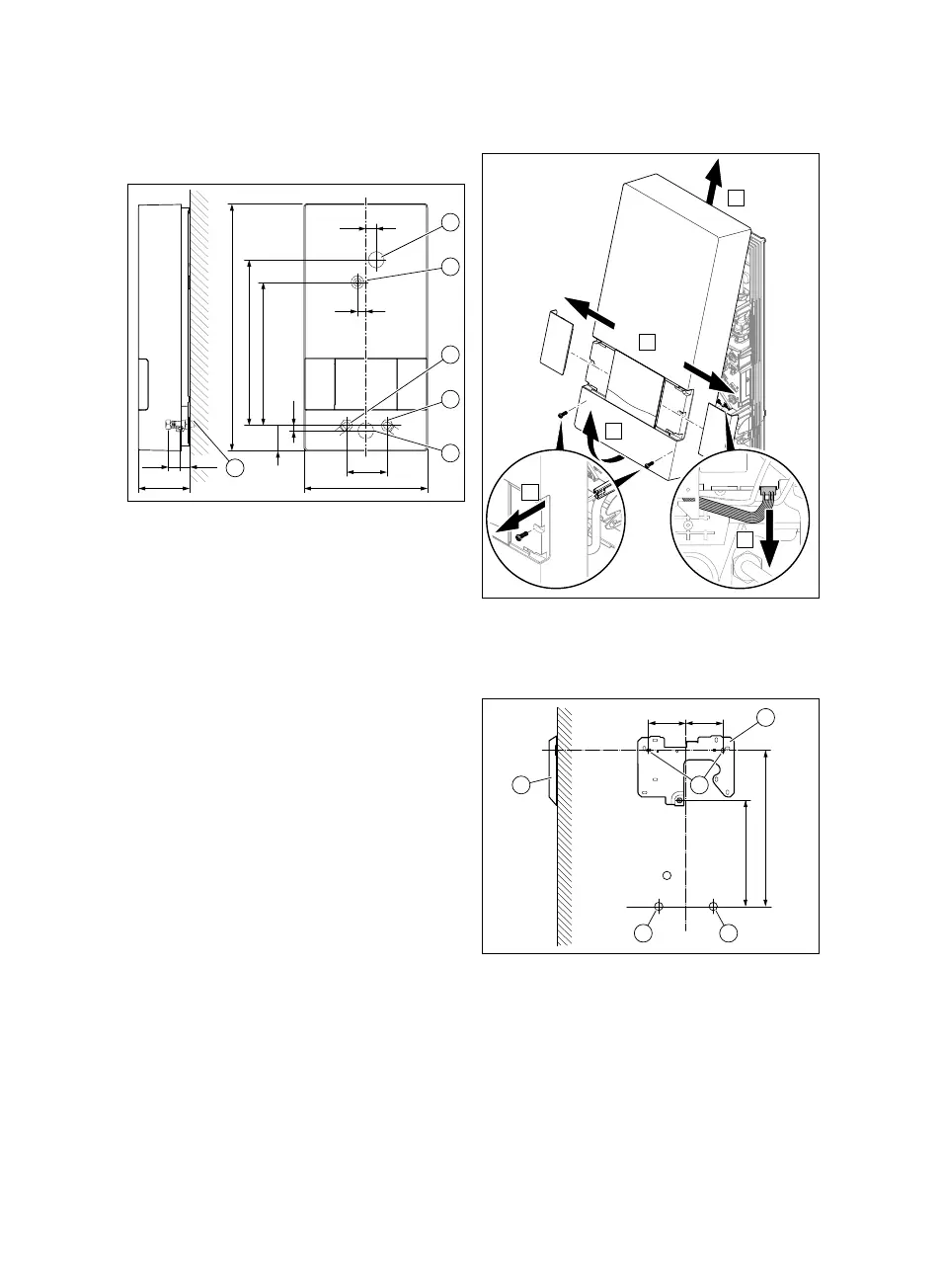

4.4 Montage du produit sur le mur
4.4.1 Dimensions
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Gaine de câble
supérieure
2 Fixation centrale
3 Raccord d’eau
chaude G 1/2″
4 Raccord d’eau
froide G 1/2″
5 Gaine de câble
inférieure
6 Filetage G 1/2″
4.4.2 Retirez l'habillage du produit
A
C
B
X9
D
E
▶ Démontez l’habillage du produit comme
illustré.
4.4.3 Montage du produit
390
277
8585
1
34
1
2
1 Plaque de mon-
tage
2 Points de fixation
3 Raccord d’eau
froide
4 Raccord d’eau
chaude
1. Prenez le gabarit de montage en main
et tracez les points de fixation (2) sur le
mur.
