4 Montimi
170 Udhëzuesi i instalimit electronicVED 0020288451_00

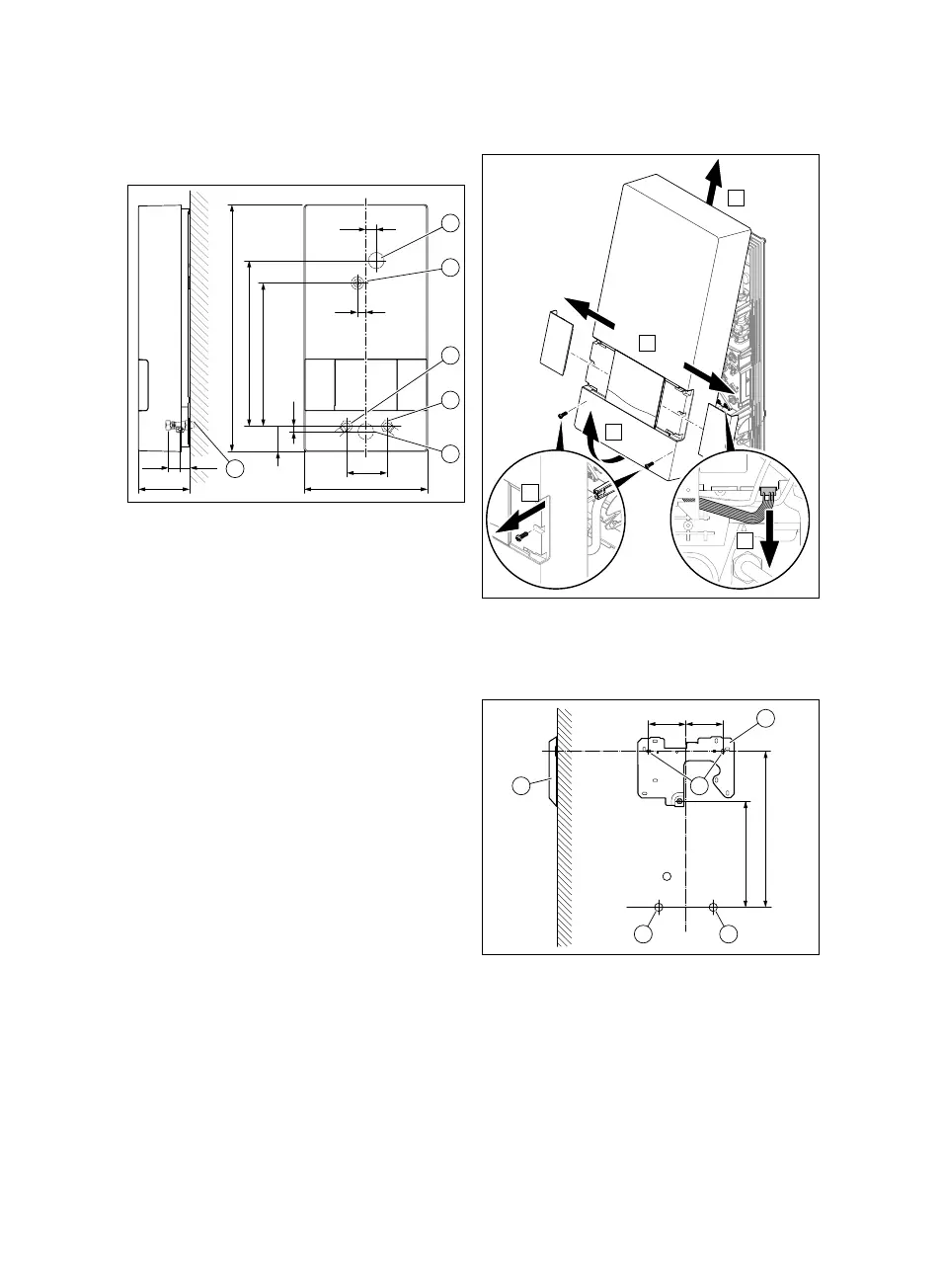

4.4 Montoni produktin në mur
4.4.1 Përmasat
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Kanali i kabllove
lart
2 Shtrëngimi
qendror
3 Lidhja e ujit të
ngrohtë G 1/2"
4 Lidhja e ujit të
ftohtë G 1/2″
5 Kanali i kabllove
poshtë
6 Filetot e jashtme
G 1/2″
4.4.2 Hiqni veshjen e produktit
A
C
B
X9
D
E
▶ Çmontoni veshjen e produktit siç
paraqitet në figurë.
4.4.3 Montoni produktin
390
277
8585
1
34
1
2
1 Pllaka e montimit
2 Pikat e
shtrëngimit
3 Lidhja e ujit të
ftohtë
4 Lidhja e ujit të
ngrohtë
1. Merrni në dorë shabllonin e montimit
dhe shënoni pikat e shtrëngimit (2) në
mur.
