Kurulum 5
0020288451_00 electronicVED Montaj kılavuzu 215
Dikkat!
Sızıntı nedeniyle hasar tehli-
kesi!
Bağlantı borularında meydana
gelen mekanik gerilimler kaçak-
lara ve dolayısıyla ürünün hasar
görmesine yol açabilir.
▶ Bağlantı borularında mekanik
gerilimler olmasını önleyin!
3.

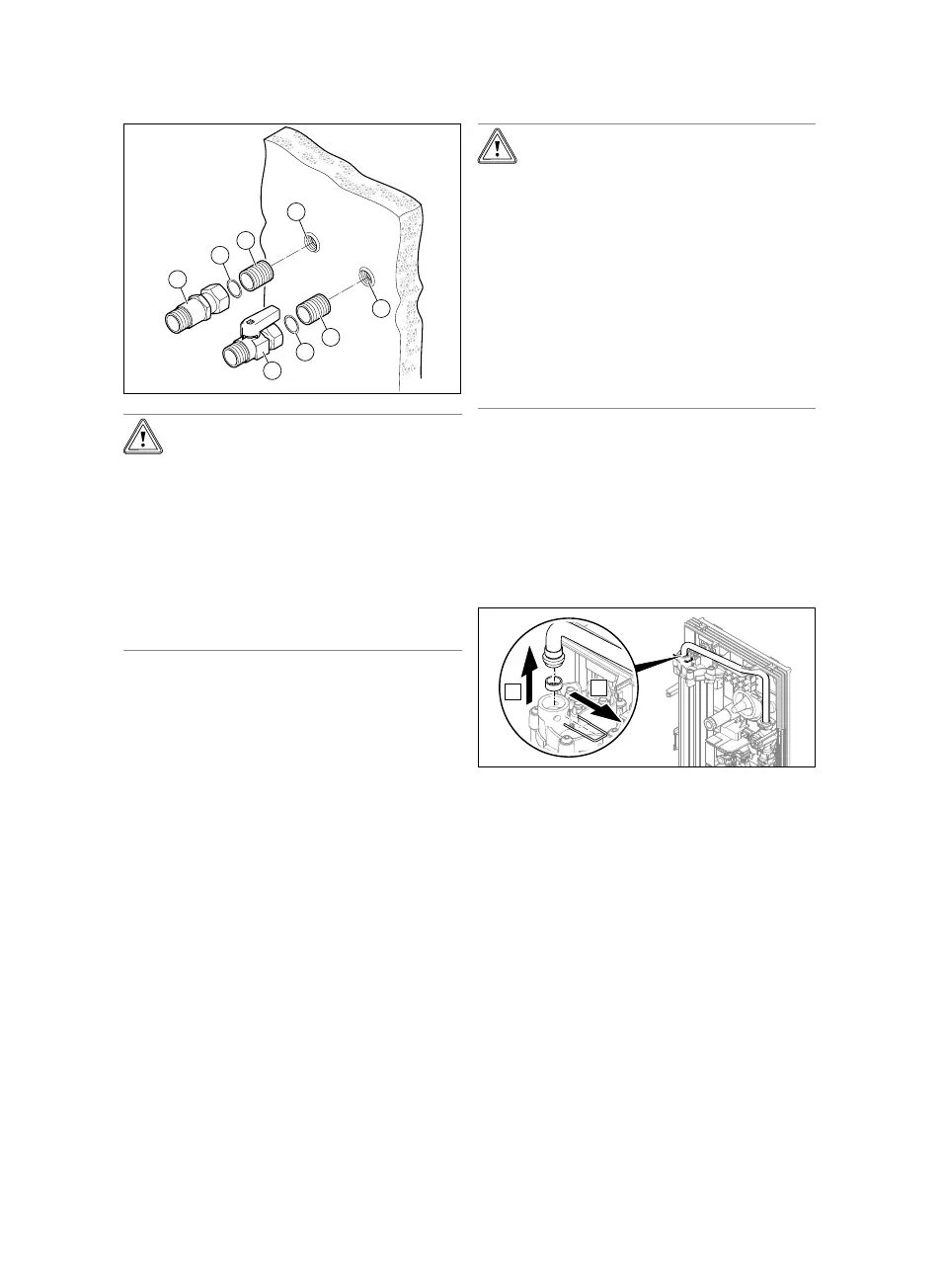

(2) ve (6) ile gösterilen her iki çift nipeli
izole edin ve çift nipelleri duvardaki (1)
ve (7) bağlantılarına vidalayın.
4. (3) ile gösterilen contaları, (4) ile gös-
terilen soğuk su ve (5) ile gösterilen sı-
cak su bağlantı somunlarının içine yer-
leştirin.
5. (4) ile gösterilen soğuk su bağlantı
parçasını, (1) ile gösterilen duvardaki
soğuk su bağlantısının (2) ile gösterilen
çift nipeline vidalayın.
6. (5) ile gösterilen sıcak su bağlantı par-
çasını, (7) ile gösterilen duvardaki sı-
cak su bağlantısının (6) ile gösterilen
çift nipeline vidalayın.
7. Contayı sıcak su bağlantısının cihaz
tarafındaki somunun içine yerleştirin.
Dikkat!
Sudaki yabancı maddeler ne-
deniyle boruların tıkanması so-
nucu hasar tehlikesi.
Ürünün, soğuk su girişinde süz-
geç olmadan çalıştırılmaması
gerekir.
▶ Soğuk su bağlantısını monte
ederken, teslimat kapsa-
mında gelen filtreyi ürünün
soğuk su girişine takın.
8. Cihaz bağlantılarını soğuk ve sıcak su
bağlantılarına vidalayın.
9. Ürün çerçevesinin alt kısmını yerine
oturuncaya kadar geriye doğru katla-
yın.
5.2 12 l/dak debi sınırlayıcının
(isteğe bağlı) takılması
▶ Debi sınırlayıcıyı şekilde gösterildiği gibi
takın.
5.3 Ürünün elektrik bağlantısı
1. Elektrik tesisatının montajı sırasında
cihaz tip etiketinin üzerindeki bilgilere
dikkat edin.
2. Aşağıdaki gereklilikleri yerine getirin:
– Ürünün sabit bir elektrik bağlantısına
monte edilmesi gerekir.
– Sabit bağlantının, bina tarafında tüm
kutupların ayrı ayrı, asgari 3 mm
kontak açıklığı ile birer ayırma ter-
tibatı üzerinden kesilebilmesi gerekir
(örn. bir devre koruma şalteri ile).
– Ürün bir topraklama kablosuna bağ-
lanmış olmalıdır.
