2 Remarques relatives à la documentation
56 Notice d’installation electronicVED 0020288451_00
2 Remarques relatives à la
documentation
▶ Conformez-vous impérativement à
toutes les notices d’utilisation qui ac-
compagnent les composants de l’instal-
lation.
▶ Conservez soigneusement cette no-
tice ainsi que tous les autres documents
complémentaires applicables pour pou-
voir vous y référer ultérieurement.
Cette notice est aussi disponible au format
PDF sur le site Internet du fabricant, voir
l’adresse au dos.
Cette notice s’applique exclusivement aux
modèles suivants :
Produit - référence d’article
VED E 18/8 INT
0010023781
VED E 21/8 INT
0010023782
VED E 24/8 INT
0010023783
VED E 27/8 INT
0010023784
3 Description du produit

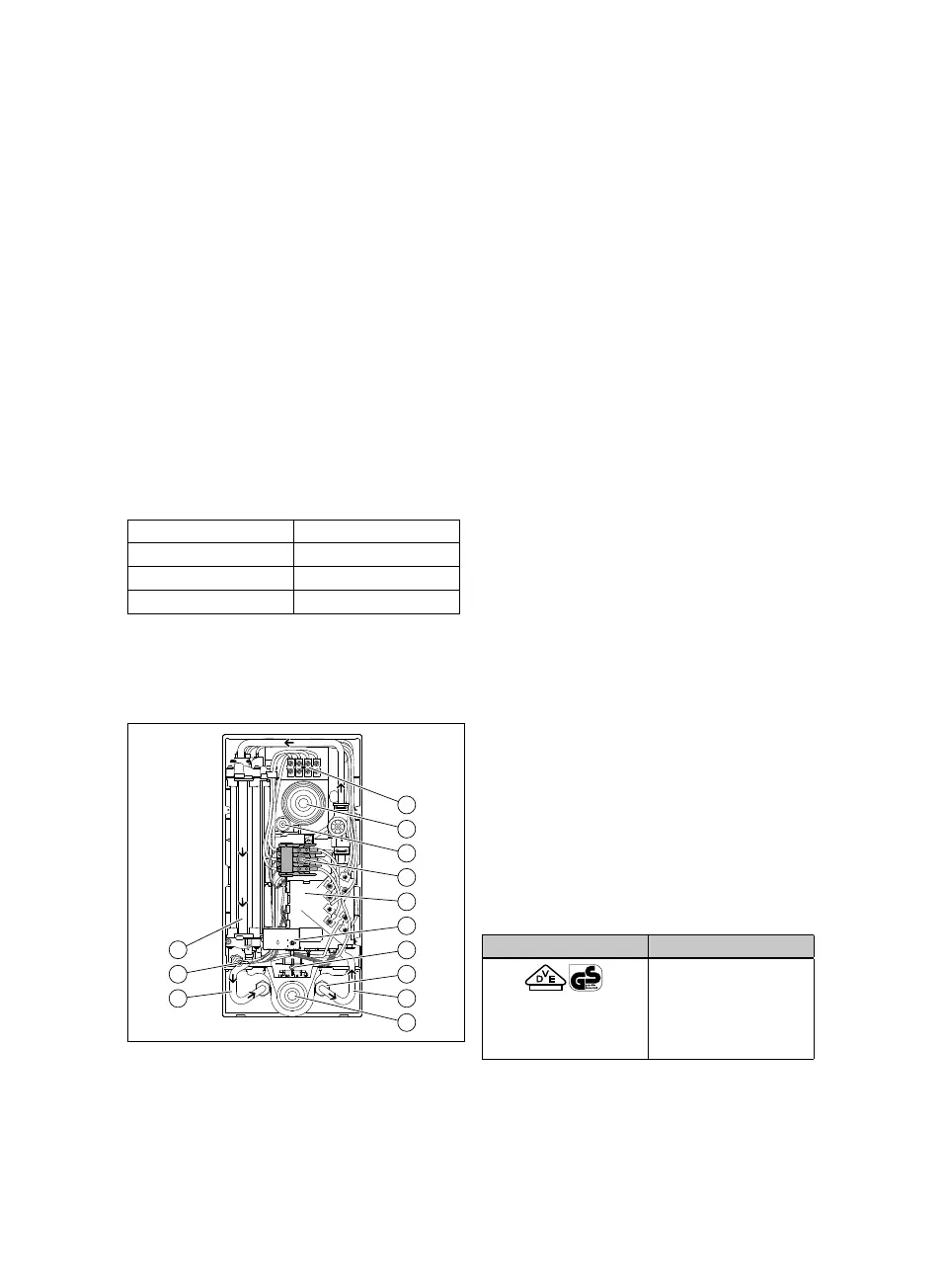

3.1 Structure
10
9
11
12
13
8
7
6
5
4
3
2
1
1 Borne de raccor-
dement au sec-
teur
2 Gaine de câble
supérieure
3 Tige de réglage
4 Interrupteur de
sécurité
5 Électronique
6 Sélecteur de
température (ré-
glage continu)
7 Emplacement
optionnel pour la
borne de raccor-
dement au sec-
teur inférieure
8 Tamis
9 Raccord d’eau
froide
10 Gaine de câble
inférieure
11 Raccord d’eau
chaude
12 Limiteur de tem-
pérature de sé-
curité (LTS)
13 Bloc de chauf-
fage
3.2 Fonctionnement
Le produit chauffe l’eau potable en mode
instantané, par le biais d’un fil nu situé
dans le bloc de chauffage.
Le système électronique mesure la tempé-
rature de l’eau au niveau de l’arrivée d’eau
froide ainsi que son débit volumique. Ce
sont ces deux valeurs qui permettent de
déterminer la puissance électrique néces-
saire à l’obtention de la température d’eau
chaude requise. La température est ré-
glable en continu dans une plage de 30 °C
à 55 °C avec le sélecteur de température.
La température réglée est matérialisée par
un affichage à 7 segments.
La température de l’eau chaude dépend
de :
– Température d’entrée de l’eau
– la quantité d’eau évacuée
– Catégorie de puissance du produit
Si l’eau chaude n’est pas à la température
réglée, réduisez la quantité d’eau.
3.3 Mentions figurant sur la plaque
signalétique
Symbole Signification
Le signe VDE-GS at-
teste de la confor-
mité avec la norme et
confirme la certifica-
tion de la sécurité.
