5 Instalacija
82 Upute za instaliranje electronicVED 0020288451_00
Oprez!
Opasnost od oštećenja uslijed
propuštanja!
Mehanički naponi na priključnim
cijevima mogu uzrokovati pro-
pusnost, a time i oštećenja proi-
zvoda.
▶ Izbjegavajte mehaničke na-
pone na priključnim cijevima!

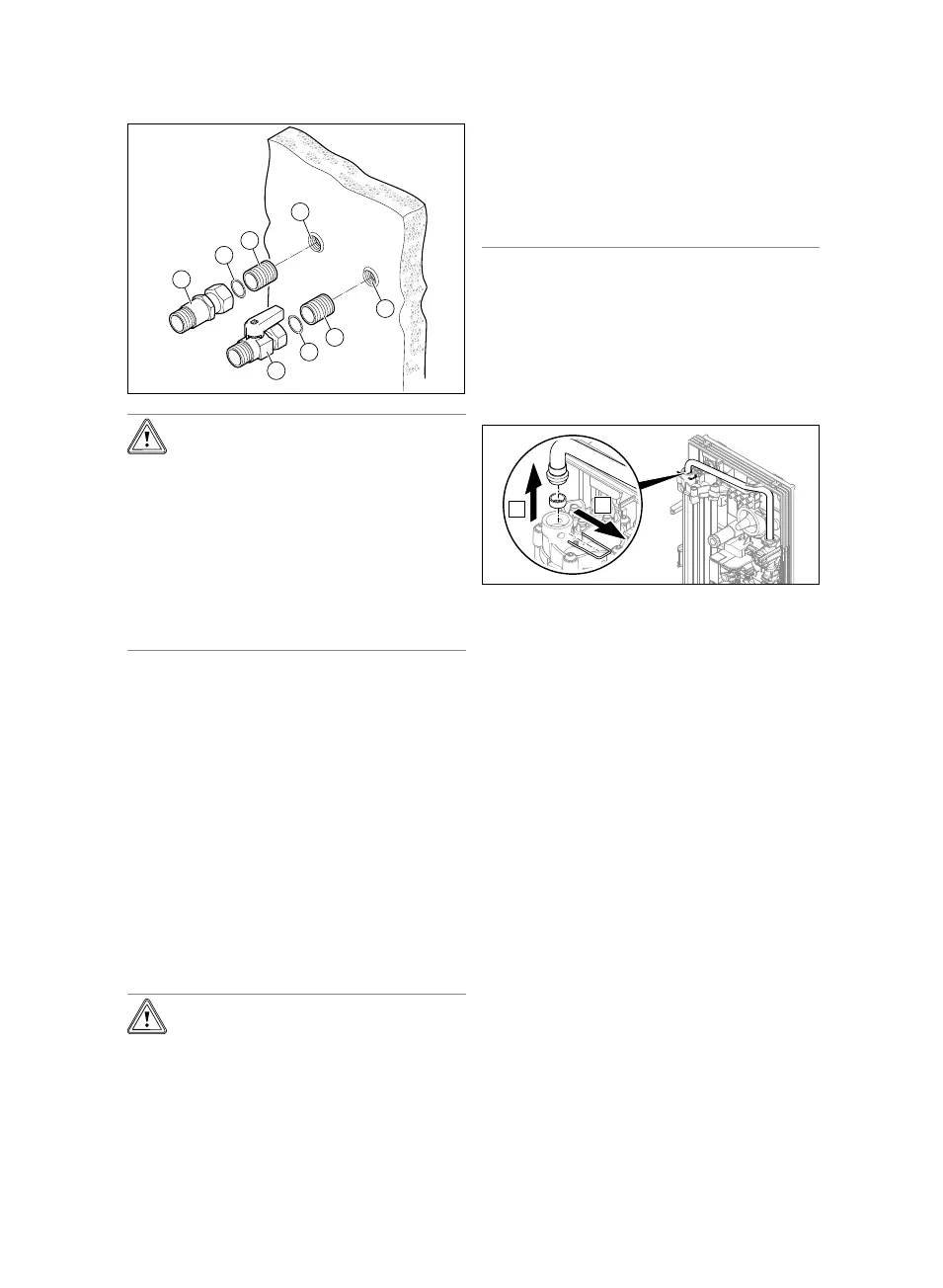

3. Zabrtvite obije duple spojnice
(2) i (6),
te pomoću vijaka pričvrstite duple spoj-
nice s priključkom na zid (1) i (7).
4. Položite brtvu (3) u prekrivnu maticu
priključka hladne (4) i tople vode (5).
5. Vijcima pričvrstite priključni komad za
hladnu vodu (4) pomoću duple spoj-
nice (2) na priključak hladne vode na
zid (1).
6. Vijcima pričvrstite priključak tople
vode (5) s duplom spojnicom (6)
priključka tople vode na zid (7).
7. Položite brtvu u prekrivnu maticu pri-
ključka tople vode na uređaju.
Oprez!
Opasnost od oštećenja zbog
začepljenih cijevi uslijed stra-
nih tijela u vodi.
Proizvod se ne smije koristiti
bez sita u ulazu hladne vode.
▶ Ako montirate priključak
hladne vode, onda insta-
lirajte isporučenu filtarsku
mrežicu u ulaz hladne vode
proizvoda.
8. Vijcima pričvrstite priključke uređaja s
priključcima hladne i tople vode.
9. Preklopite nazad donji dio okvira proi-
zvoda dok se ne uglavi.
5.2 Instalacija ograničivača protoka
12l /min (opcionalno)
▶ Instalirajte ograničivač protoka kako je
prikazano.
5.3 Električno priključivanje
proizvoda
1. Prilikom elektroinstalacije pridržavajte
se podataka na tipskoj pločici.
2. Ispunite sljedeće zahtjeve:
– Proizvod mora biti instaliran na čvr-
stom priključku.
– Čvrsti priključak mora imati mo-
gućnost isključivanja putem s gra-
đevne strane svepolnog separatora
s kontaktim otvorom od najmanje
3 mm (npr. putem zaštitne mrežne
sklopke).
– Proizvod mora biti priključen na za-
štitni vod.
– Kod uporabe donje kabelske provod-
nice može se tvornički gore monti-
rana mrežna stezaljka za električni
priključak premjestiti na donji dio.
