Montage 4
0020288451_00 electronicVED Notice d’installation 57
Symbole Signification
Symbole pour la
conformité avec
la norme relative
à la compatibilité
électromagnétique
Lire toutes les no-
tices.
Code-barres avec
numéro de série,
Référence d’article
correspondant aux
7ème à 16ème
chiffres
3.4 Marquage CE
Le marquage CE atteste que les produits
sont conformes aux exigences élémen-
taires des directives applicables, confor-
mément à la déclaration de conformité.
La déclaration de conformité est disponible
chez le fabricant.
4 Montage
4.1 Contrôle du contenu de la
livraison
Nombre Désignation
1 Produit
1
Notice d’utilisation et d’installa-
tion
1
Sachet contenant le matériel
de fixation (2 vis, 2 chevilles,
3 joints, 1 vis de fixation spé-
ciale)
1 Raccord d’eau froide G 1/2″
avec soupape d’arrêt d’eau
froide
1 Raccord d’eau chaude G 1/2″
2 Raccord à double filetage
1 Limiteur de débit 12 l/min
1 Tamis pour entrée d’eau froide
Nombre Désignation
1 Plaque de montage
1 Gabarit de montage
4.2 Sélectionnez le lieu
d’installation.
▶ Montez le produit si possible à proximité
du point de puisage qui est le plus fré-
quemment utilisé.
Remarque
Le produit peut également être
monté au-dessus des baignoires
ou dans la zone de douche.

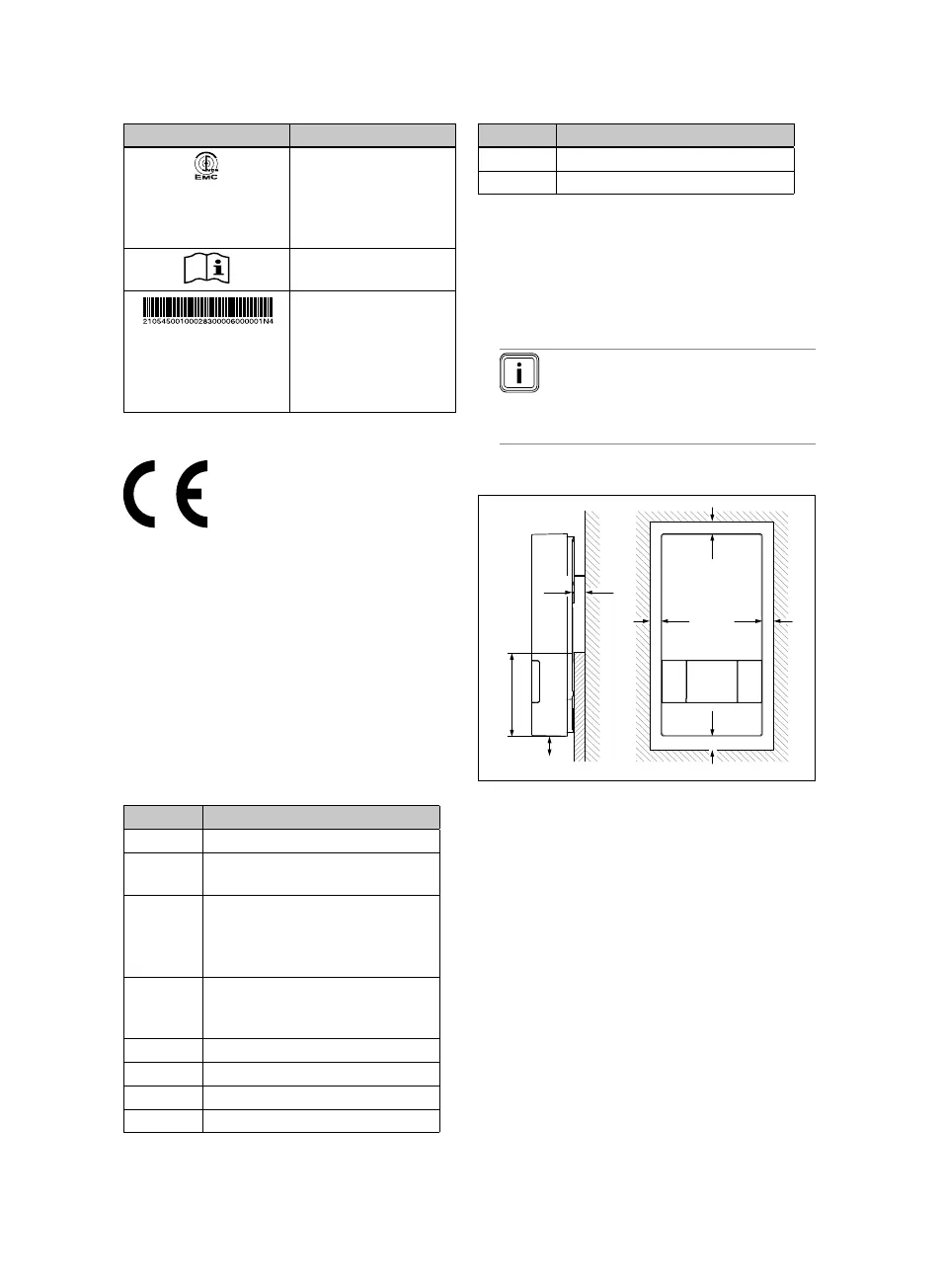

4.3 Distances de montage
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
D ≥ 130 mm
E ≤ 22 mm
La surface de contact du produit sur le mur
doit être plane dans la zone inférieure du
produit (D).
