Montaj 4
0020288451_00 electronicVED Montaj kılavuzu 213

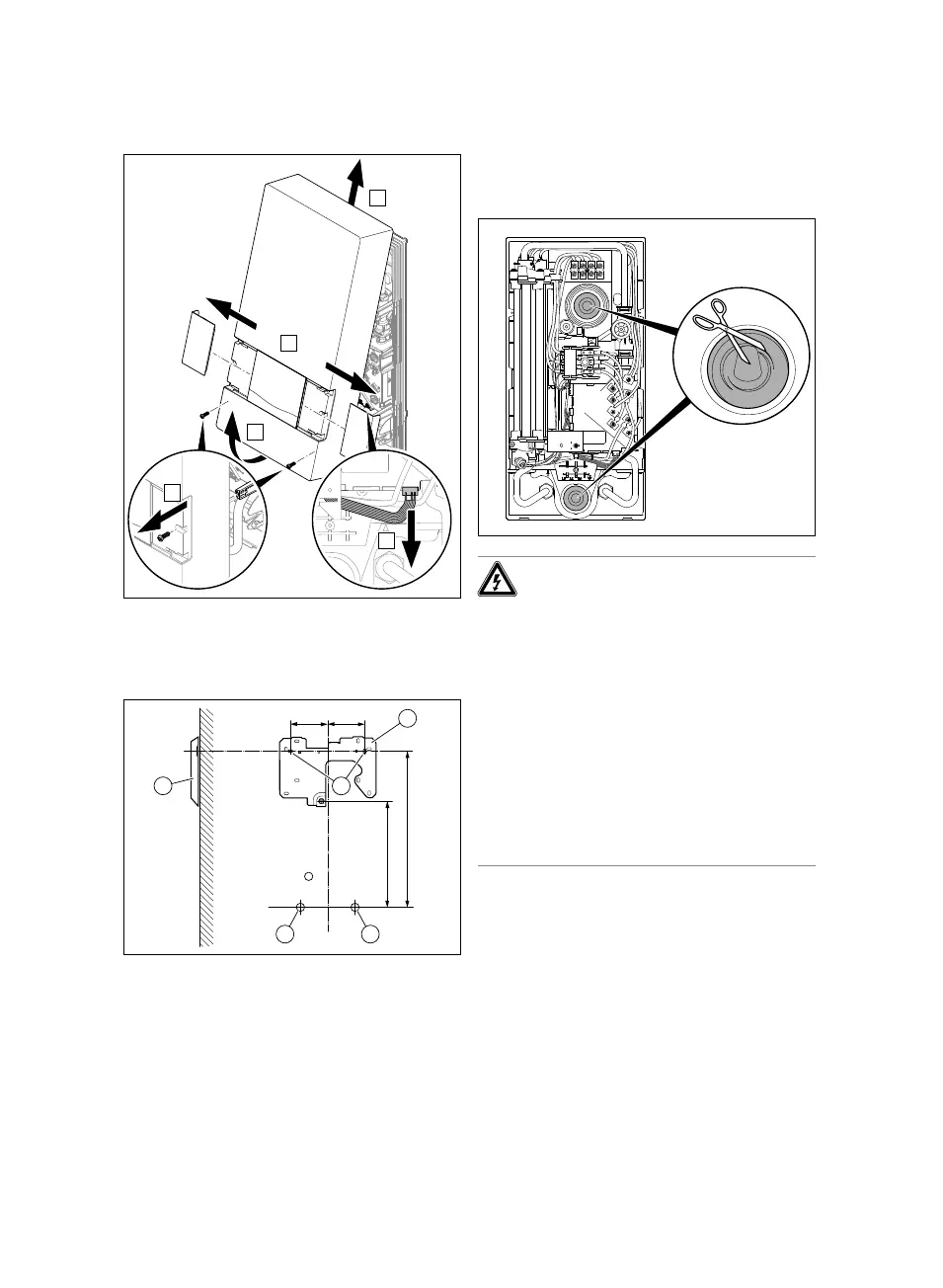

4.4.2 Ürün kapağının çıkartılması
▶ Ürünün kapağını şekilde gösterildiği gibi
sökün.
4.4.3 Ürünün montajı
1 Montaj plakası
2 Sabitleme nokta-
ları
3 Soğuk su bağ-
lantısı
4 Sıcak su bağlan-
tısı
1. Montaj şablonunu elinize alın ve sabit-
leme noktalarını (2) duvarda işaretle-
yin.
– Cihazın hizalanması: duvara dik
2. (1) ile gösterilen montaj plakasını, sa-
bitleme noktalarına dübel ve vida kulla-
narak sabitleyin.
Tehlike!
Su girişi nedeniyle elektrik
çarpma tehlikesi
Kablo geçişi, suyun şebeke
bağlantı kablosu boyunca iler-
leyerek ürünün içine girmesine
engel olur.
▶ Kablo geçişini kesinlikle ta-
mamen keserek çıkartmayın.
▶ Kablo geçişinin ucunu, kovan
şebeke bağlantı kablosunu
sıkıca saracak şekilde kesin.
3. Şebeke bağlantı kablosunun yerine
bağlı olarak, üstteki veya alttaki kablo
geçişlerinden birini keserek açın.
4. Kabloyu kablo geçişinden geçirerek
ürünün içine doğru çekin.
