Número en la figura Cable Sección transversal de cable míni-
ma … máxima
1 Cable de línea
0,5 … 2,5 mm
2
2 Cable de puesta a tierra
3 Cable neutro
1. Pele 55 mm del cable para exponer los alambres.
2. Corte 10 mm de los cables de línea y neutro. Deje el cable de puesta a tierra 55 mm de
largo.
Asegúrese de que el cable de puesta a tierra sea más
largo que la línea y los cables neutros. Bajo esfuerzo mecánico, el cable de
puesta a tierra debe ser el último en desconectarse del terminal de puesta a
tierra de protección.
PRECAUCIONES
3. Pele los extremos de los cables individuales para exponer los conductores en una longitud
de 8 mm.

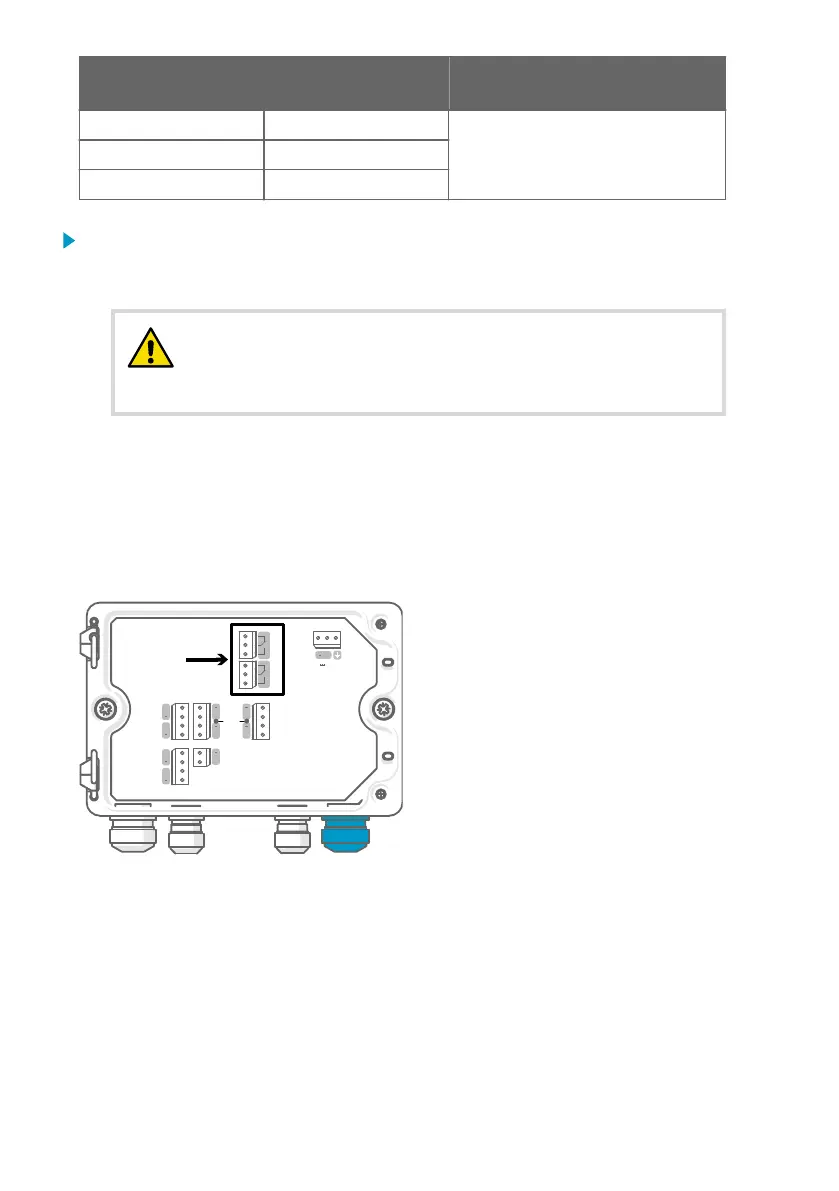

Terminales de salida del relé y conexión pasante
Antes de conectar alambres o cables, asegúrese de que el transmisor esté apagado.
ANALOG OUTPUTS
RELAY 1RELAY 2
+
+
+
+
+
+
+
+
+
CH1
CH2
CH3
CH4
RS-485
PROBE
24 VOUT
ANALOG
INPUT
NO COM NC NO COM NC
1
2
M20×1.5
VS
+
Los relés no están disponibles en
transmisores alimentados con Power over
Ethernet (PoE).
Cablee las conexiones del relé como
normalmente abierto (NO) o normalmente
cerrado (NC). Use la pantalla táctil o la
interfaz web para configurar los
parámetros de activación del relé.
Para el prensacables M20 × 1,5 pedido
junto con el transmisor de Vaisala, el
diámetro del cable es de 5,0 … 8,0 mm. El
par de apriete del prensacables es de 8
Nm.
