Vaisala Indigo500 Series - プローブ接続端子とケーブル導入口

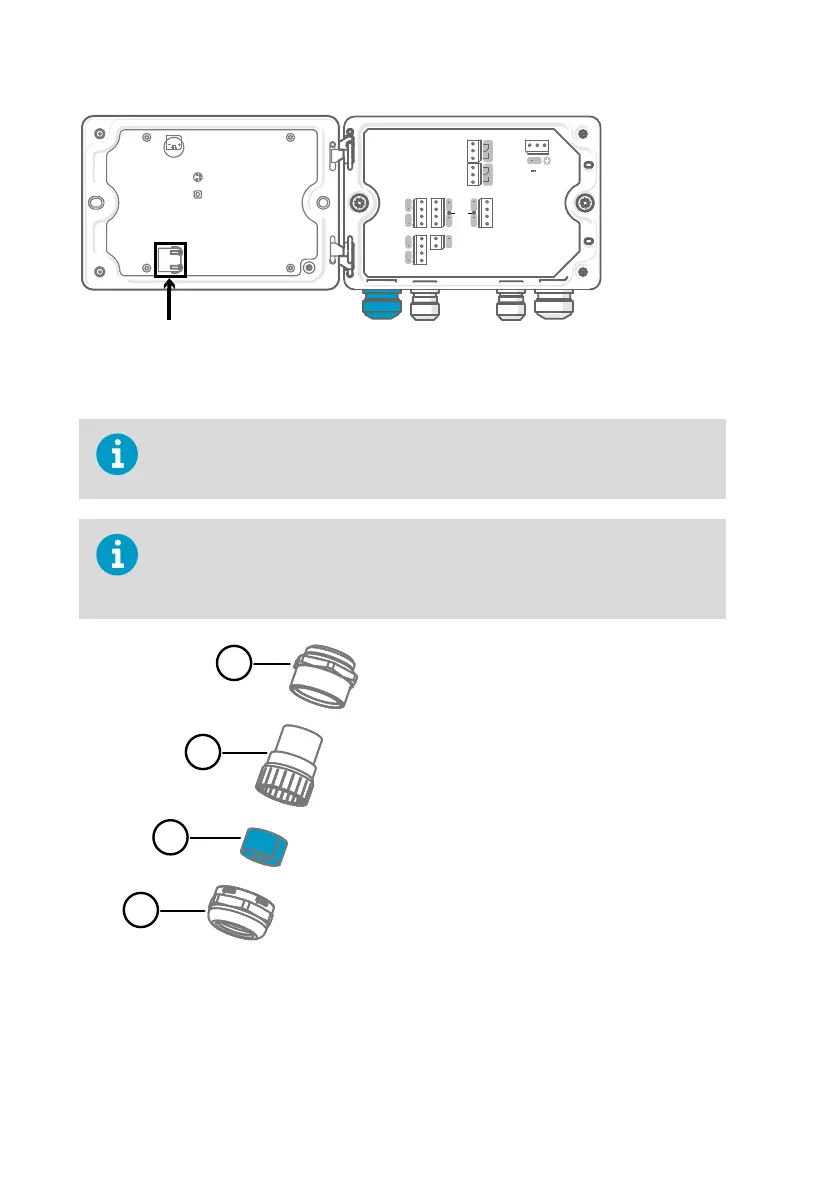

8P8C（RJ45）イーサネットコネクタは、変換器カバーの内側にあります。対応規格は、
10BASE-T および 100BASE-TX です。
ANALOG OUTPUTS
RELAY 1RELAY 2
+
+
+
+
+
+
+
+
+
CH1
CH2
CH3
CH4
RS-485
PROBE
24 VOUT
ANALOG
INPUT
NO COM NC NO COM NC
1
2
SERVICE PORT
PRESS TO ACTIVATE
WEB INTERFACE
ETHERNET
M20×1.5
VS
+
スプリットブッシング付き M20×1.5 ケーブルグランドの場合、ケーブルの直径は 7mm で
す。
ディスプレイなしの変換器を構成する場合、ケーブルをケーブルグランドに通
さなくてもイーサネットコネクタを使用できます。長期安定性の高い配線の
ためには、必ずケーブルグランドに通して配線してください。
ケーブルをグランド部を通して挿入するときは、ナイロンシール（2）内のス
プリットブッシング（3）も取り外し、ケーブルをシールに通します。次に、
ケーブルのまわりにブッシングを取り付け、シール内に押し戻します。以下の
図を参照してください。
1
2
3
4
図 45 スプリットブッシング付き M20×
1.5 ケーブルグランド
1 ケーブルグランドの基部
2 ナイロンシール
3 シール内のスプリットブッシング
4 ケーブルグランドのナット
プローブ接続端子とケーブル導入口
配線やケーブルを接続する前に、変換器の電源がオフになっていることを確認してくださ
い。
