Tabla 35 Terminales de salida analógica
Terminal Función Notas
CH1 + Canal de salida analógica 1 +
Tamaño máx. del cable: 2,5 mm
2
CH1 - Canal de salida analógica 1 -
CH2 + Canal de salida analógica 2 +
CH2 - Canal de salida analógica 2 -
CH3 + Canal de salida analógica 3 +
CH3 - Canal de salida analógica 3 -
CH4 + Canal de salida analógica 4 +
CH4 - Canal de salida analógica 4 -
Conector Ethernet y conexión pasante
Deberá usar un cable blindado para cumplir con el rendimiento de EMC nominal
del dispositivo.
Antes de conectar alambres o cables, asegúrese de que el transmisor esté apagado.

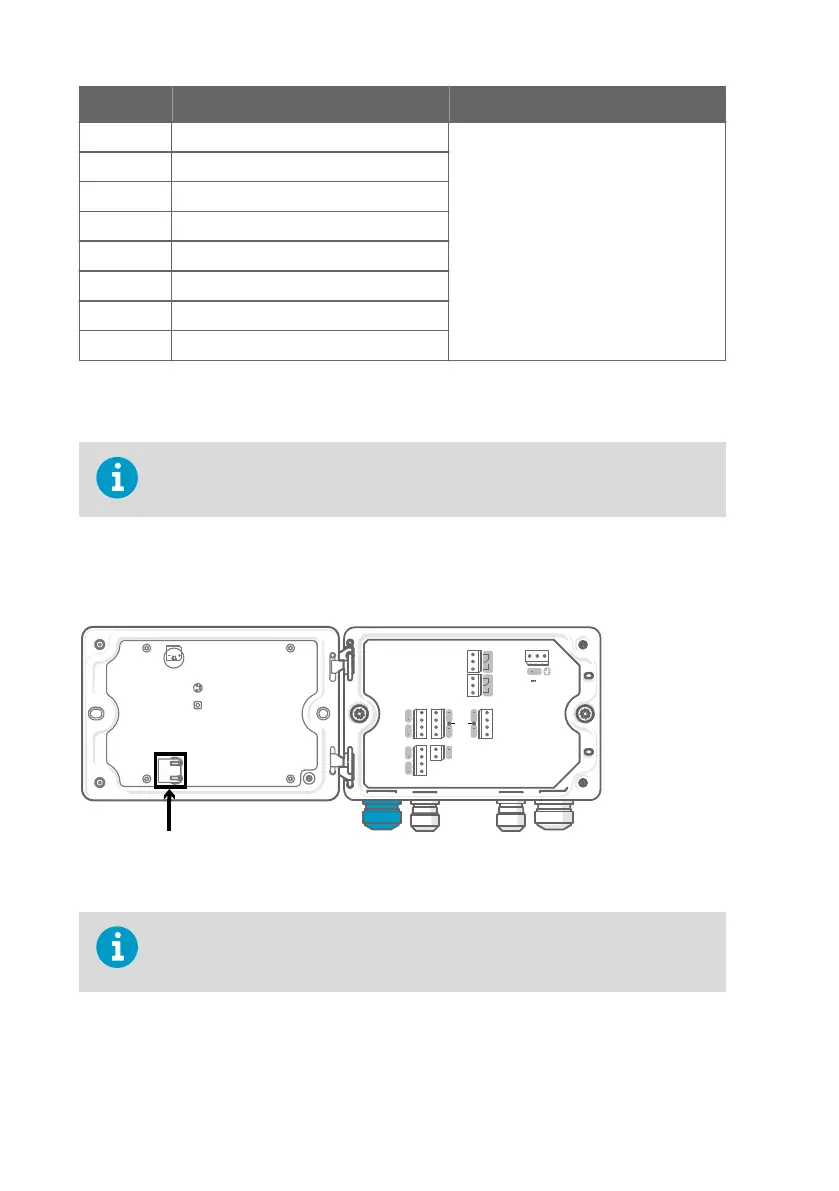

El conector Ethernet 8P8C (RJ45) está ubicado en el interior de la cubierta del transmisor. Los
estándares admitidos son 10BASE-T y 100BASE-TX.
ANALOG OUTPUTS
RELAY 1RELAY 2
+
+
+
+
+
+
+
+
+
CH1
CH2
CH3
CH4
RS-485
PROBE
24 VOUT
ANALOG
INPUT
NO COM NC NO COM NC
1
2
SERVICE PORT
PRESS TO ACTIVATE
WEB INTERFACE
ETHERNET
M20×1.5
VS
+
Para el prensacables M20 × 1,5 con casquillo de división, el diámetro del cable es de 7 mm.
Al configurar el transmisor sin pantalla, el conector Ethernet se puede usar sin
pasar el cable por el prensacables. Pase siempre el cableado mediante el
prensacables para tener un cableado más largo.
100 M212290EN-D
