Câblage
Lisez attentivement la documentation du produit avant
d'installer ou d'utiliser le produit. Si vous rencontrez le marquage suivant au
cours de l’installation ou de l'utilisation, consultez la documentation du produit
pour vous renseigner sur la nature des risques potentiels qui lui sont associés
et les mesures à prendre pour les éviter :
AVERTISSEMENT
Veillez à ne préparer et raccorder que des câbles hors
tension.
AVERTISSEMENT
• Clé Allen (4 mm) pour ouvrir le couvercle du transmetteur
• Clés à fourche de tailles 17 mm, 19 mm, 22 mm et 24 mm
• Tournevis à tête plate
• Presse-étoupes tel que requis par votre application (disponible auprès de
Vaisala)
• Câbles tels que requis par votre application (les câbles de connexion des
sondes et les câbles d'alimentation sont disponibles auprès de Vaisala)
Bornes d'alimentation et passe-câbles − TBTP en
option
Fixez uniquement des câbles dont la température
nominale est d'au moins +80 °C à la borne d'alimentation PELV.
AVERTISSEMENT

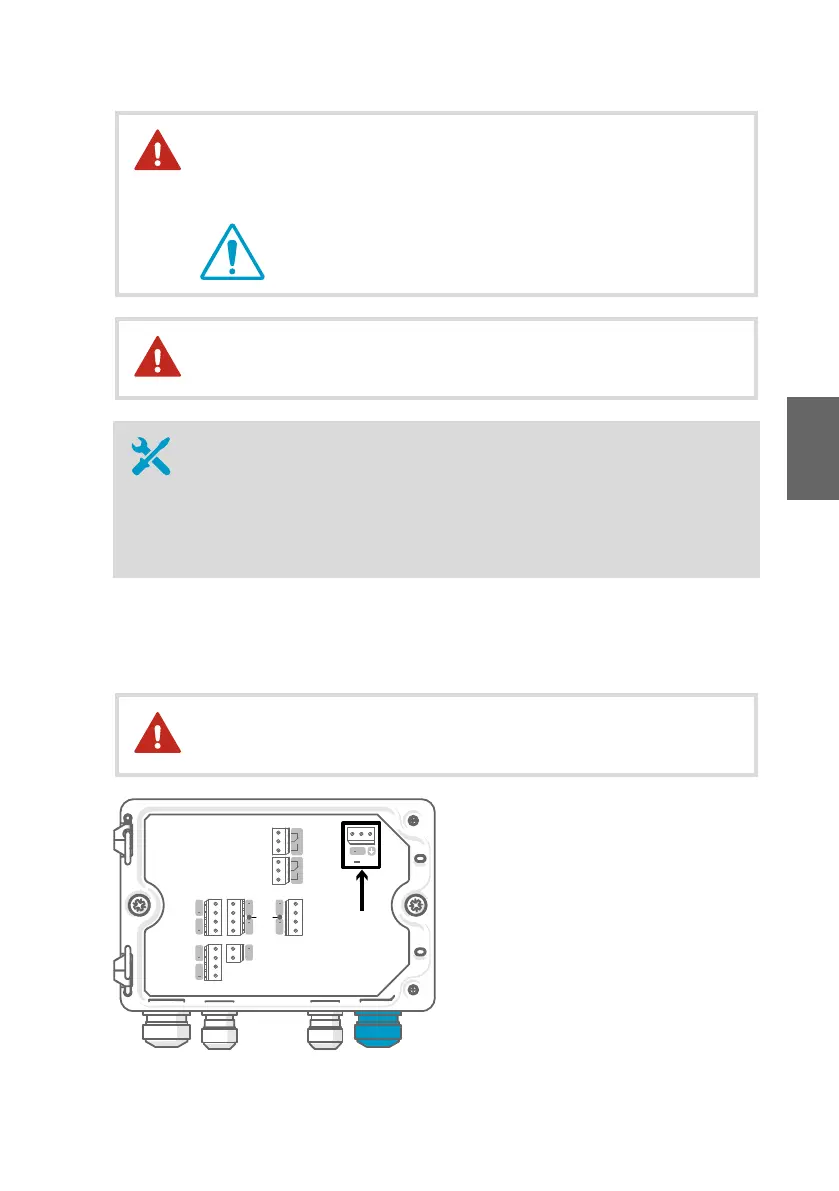

ANALOG OUTPUTS
RELAY 1RELAY 2
+
+
+
+
+
+
+
+
+
CH1
CH2
CH3
CH4
RS-485
PROBE
24 VOUT
ANALOG
INPUT
NO COM NC NO COM NC
1
2
M20×1.5
VS
+
Le câblage d'entrée d'alimentation n'est
requis que pour les transmetteurs
alimentés par une protection très basse
tension (TBTP) ou une alimentation réseau
CA.
Pour le presse-étoupe M20 × 1,5
commandé avec le transmetteur auprès de
Vaisala, le diamètre du câble est de
5,0 … 8,0 mm. Le couple de serrage du
presse-étoupe est de 8 Nm.
67
FRANÇAIS
