Tabelle 16 Ausgangsklemmen für Relais 1 und Relais 2
Klemme Funktion Hinweise
COM Masse Relais 1 oder 2 Klemmen der PELV-Version:
Typ: Schraubklemmen
Max. Aderquerschnitt 2,5 mm
2
(14 AWG)
Klemmen der Netzteilversion:
Typ: Federkraftklemmen
Max. Aderquerschnitt 1,5 mm
2
(16
AWG), empfohlen sind Drähte oder
Aderendhülsen
NO Relais 1 oder 2 als Schließer
NC Relais 1 oder 2 als Öner

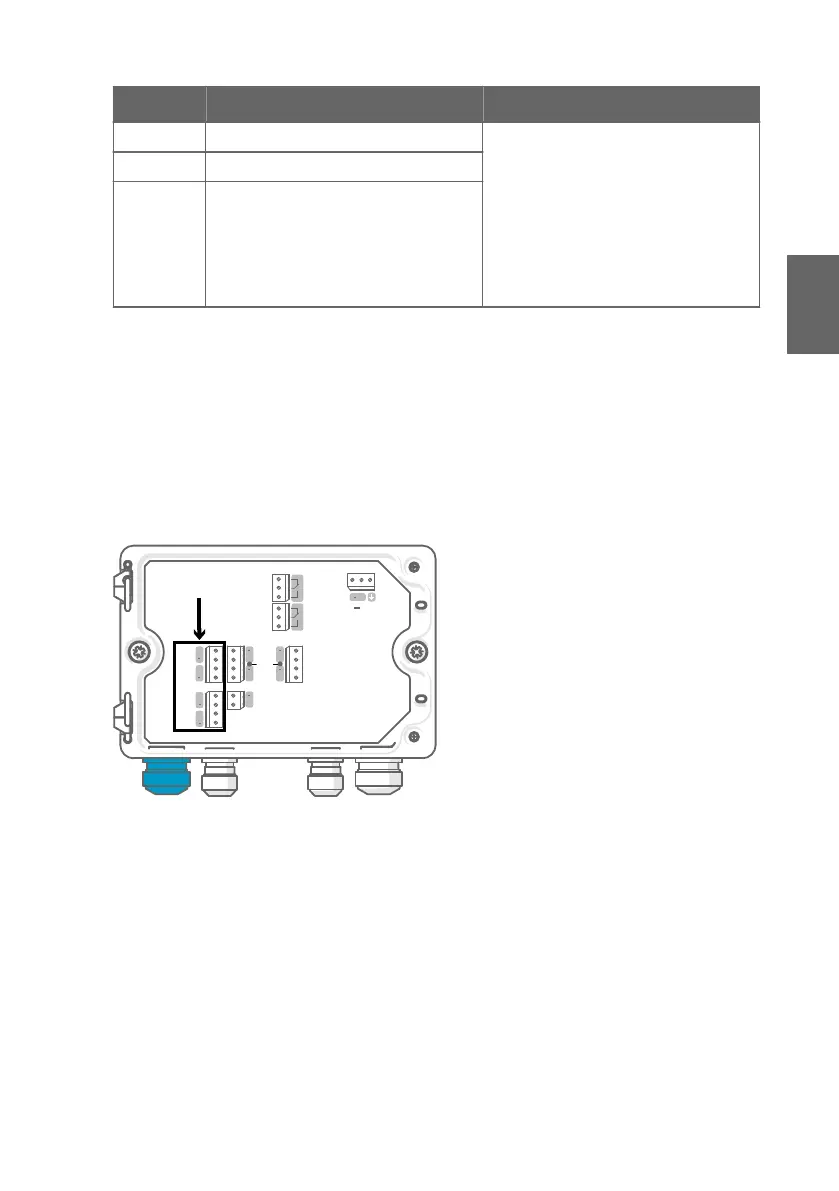

Analogausgangsklemmen und Durchführung
Stellen Sie vor dem Anschließen von Drähten oder Kabeln sicher, dass der Messwertgeber
ausgeschaltet ist.
Analogausgänge sind bei Messwertgebern, die mittels Power over Ethernet (PoE) gespeist
werden, nicht verfügbar.
Verwenden Sie den Touchscreen oder die Weboberfläche, um den Ausgangsmodus (z. B.
0 … 5 V oder 4 … 20 mA) und die Skalierung der Analogausgänge zu ändern.
ANALOG OUTPUTS
RELAY 1RELAY 2
+
+
+
+
+
+
+
+
+
CH1
CH2
CH3
CH4
RS-485
PROBE
24 VOUT
ANALOG
INPUT
NO COM NC NO COM NC
1
2
M20×1.5
VS
+
Wird die Kabelverschraubung M20 × 1,5
mit dem Messwertgeber bei Vaisala
bestellt, beträgt der Kabeldurchmesser
5,0 … 8,0 mm. Das Anzugsmoment für die
Kabelverschraubung beträgt 8 Nm.
Bei der Kabelverschraubung M20 × 1,5 mit
teilbarer Dichtung beträgt der
Kabeldurchmesser 7 mm.
43
DEUTSCH
