Vaisala Indigo500 Series - 验证电缆格兰头的紧密度

ANALOG OUTPUTS
RELAY 1RELAY 2
+
+
+
+
+
+
+
+
+
CH1
CH2
CH3
CH4
RS-485
PROBE
24 VOUT
ANALOG
INPUT
NO COM NC NO COM NC
1
2
VS
+
1
2

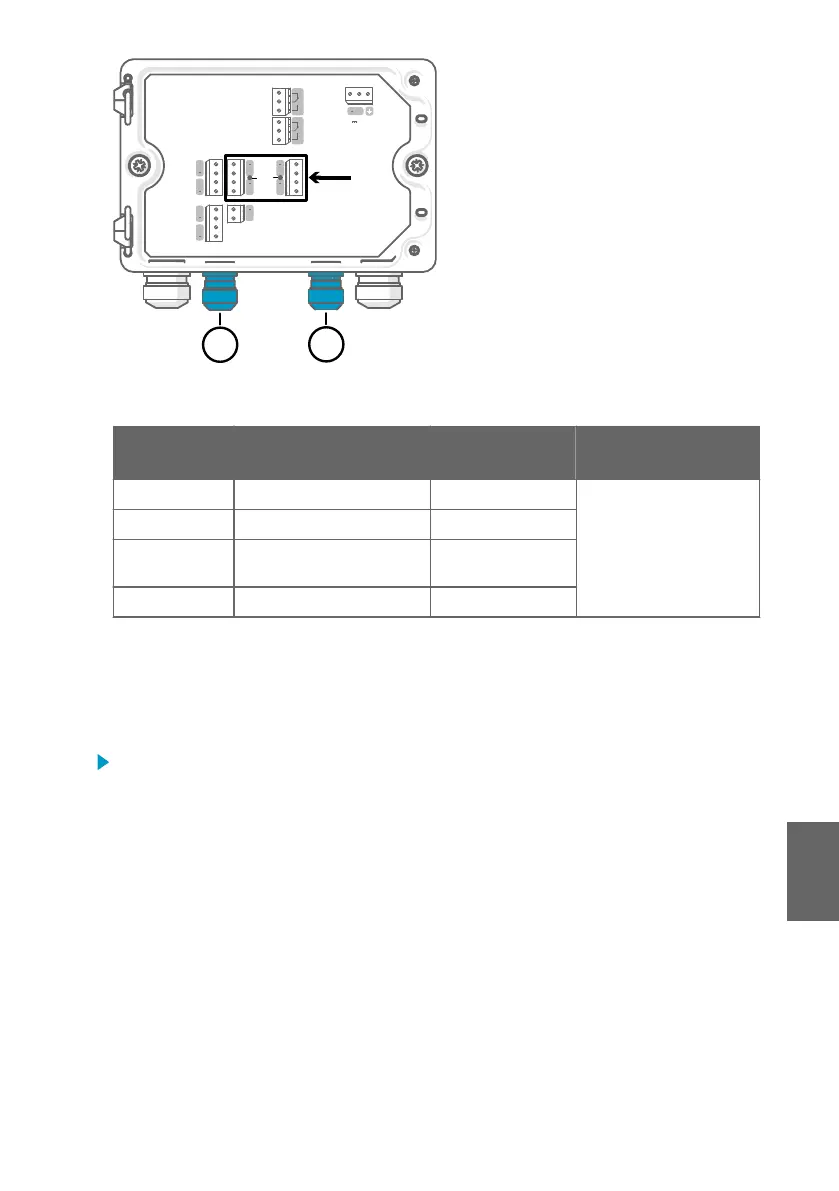

对于与维萨拉公司的数据处理单元一起订
购的 M16×1.5 电缆格兰头，电缆直径为
2.0 … 6.0 mm。电缆格兰头的拧紧力矩为
6 Nm。
推荐的探头电缆最大长度为 30 米（98 英
尺）。
1 探头 1 走线口，M16×1.5
2 探头 2 走线口，M16×1.5
表 54 探头 1 和探头 2 的连接端子
端子 功能 维萨拉电缆中的接线
颜色
注释
RS-485- RS-485- 白色 接线最大尺寸：2.5 平方
毫米 (14 AWG)
RS-485+ RS-485+ 黑色
24 VOUT - 电源接地和 RS-485（公
共）
蓝色
24 VOUT + 正电源电压到探头 棕色
验证电缆格兰头的紧密度
为了保持外壳紧密度并消除电缆的应力，必须拧紧所有电缆格兰头。未使用的电缆格兰头必
须用盖塞扣住。
1. 检查使用中的每个电缆格兰头：
a. 拉动电缆以确认电缆已牢固地固定在电缆格兰头中。
b. 如果电缆移动，则拧紧电缆格兰头。
2. 检查所有未使用的电缆格兰头是否都已插入并拧紧。
