Vertex Standard VX-600 - Parts Layout (Side A)

35
Main Unit (Lot. 25 ~)

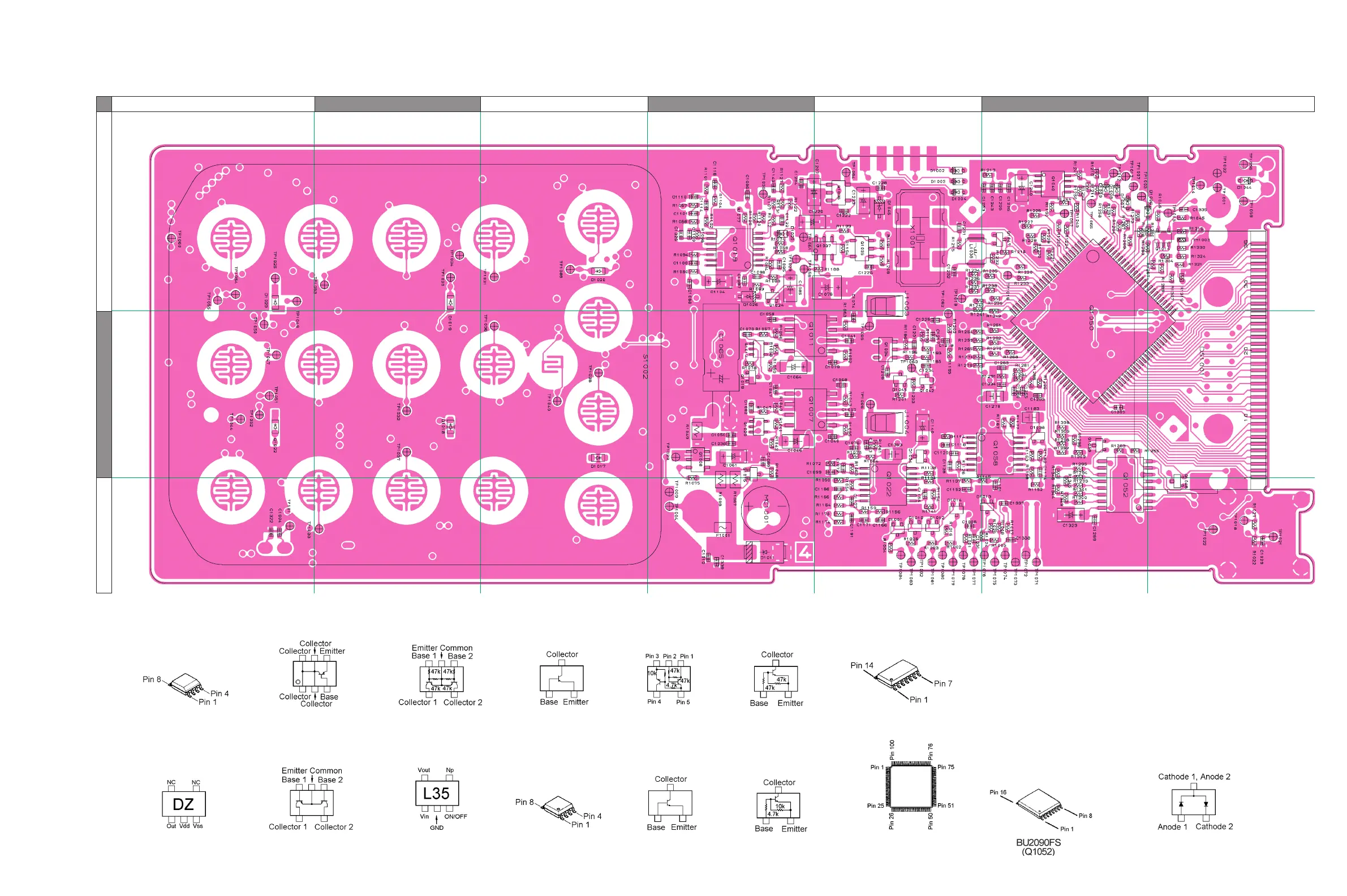

Parts Layout (Side A)
A
B
C
7 6 532 1
DA221 (K)
(D1001, 1010, 1012, 1013,
1014, 1034, 1038, 1045)
2SA1774 (FR)
(Q1015)
2SC4617 (BR)
(Q1042, 1047)
CPH6102 (AB)
(Q1008, 1037)
LC87F72C8A
(Q1050)
NJM2902V
(Q1018, 1022, 1058)
PDTC144EE (26)
(Q1019, 1024)
S-93C56AMFN
(Q1040)
S-80735SN-DZ (DZ)
(Q1034)
TDA2822D
(Q1007,1011)
TK71635SCL (L35)
(Q1036)
UMG2N (G2)
(Q1014)
UMC5N (C5)
(Q1017, 1020)
XN1501 (5R)
(Q1035)
UN911F (60)
(Q1048, 1059)
4
