Vicon CMP 3001F - Vorbereitung; Anbau am Traktor

G0202MKD3 DE9
2 VORBEREITUNG
MD0206
3
2
35
4
36
B
37
0
o

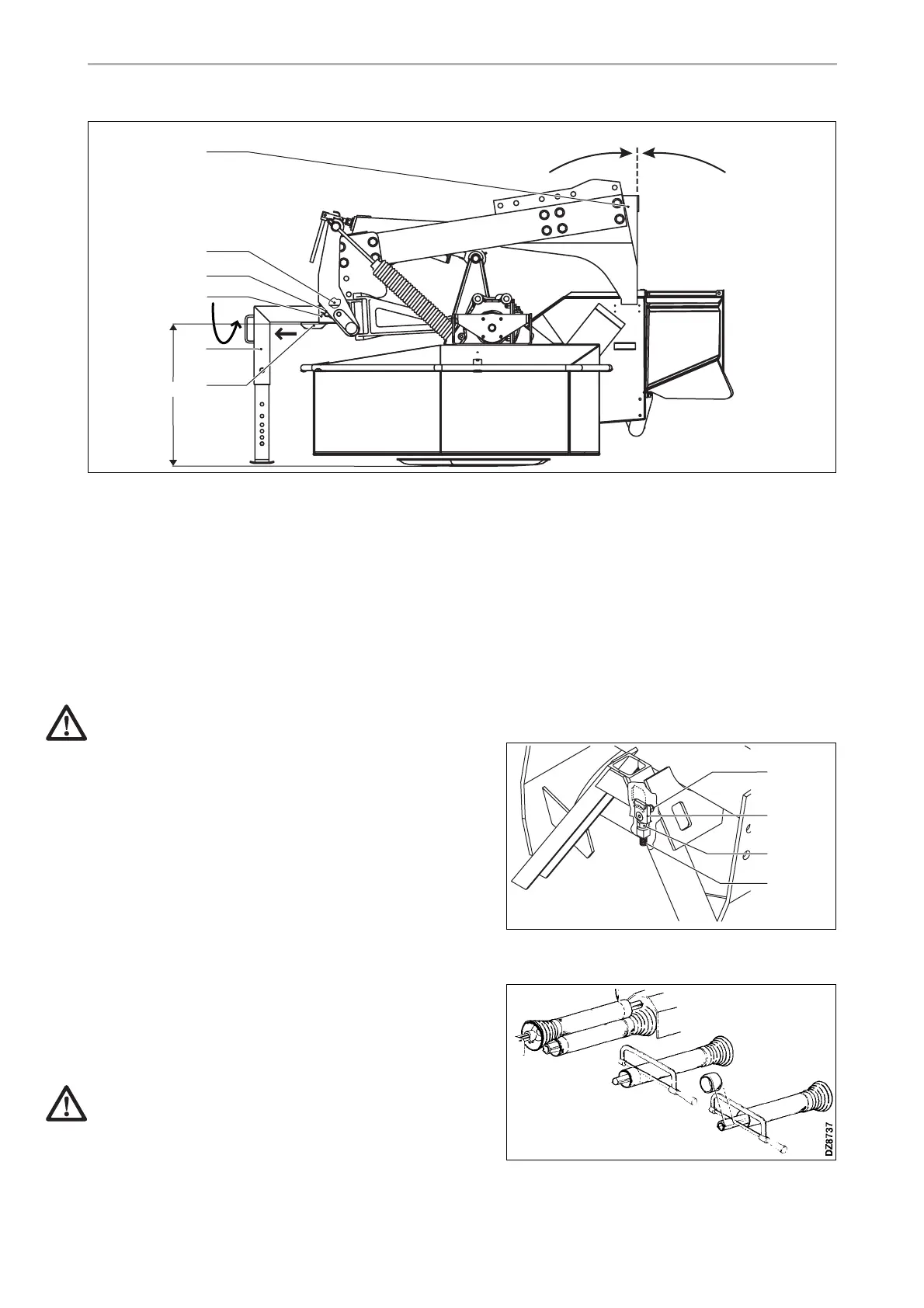

2.1 Anbau am Traktor
1
Der Frontmäher mit angebautem Stützbein (3) auf
ebenem Flache stellen. Der Mäher kann nur an Trak-
toren mit Fronthubvorrichtung der Kategorie II ange-
hängt werden. Stellen Sie sicher, dass der Traktor allen
gesetzlichen Anforderungen (StVZO) zum Betreiben
und Ziehen dieser Maschine entspricht (siehe auch
techn. Daten)!
2
Der Mäher kann ausschliesslich an einem
‘Accord’-Dreieck Kategorie II angehängt werden.
Achtung:
Immer auf einwandfreie Befestigung des Mähers
achten (siehe auch Betriebsanleitung des ‘Ac-
cord’-Dreiecks). Die machinenseitige Verriegelung
des oberen Anschlusspunkts muss fest angezogen
sein; erforderlichenfalls einstellen. Die Verriegelung
wie folgt einstellen:
a) Den Sicherungsmuttern (38) und (40) lösen.
b) Den Nocken (39) des Mähers mit der Stellschrau-
be (41) verstellen.
c) Anschliessend die Sicherungsmuttern (38) en (40)
wieder anziehen.
3
Gelenkwelle anschliessen. Der Freilauf der Gelenk-
welle muss maschinenseitig angebracht sein. Falls erfor-
derlich, muss die Länge der Gelenkwelle dem
kürzesten Abstand, der zwischen den Kreuzen entste-
hen kann angepasst werden; siehe Fig. und die Anwei-
sungen an der Gelenkwelle.
Achtung:
Bei inbetriebnahme des Mähers prüfen, ob die Aus-
führung Drehzahl und Drehsinn des Traktors
entspricht! Der Drehsinn der Übertragung kann er-
forderlichenfalls durch Umbau des Getriebes ange-
passt werden. Auch auf den vorgesehenen Drehsinn
