G0202MKD3 FR21
11
Puis déplacer les porte-couteau des autres tambours de
manière à obtenir la situation de la fig. (ou porte-cou-
teaux déplacés de 90°).
Attention:
Une fois le montage terminé s'assurer TOUJOURS du
positionnement correct des couteaux: pendant une
rotation totale des tambours la distance entre deux
couteaux ne doit nulle part être inférieure a 2 cm!
12
Remonter l'assiette patin.

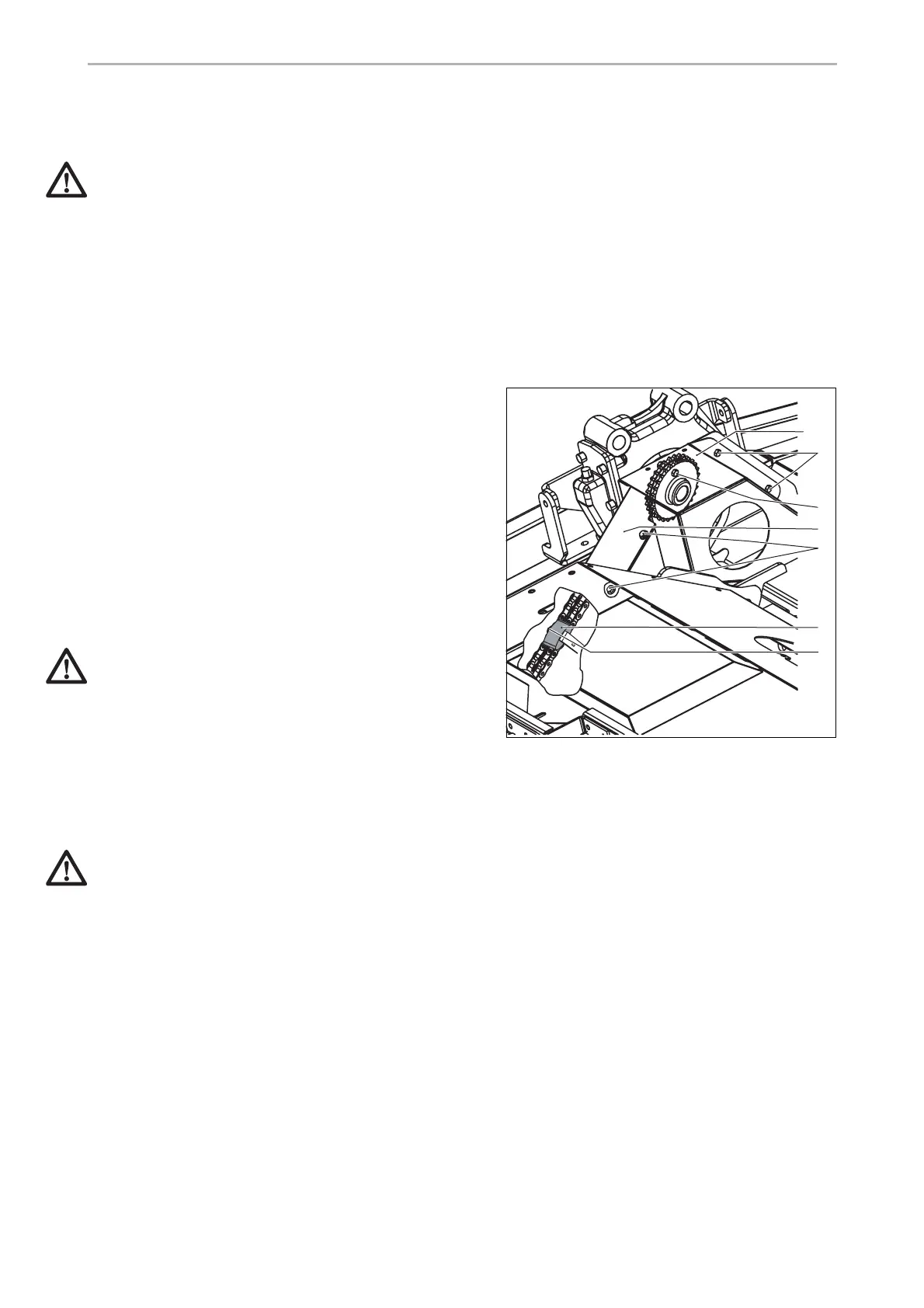

5.7 Boulon de cisaillement du condi-
tionneur
Un bourrage dans la zone du rotor à doigts provoque la
rupture du boulon de cisaillement (22) et ainsi l'arrêt de8
l'entraînement. Eliminer le bourrage et mettre en place un
boulon de cisaillement neuf M8x40 DIN 931-8.8
("ND1586V"). Utiliser également un écrou autofreiné M8
neuf ("ND2097V").
Pour le remplacement du boulon de cisaillement procéder
comme suit:
1
Desserrer les vis et les écroux (30) et retirer le capot
protecteur (34) du carter de chaînes.
2
Tourner à la main le conditionneur et les tambours
jusqu'à amener le boulon de cisaillement (28) dans la
position la plus haute (voir 5.6).
3
Eliminer tous les résidus du boulon de cisaillement.
Attention:
Lors du remplacement du boulon de cisaillement évi-
ter impérativement la chute de résidus du boulon cas-
sé. S'assurer que le boulon de cisaillement (28) est
maintenu par les deux bagues "DZ117"!
4
Mettre en place le boulon de cisaillement neuf dans la
bride extérieure, puis tourner les tambours jusqu'à
engager le boulon dans la bride intérieure. Remettre en
place l'écrou.
Attention:
Ne serrer que légèrement l'écrou (24 N) afin d'éviter
tout effort de traction.
5
Monter le capot (34) et serrer les vis et les écroux (30).
Des vis de remplacement sont logées dans le support de
paroi latérale à gauche.
2
2
2
3
3
2
2
