G0202MKD3 DE10
der Gelenkwelle achten, erforderlichenfalls Freilauf-
gehäuse austauschen!
4
Den Hydraulikschlauch an den Anschluss des einfach-
wirkenden Ventils mit Schwimmstellung anschliessen.
5

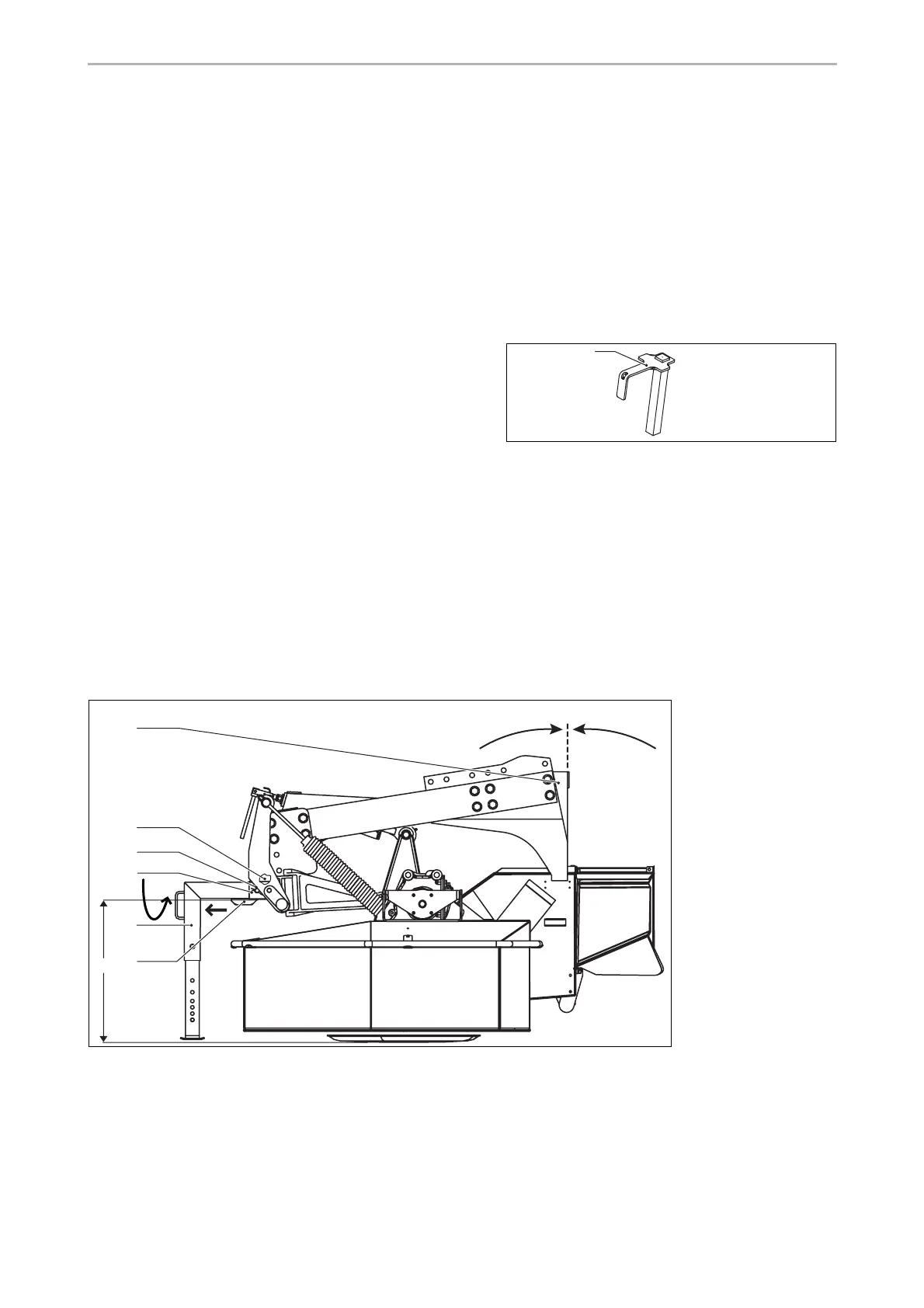

a) Die Maschine anheben bis der Stützfuss (3) frei vom
Boden ist.
b) Den Sicherungsstecker aus dem Bolzen (35) ziehen
und den Bolzen (35) ganz aus den unteren Halterbo-
hrungen (2) ziehen.
c) Den Stützfuss (3) horizontal ausziehen, 90° rech-
tsherum drehen und auf den Haken (36) legen.
d) Den Bolzen (35) durch die oberen
Halterbohrungen (4) stecken, abschliessend mit dem
Sicherungsstecker sichern.
6
Distanzstücke (43) entfernen und im Halter stecken.
7
Achten Sie darauf, dass sich die Unterlenker des Trak-
tors nicht seitlich bewegen können, da sonst Schwenk-
bewegungen des Mähers auftreten können. Benutzen
Sie zu diesem Zweck Stabilisierungsketten oder -stan-
gen.
8
Wenn nötig, muss eine Tiefenbegrenzungskette benutzt
werden (siehe auch 3.1 und 6.3).
2.2 In Transportstellung bringen
9
Hubzylinder des Mähwerks mittels Bedienhebel druck-
beaufschlagen. Das Mähwerk wird jetzt vom Zylinder
hochgestellt.
10
Absperrhahn der Hubzylinder schliessen.
11
Das Mähwerk völlig heben mittels Fronthubvorrichtung.
43
MD0209
MD0206
3
2
35
4
36
